| ระดับความแม่นยำ: | 0.05 | ทดสอบวัตถุ: | ดิจิตอล (อิเล็กทรอนิกส์) CT VT |
|---|---|---|---|
| ฟังก์ชั่นทดสอบ: | ข้อผิดพลาดอัตราส่วน ข้อผิดพลาดมุมเฟส การทดสอบขั้ว...ฯลฯ | สัญญาณอินพุตแบบอะนาล็อก: | 0-10V (สูงสุด) |
| ใบสมัคร: | สถานีย่อยอัจฉริยะ ผู้ผลิต CT PT | เข้ากันได้: | ด้วยโปรโตคอล IEC61850 |
| เน้น: | 0.05 อุปกรณ์ทดสอบสถานีย่อย,อุปกรณ์ทดสอบสถานีย่อย 10V,อุปกรณ์ทดสอบ CT PT อิเล็กทรอนิกส์ |
||

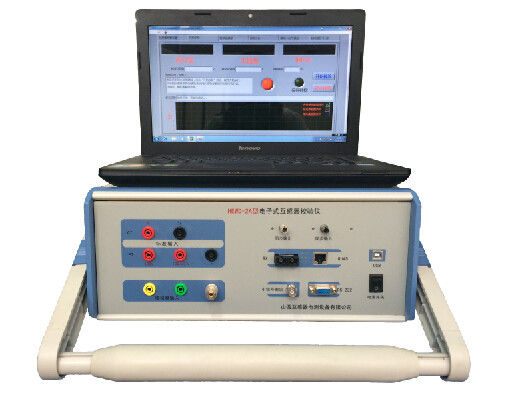

เครื่องสอบเทียบ CT & PT แบบอิเล็กทรอนิกส์ (ดิจิตอล) HEWD-2A
พารามิเตอร์ทางเทคนิคส
| การวัดแรงดันไฟฟ้าเบื้องต้น | สูงถึง 500KV |
| การวัดกระแสที่ได้รับการจัดอันดับเบื้องต้น | 5-5000A ปรับแต่งได้ |
| อินพุตสัญญาณมาตรฐาน | |
| อินพุตแรงดันไฟฟ้า | 0-120% Un=100V,100/√3V.ปรับแต่งได้ |
| อินพุตปัจจุบัน | 0-120% ใน ใน = 1A หรือ 5Aปรับแต่งได้ |
| สัญญาณอินพุตแบบอะนาล็อก | 0-10V (ค่าสูงสุด) |
| สัญญาณขนาดเล็ก (คลื่นไซน์) เอาท์พุท | 0-4V (ค่า RMS) |
| ระดับความแม่นยำ | |
| อัตราส่วนผิดพลาด | <0.05% (ค่านิยม 1-120%) |
| ข้อผิดพลาดของเฟส | <2´ (ค่านิยม 1-120%) |
| ความล่าช้าแน่นอน | <1µS (ความผิดเพี้ยนของรูปคลื่นน้อยกว่า 1%) |
| กระวนกระวายใจล่าช้า | <0.5µS |
| อินเทอร์เฟซใยแก้วนำแสง ST (หนึ่งกลุ่ม) | |
| กำลังส่งใยแก้วนำแสง | >-6dBm |
| ความไวในการรับแสง | -38dBm |
| ซิงค์สัญญาณ | |
| ออปติคัล PPS ซิงค์อินพุตและเอาต์พุต | 4Nos |
| ออปติคัล IRIG-B (DC) ซิงค์อินพุตและเอาต์พุต | 4Nos |
| ความแม่นยำของเวลาเอาต์พุตซิงค์ | ดีกว่า 100ns |
| อุปทานอินพุต | AC220V±10%, 50/60HZ, กินไฟน้อยกว่า 20W |
| สภาพการทำงาน | อุณหภูมิ 0℃~+55℃/ความชื้น ≤90% |
| ขนาดและน้ำหนัก | 360*400*160mm/7.5kgs |
คุณสมบัติหลัก
1. การทดสอบข้อผิดพลาดของเอาต์พุตดิจิทัลของ CT/PT . อิเล็กทรอนิกส์ (ดิจิทัล)
1) การทดสอบอัตราส่วนและข้อผิดพลาดของเฟส
2) เข้ากันได้กับโปรโตคอล IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE และ IEC60044-FT3
3) เข้ากันได้กับอินเทอร์เฟซไฟเบอร์ออปติกต่างๆ
4) การวิเคราะห์ข้อความของ IEC61850-9-1/IEC61850-9-2
5) บันทึกข้อมูลข้อผิดพลาดของจุดทดสอบและสอบถามข้อมูล/จัดเก็บ/พิมพ์ด้วยซอฟต์แวร์
2. การทดสอบข้อผิดพลาดเอาต์พุตแบบอะนาล็อกของ CT/PT อิเล็กทรอนิกส์ (ดิจิทัล) และ CT/PT . แบบธรรมดา
1) การทดสอบอัตราส่วนและข้อผิดพลาดของเฟสของดิจิตอล CT/PT
2) การทดสอบอัตราส่วนและข้อผิดพลาดของเฟสของ CT/PT แบบเดิมโดยแปลงเป็นสัญญาณแรงดันไฟฟ้าผ่าน
ตัวแปลงมาตรฐาน
3. ทดสอบ CT/PT . ดิจิตอลคลาส 0.2S
4. เอาต์พุตสัญญาณอนาล็อกขนาดเล็ก
5. การวิเคราะห์คลื่นฮาร์มอนิกของสัญญาณอินพุตของดิจิตอล CT/PT ภายใต้การทดสอบ การสร้างเส้นโค้งสเปกตรัม
บันทึกเนื้อหาของฮาร์มอนิกแต่ละครั้ง (ฮาร์มอนิกสูงสุด 50 เท่า) และการคำนวณความเพี้ยนฮาร์มอนิก
6. การวิเคราะห์พารามิเตอร์ค่า RMS (แอมพลิจูด เฟส ความถี่ และอื่นๆ) ของสัญญาณอินพุตมาตรฐาน
7. รูปคลื่นสัญญาณเอาต์พุตแบบเรียลไทม์ รูปคลื่นสัญญาณมาตรฐาน ขั้ว สถานะการซิงค์ และเปอร์เซ็นต์
ค่าภายใต้จุดทดสอบของ CT/PT ภายใต้การทดสอบ
8. การทดสอบขั้วและการหน่วงเวลาของดิจิตอล CT/PT โดยใช้ PPS ในตัว (พัลส์ต่อวินาที) และรหัส B
เพื่อเอาท์พุตสัญญาณซิงค์
9. ใช้งานแท็บเล็ตผ่านซอฟต์แวร์ APP APP (ไม่จำเป็น)
10. การปฏิบัติตาม EMC ตามมาตรฐาน IEC60044-8
11. ซอฟต์แวร์พีซี
1) HMI ที่เป็นมิตรและอินเทอร์เฟซที่ชัดเจน
2) บันทึกข้อมูลการทดสอบโดยอัตโนมัติและสร้างรายงานการทดสอบ
