6000A Class 1.0 การตรวจสอบ Rogowski Coil แบบยืดหยุ่นออนไลน์

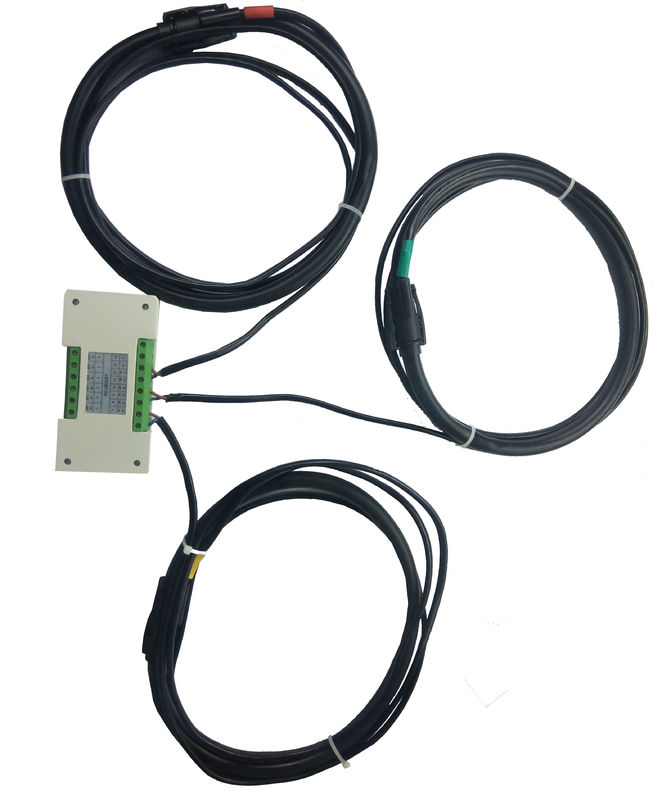

MH-RC01 ซีรี่ส์ โพรบ Rogowski แบบยืดหยุ่นได้ AC (เซ็นเซอร์)

ข้อมูลจำเพาะ

Rogowski คอยล์ (ยืดหยุ่น)

เฟส/ช่วง: สามเฟส, ตัวแปร 0-300% ของกระแสอินพุตที่กำหนด

ช่วงอินพุตที่กำหนด: 250 แอมป์ถึง 5,000 แอมป์ (หรือปรับแต่งเอง) พร้อมใช้งาน

เอาท์พุต: 0.333 V ที่พิกัดกระแส (สูงสุด 5 V พร้อมใช้งาน)

ความแม่นยำ: ±1%

ความแม่นยำของเฟส (45-65HZ): < 0.5 องศา

ความแม่นยำของเฟส (45-2500HZ): สอดคล้องกับมาตรฐาน IEC60044-8:2002

การวัดฮาร์มอนิกได้ถึง 51 ครั้ง

Integrator

แหล่งจ่ายไฟ: 9-36 VDC หรือ AC 110-240V (หรือกำหนดเอง)

สายเคเบิลเอาต์พุตไปยังตัวรวม: 2m

โพรบ

ความยาว/เส้นผ่านศูนย์กลาง: 610 มม./12 มม. (หรือกำหนดเอง)

หมายเลขชิ้นส่วนและการให้คะแนน

การเชื่อมต่อ

Terminal 1 OUT+ ของเฟส A

Terminal 2 OUT- ของเฟส A

Terminal 3 OUT+ ของเฟส B

Terminal 4 OUT- ของเฟส B

Terminal 5 OUT+ ของเฟส C

Terminal 6 OUT- ของเฟส C

Terminal 7 IN+ ของเฟส A

(ต่อสายสีน้ำตาลของโพรบที่มีเครื่องหมายสีเหลืองและติดฉลากเฟส A )

Terminal 8 IN- ของเฟส A

(เชื่อมต่อสายสีน้ำเงินและชั้นป้องกันของโพรบด้วยเครื่องหมายสีเหลือง

และติดฉลากเฟส A )

Terminal 9 IN+ ของเฟส B

(ต่อสายสีน้ำตาลของโพรบกับเครื่องหมายสีเขียวและเฟส B ติดฉลาก)

Terminal 10 IN- ของเฟส B

(เชื่อมต่อสายสีน้ำเงินและชั้นป้องกันของโพรบด้วยเครื่องหมายสีเขียวและ

ป้ายเฟส B )

Terminal 11 IN+ ของเฟส C

(ต่อสายสีน้ำตาลของหัววัดด้วยเครื่องหมายสีแดงและเฟส C ติดฉลาก)

Terminal 12 IN- ของเฟส C

(เชื่อมต่อสายสีน้ำเงินและชั้นป้องกันของโพรบด้วยเครื่องหมายสีแดง

และติดฉลากเฟส C)

เทอร์มินัล 13 กำลังไฟ + (9-36V DC)

เทอร์มินัล 14 กำลังไฟ - (0V DC)
