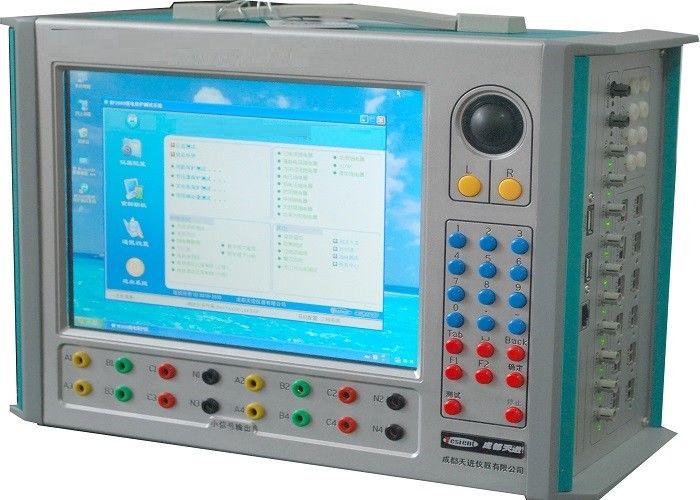

ระบบทดสอบรีเลย์ป้องกันแบบดิจิตอล
แนะนำสั้น ๆ
1) สามารถใช้ในสถานีย่อยที่ใช้ IEC61850
2) สามารถส่งออกข้อความ IEC 61850-9-2LE, IEC60044-7 / 8 รวมทั้งรับและส่งข้อความ GOOSE
3) ด้วยโปรโตคอลแบบเปิด ข้อความ SMV และ GOOSE รองรับการกำหนดค่าที่ยืดหยุ่นและราบรื่น
บูรณาการกับผลิตภัณฑ์ของผู้ผลิตใด ๆ
4) เอาต์พุตดิจิตอลตามมาตรฐาน IEC 61850
5) สามารถส่งสัญญาณอนาล็อกขนาดเล็ก 0-5V ได้
6) รองรับอินพุตและเอาต์พุตของฮาร์ดแวร์เพื่อตอบสนองความต้องการของการป้องกันแรงดันไฟฟ้าปานกลางถึงต่ำ
อุปกรณ์ในสถานีย่อยดิจิตอล
7) การผสมผสานต่างๆ ของเอาต์พุตดิจิตอลและเอาต์พุตสัญญาณแอนะล็อกขนาดเล็ก
8) ฮาร์ดแวร์ไบนารีเข้าและฮาร์ดแวร์ไบนารีออกและ GOOSE สามารถรับรู้ได้โดยการกำหนดค่าอย่างง่าย
9) สัญญาณอนาล็อกขนาดเล็กสามารถมีความแม่นยำโดยรวม 0.05% ทั่วไป
10) สามารถให้บริการทดสอบสำหรับอุปกรณ์ป้องกันรีเลย์ด้วยวิธีอินพุต/เอาต์พุตต่างๆ
11) ด้วยการจำลองของชั้นกระบวนการที่ผิดปกติ ตัวอย่างเฟรมที่หายไป การตั้งค่าปัจจัยคุณภาพของช่อง
ฯลฯ ผู้ทดสอบรีเลย์สามารถให้รายละเอียดโซลูชันสำหรับการประเมินความถูกต้องของ IED ของชั้นเบย์
คุณสมบัติที่สำคัญ
1) พอร์ต SMV และ GOOSE 8 คู่;SMV และ GOOSE หลายชุดสามารถกำหนดค่าเป็นชุดเดียวกันได้
พอร์ตออปติคัลและยังสามารถกำหนดค่าให้กับพอร์ตออปติคัลต่างๆพอร์ตอนุกรมออปติคัล 10 พอร์ตสำหรับอินพุต FT3
และพอร์ตเอาต์พุตและอินพุตรหัส IRIG-B
2) รวมการทดสอบดิจิตอลออปติคัลและฟังก์ชั่นการทดสอบอนาล็อกสัญญาณขนาดเล็กและยังสามารถเชื่อมต่อกับภายนอก connect
เครื่องขยายกำลังกระแสและแรงดัน
3) รองรับ 8 ช่องสัญญาณเอาต์พุตข้อความค่าสุ่มตัวอย่างอิสระ (SMV) ตาม
ข้อกำหนด IEC 60044-8 (FT3), อินพุต 1 ช่อง;รองรับการส่งข้อมูลแบบซิงโครนัส/อะซิงโครนัส
โหมดรองรับอัตราการส่งข้อมูลหลายแบบ
4) รองรับเอาต์พุตข้อความค่าสุ่มตัวอย่าง (SMV) 8 ช่องตาม IEC 61850-9-2
ข้อกำหนดและจุดสุ่มตัวอย่างที่ส่งออกในช่วงเวลาเท่ากันปฏิบัติตามมาตรฐานล่าสุดของ State Grid
5) รองรับ 12 เอาต์พุต GOOSE, 8 อินพุต GOOSE สามารถกำหนดค่าได้ในพอร์ตออปติคัลใด ๆห่าน
รองรับจุดเดียว จุดคู่ เวลา จุดลอยตัว ประเภทอินทิกรัล
6) สามารถตั้งค่าบิตคุณภาพสำหรับแต่ละช่องแยกกันได้
7) สามารถจำลอง MU ล่าช้าMU
8) มีฟังก์ชันการทดสอบเทอร์มินัลเสมือน
9) มีฟังก์ชันการสลับข้อความ สามารถรับและแยกวิเคราะห์ข้อความค่าตัวอย่าง (SMV) ได้
สอดคล้องกับ IEC 61850-9-2, ข้อความ GOOSE และตระหนักถึงการทดสอบแบบวนซ้ำของเอาต์พุตของอุปกรณ์
นอกจากนี้ยังสามารถรับสัญญาณไฟเบอร์จาก Merging Units (MU) หรือ IED อื่นๆ และแสดงรูปคลื่น แอมพลิจูด
มุมและความถี่แบบเรียลไทม์
10) ฟังก์ชันอันทรงพลังของการบันทึกข้อความ ข้อความแจ้งเตือนและการวิเคราะห์ข้อความออฟไลน์
11) รองรับการรับหรือส่งข้อความ GOOSE หลายข้อความ
12) พอร์ตรับและส่งของ SMV และ GOOSE สามารถกำหนดค่าได้โดยพลการสามารถกำหนดค่าได้
เพื่อส่งและรับที่พอร์ตออปติคัลเดียวกันและยังสามารถกำหนดค่าเป็นตัวรับส่งสัญญาณอิสระ
13) สามารถวิเคราะห์ไฟล์รูปแบบการป้องกัน (ICD, CID, SCD ฯลฯ ) ได้อย่างสมบูรณ์เพื่อให้ทราบถึงการกำหนดค่าปัจจุบัน
และการเลือกช่องสัญญาณแรงดันไฟฟ้า ค่าสัมประสิทธิ์ตามสัดส่วน จำนวน ASDU อัตราการสุ่มตัวอย่าง GOOSE
ข้อมูล ฯลฯ เพื่อดำเนินการทดสอบการป้องกันและปรับปรุงประสิทธิภาพการทำงานอย่างง่ายดายและสะดวก
14) ด้วยฟังก์ชันการทดสอบข้อความของ drop frame, ออกจากขั้นตอน, จุดบิน, ลำดับที่ไม่ถูกต้อง, ตั้งค่าคุณภาพไม่ถูกต้อง, ค่าที่ไม่ถูกต้อง
15) ด้วย GPS, IRIG-B, IEEE1588 ฟังก์ชันเวลาซิงโครไนซ์
16) ด้วยฟังก์ชันการปรับเทียบอุปกรณ์ถ่ายโอนบัสอัตโนมัติ
17) เอาต์พุตสัญญาณแอนะล็อกขนาดเล็ก 12 ช่อง สามารถใช้ทดสอบรีเลย์ป้องกันซึ่งรับแอนะล็อก
สัญญาณจากหม้อแปลงไฟฟ้าต่างๆหรือเชื่อมต่อกับเพาเวอร์แอมป์เพื่อทำการทดสอบเปรียบเทียบของ
การป้องกันแบบเดิมและการป้องกันแบบดิจิทัล
18) อินพุต 8 คู่, เอาต์พุต 4 คู่, เอาต์พุตเร็ว 4 คู่, ข้อความ GOOSE, วงปิดที่สมบูรณ์
การทดสอบการป้องกัน
19) ฟังก์ชั่นการทดสอบซอฟต์แวร์มากมาย สามารถทดสอบอุปกรณ์ป้องกันฐานไมโครคอมพิวเตอร์ทุกชนิด
เช่น การป้องกันสาย, การป้องกันสายบัส, การป้องกันหม้อแปลง, การป้องกันเครื่องกำเนิดไฟฟ้าและหม้อแปลง,
รวมไปถึงอุปกรณ์ต่อรถบัสอัตโนมัติ
20) รองรับการเล่นรูปคลื่นรูปแบบ COMTRADE มาตรฐาน;
พารามิเตอร์ทางเทคนิค
|
ภายนอก พอร์ตเชื่อมต่อ |
|
| พอร์ตอีเธอร์เน็ต | 100Mbit, 1 หมายเลข |
| พอร์ตเครือข่ายไฟเบอร์ออปติก | 100Mbit, 8 หมายเลข(ใช้สำหรับอินเทอร์เฟซค่าตัวอย่าง IEC61850-9-2, GOOSE, อินเทอร์เฟซตัวรับส่งสัญญาณ IEEE1588) |
| พอร์ตอนุกรมไฟเบอร์ออปติก | 10 เบอร์(8 รายการใช้สำหรับเอาต์พุต FT3, 1 ใช้สำหรับรับสัญญาณ FT3, 1 ใช้สำหรับการเชื่อมต่อรหัส IRIG-B) |
| อินเทอร์เฟซการซิงโครไนซ์ GPS ในตัว | หมายเลข 1(ขั้วต่อ SMA) |
| อินเทอร์เฟซรหัสไฟเบอร์ออปติก IRIG-B | หมายเลข 1(อินเทอร์เฟซ ST) |
|
แหล่งสัญญาณแรงดันอนาล็อกขนาดเล็ก |
|
| แหล่งสัญญาณแรงดันไฟ 12 ช่อง | 12×(-10～+10)วี |
| ความแม่นยำ | ข้อผิดพลาด ≤0.1% |
| ความละเอียด | 215μV |
| แอมพลิจูดเสียง noise | <1mV |
| ความถี่เอาท์พุทแหล่งสัญญาณแรงดันอนาล็อกขนาดเล็ก | |
| พิสัย | 0 ~ 1000HZ; |
| ความแม่นยำ | ข้อผิดพลาด<0.001HZ |
| ความละเอียด | 0.001HZ |
| เฟสแหล่งสัญญาณแรงดันอนาล็อกขนาดเล็ก | |
| พิสัย | ±360° |
| ความแม่นยำ | ข้อผิดพลาด <0.1º |
| ความละเอียด | 0.01º |
| ช่องสัญญาณออกดิจิตอล | 64 กลุ่ม |
| เส้นใยแก้วนำแสงอัล เครือข่ายการส่งสัญญาณ | |
| เครือข่ายการส่ง | 100Base-FX (เครือข่ายดิจิตอลฟูลดูเพล็กซ์ 100M) |
| พอร์ตส่ง | อินเทอร์เฟซ LC มาตรฐาน 8 คู่ซึ่งสามารถกำหนดค่าโดยพลการเป็นผู้ส่ง SMV 9-2 หรือผู้ส่งและผู้รับ GOOSE |
| สื่อส่ง | ไฟเบอร์ออปติกมัลติโหมดสีส้ม 50/125μm หรือ 62.5/125μm ความยาวคลื่น 1300nm |
| ระยะการส่งที่มีประสิทธิภาพ | >1 กม. |
| ตัวบ่งชี้การส่ง | LED แสดงสถานะการส่งแบบไดนามิก |
| เครือข่ายการส่ง FT3 | |
| เครือข่ายการส่ง |
เครือข่ายการส่งไฟเบอร์ทางเดียวที่รวดเร็วแบบเรียลไทม์พร้อมความเร็วที่กำหนดค่าได้
|
| อินเทอร์เฟซการส่ง | 10 อินเทอร์เฟซ ST มาตรฐาน, 8 พอร์ตส่งข้อความ FT3, 1 พอร์ตรับข้อความ FT3 และอื่น ๆ ที่ใช้สำหรับการจับคู่เวลารหัส IRIG-B แบบออปติคัล |
| สื่อส่ง | ไฟเบอร์มัลติโหมดสีส้มแดงขนาด 62.5/125μm ความยาวคลื่น 850 นาโนเมตร |
| ระยะการส่งที่มีประสิทธิภาพ | >1 กม. |
| ตัวบ่งชี้การส่ง | LED แสดงสถานะการส่งแบบไดนามิก |
| อินพุตไบนารีของฮาร์ดแวร์ | |
| ปริมาณ | 8 คู่ |
| คุณสมบัติ | สามารถเชื่อมต่อกับหน้าสัมผัสแบบแห้งและ/หรือหน้าสัมผัสที่อาจเกิดขึ้นได้ (0-250V) |
| เอาต์พุตแบบอะนาล็อก | |
| ปริมาณ |
8 คู่;เอาต์พุตปกติ 4 คู่ (หน้าสัมผัสแห้ง);เอาต์พุตด่วน 4 คู่ (ออปโตคัปเปลอร์) |
