| ช่วงแรงดันไฟฟ้า: | 4*(0-120V) | ช่วงปัจจุบัน: | 3*(0-40A) |
|---|---|---|---|
| ความแม่นยำในการส่งออก: | 0.5% | แสดง: | จอแอลซีดี |
| เน้น: | อุปกรณ์ทดสอบรีเลย์ป้องกัน 120V,อุปกรณ์ทดสอบรีเลย์ป้องกัน 40A,การทดสอบรีเลย์ป้องกัน 0.2% |
||

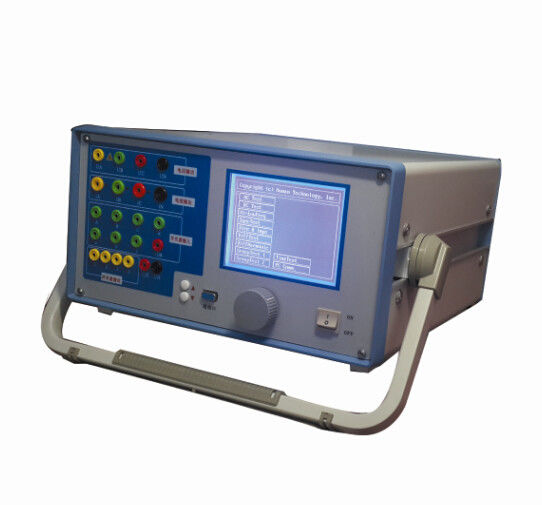

ชุดทดสอบรีเลย์ป้องกัน MCRT40
หน้าที่หลัก
1) ด้วยแรงดันไฟ 4 เฟสและกระแสไฟ 3 เฟสสามารถทดสอบรีเลย์ป้องกันต่างๆได้
2) 4th แรงดันไฟฟ้าเฟส Ux เป็นแรงดันไฟฟ้าแบบมัลติฟังก์ชั่นและสามารถตั้งค่าเป็น 3U . ได้ 4 ชนิด0 หรือทดสอบการทดสอบแบบซิงโครนัส
แรงดันไฟหรือแรงดันเอาต์พุต
3) ใช้งานง่ายด้วยการใช้เมาส์หมุนและแสดงผลด้วยหน้าจอ LCD ขนาดใหญ่
4) สามารถทดสอบการป้องกันรีเลย์และไมโครคอมพิวเตอร์ทุกชนิด นอกจากนี้ยังสามารถจำลองการเปลี่ยนแปลงชั่วคราวที่ซับซ้อนต่างๆ
ความผิดพลาดถาวรและการเปลี่ยนแปลงในการทดสอบทั้งกลุ่ม
5) สามารถใช้งานโดยพีซีภายนอก สามารถทดสอบวัตถุทุกชนิดด้วยซอฟต์แวร์ แสดงไดอะแกรมเวกเตอร์และ
รูปคลื่นผิดพลาดจากนั้นสามารถบันทึกบันทึกการทดสอบและพิมพ์ออกมาได้
6) ฟังก์ชั่นซอฟต์แวร์ที่มีประสิทธิภาพ: สามารถเสร็จสิ้นการทดสอบที่ซับซ้อนต่างๆ เช่น การทดสอบความแตกต่างสามเฟส
การป้องกันสายทดสอบอีกครั้งปิดและอื่น ๆ ... และสามารถทดสอบและสแกนค่าพิกัดการป้องกันต่างๆได้
การเล่นผิดพลาด และบันทึกผลการทดสอบแบบเรียลไทม์ แสดงไดอะแกรมเวกเตอร์แล้วพิมพ์ออกมา
7) สลับสัญญาณ:
อินพุตหน้าสัมผัส 7 วงจรและเอาต์พุตหน้าสัมผัสว่าง 2 คู่นอกจากนี้ยังสามารถขยายฟังก์ชั่นนี้ได้อีกด้วย
8) หน้าจอ LCD ขนาดใหญ่ (320*240) พร้อมจอแสดงผลที่ชัดเจน
9) มีการป้องกันต่างๆ ภายใน พร้อมฟังก์ชันการวินิจฉัยตนเองและการเชื่อมต่อ
10) ด้วยเอาต์พุตแหล่งพลังงาน DC พิเศษอิสระ 110V และ 220V เอาต์พุตแหล่ง DC แบบปรับได้พิเศษใช้พิเศษ
ดัชนีทางเทคนิค
| แหล่งกระแสไฟ AC | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| ช่วงเอาต์พุต | 3*(0-40A);0-120A (สามเฟสขนานกัน) |
| เฟสปัจจุบันซึ่งสามารถทำงานได้นาน 10A | |
| กำลังขับสูงสุดของกระแสเฟส: 420VA | |
| กำลังขับสูงสุดของกระแสไฟสามเฟสแบบขนาน: 900VA | |
| เวลาทำงานที่อนุญาต (เมื่อกระแสไฟสามเฟสขนานกันเพื่อให้ได้เอาต์พุตสูงสุด): 10s | |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000Hz |
| เวลาฮาร์มอนิก | 1-20 ครั้ง |
| แหล่งกระแสไฟตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทปัจจุบัน | 0-+/-10A ต่อเฟส;0-+/-30A (สามเฟสขนานกัน) |
| เอาต์พุตแรงดันไฟฟ้าโหลดสูงสุด | 20V |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทแรงดันเฟส | 4*(0-120V) |
| เอาท์พุทแรงดันไฟฟ้าสาย | 0-240V |
| แรงดันเฟส/แรงดันไฟขาออก | 80VA/100VA |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000 ชั่วโมง |
| ฮาร์โมนิก | 1-20 ครั้ง |
| แหล่งจ่ายแรงดันไฟฟ้ากระแสตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| แอมพลิจูดเอาต์พุตแรงดันเฟส | 0-+/-160V |
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าสาย Line | 0-+/-320V |
| แรงดันเฟส/แรงดันไฟขาออก | 70VA/140VA |
| มิติ | 400*300*180มม. |
| น้ำหนัก | ประมาณ 20KG |
| แหล่งจ่ายไฟ | AC 220V±10%,50／60Hz |
| อุณหภูมิโดยรอบ | -10℃ ～ +50℃ |
สลับสัญญาณและการวัดเวลา
| สลับสัญญาณเข้า |
7circuits |
ติดต่อไม่ได้ใช้งาน: 1 ～ 20mA, 24V โอกาสในการเข้าถึงผู้ติดต่อ: “0”:0～ +6V； “1”:+11 V～ +250V |
| สลับสัญญาณเอาท์พุต | 2 คู่ | DC:220V／0.2A;AC:220V／0.5A |
| ตัววัดเวลา |
ช่วงทดสอบ: 0.1ms ～ 9999s ความแม่นยำ 0.1mS ช่วงการวัด: 0.1ms ～ 9999s ความแม่นยำในการวัด:0.1mS |
|
