| กระแสไฟขาออก: | 3*(0-40A) | แรงดันเอาท์พุท: | 4*(0-120V) |
|---|---|---|---|
| ความถูกต้อง: | 0.2% | แรงดันไฟฟ้ากระแสตรง: | 0-+/-160V/+/-320V |
| เน้น: | ชุดทดสอบรีเลย์สามเฟส 40A,ชุดทดสอบรีเลย์สามเฟส 0.2%,การทดสอบรีเลย์ป้องกัน 20Hz |
||

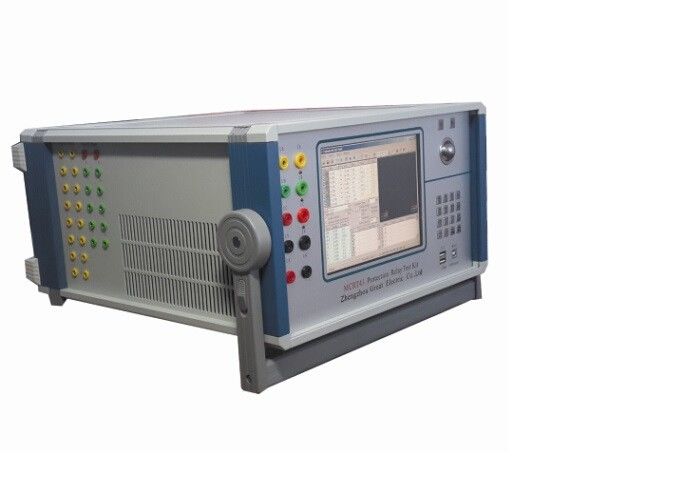

ชุดทดสอบรีเลย์ป้องกัน MCRT43
หน้าที่หลัก
1) แรงดันไฟสี่เฟสและกระแสไฟสามเฟสสามารถทดสอบรีเลย์ป้องกันต่างๆได้
2) ใช้งานสะดวกด้วยเมาส์และจอ LCD ขนาดใหญ่
3) สามารถทดสอบรีเลย์และอุปกรณ์ป้องกันไมโครคอมพิวเตอร์ต่างๆ ได้
4) นอกจากนี้ยังสามารถจำลองการเปลี่ยนแปลงชั่วคราวที่ซับซ้อน ข้อบกพร่องถาวรและการเปลี่ยนแปลงไปยัง
ทำแบบทดสอบกลุ่มที่สมบูรณ์
5) วิธีการใช้งานสองวิธี: คอมพิวเตอร์ในตัว (ใช้งานด้วยเมาส์) และโดยพีซีภายนอก สามารถทดสอบต่างๆ ได้
รีเลย์โดยซอฟต์แวร์ แสดงไดอะแกรมเวกเตอร์และรูปคลื่นความผิดปกติ จากนั้นบันทึกการทดสอบและพิมพ์
6) ฟังก์ชั่นซอฟต์แวร์ที่แข็งแกร่ง:
สามารถทำการทดสอบที่ซับซ้อนต่างๆ ได้ เช่น การทดสอบความแตกต่างแบบสามเฟส
การป้องกันสายใหม่ปิดการทดสอบและอื่น ๆ ... และสามารถทดสอบและสแกนค่าพิกัดการป้องกันต่างๆ
รับได้ การเล่นผิดพลาด และบันทึกการทดสอบแบบเรียลไทม์ แสดงไดอะแกรมเวกเตอร์และพิมพ์ออกมา
7) จอ LCD ขนาดใหญ่ (800*600)
8) ใช้โครงสร้างการระบายความร้อนที่เหมาะสมและการป้องกันต่างๆภายในและฟังก์ชั่น soft-start,
9) ด้วยฟังก์ชั่นการวินิจฉัยตนเองและการเชื่อมต่อ
ดัชนีทางเทคนิค
| แหล่งกระแสไฟ AC | |
| ความถูกต้องของเอาต์พุต | 0.2% |
| ช่วงเอาต์พุต | 3*(0-40A);0-120A (สามเฟสขนานกัน) |
| เฟสปัจจุบันซึ่งสามารถทำงานได้นาน 10A | |
| กำลังขับสูงสุดของกระแสเฟส: 420VA | |
| กำลังขับสูงสุดของกระแสไฟสามเฟสแบบขนาน: 900VA | |
| เวลาทำงานที่อนุญาต (เมื่อกระแสไฟสามเฟสขนานกันเพื่อให้ได้เอาต์พุตสูงสุด): 10s | |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000Hz |
| เวลาฮาร์มอนิก | 1-20 ครั้ง |
| แหล่งกระแสไฟตรง | |
| ความถูกต้องของเอาต์พุต | 0.2% |
| เอาท์พุทปัจจุบัน | 0-+/-10A ต่อเฟส;0-+/-30A (สามเฟสขนานกัน) |
| เอาต์พุตแรงดันไฟฟ้าโหลดสูงสุด | 20V |
| ความถูกต้องของเอาต์พุต | 0.2% |
| แหล่งจ่ายแรงดันไฟฟ้ากระแสสลับ | |
| เอาท์พุทแรงดันเฟส | 4*(0-120V) |
| เอาท์พุทแรงดันไฟฟ้าสาย | 0-240V |
| แรงดันเฟส/แรงดันไฟขาออก | 80VA/100VA |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000Hz |
| ฮาร์โมนิก | 1-20 ครั้ง |
| แหล่งจ่ายแรงดันไฟฟ้ากระแสตรง | |
| ความถูกต้องของเอาต์พุต | 0.2% |
| แอมพลิจูดเอาต์พุตแรงดันเฟส | 0-+/-160V |
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าสาย Line | 0-+/-320V |
| แรงดันเฟส/แรงดันไฟขาออก | 70VA/140VA |
| มิติ | 400*300*180มม. |
| น้ำหนัก | ประมาณ 18KG |
| แหล่งจ่ายไฟ | AC 220V±10%,50／60Hz |
| อุณหภูมิโดยรอบ | -10℃ ～ +50℃ |
สลับสัญญาณและการวัดเวลา
| สลับสัญญาณเข้า |
10วงจร |
ติดต่อไม่ได้ใช้งาน: 1 ～ 20mA, 24V โอกาสในการเข้าถึงผู้ติดต่อ: “0”:0～ +6V； “1”:+11 V～ +250V |
| สลับสัญญาณเอาท์พุต | 8 คู่ | DC:220V／0.2A;AC:220V／0.5A |
| ตัววัดเวลา |
ช่วงทดสอบ: 0.1ms ～ 9999s ความแม่นยำ 0.1mS ช่วงการวัด: 0.1ms ～ 9999s ความแม่นยำในการวัด:0.1mS |
|
