| แสดง: | LCD ขนาดใหญ่หน้าจอสัมผัส touch | ใบสมัคร: | ห้องปฏิบัติการและไซต์งาน |
|---|---|---|---|
| ความถูกต้อง: | 0.02 | ความถี่: | 40-70Hz |
| มุมเฟส: | 0-360องศา | สอดคล้องกัน: | 2 ถึง 51 ครั้ง |
| ช่วงปัจจุบัน: | 1mA-120A | ช่วงแรงดันไฟฟ้า: | 1-576V |
| เน้น: | อุปกรณ์ทดสอบมิเตอร์วัดพลังงาน 576V,อุปกรณ์ทดสอบมิเตอร์วัดพลังงาน 576V 20VA,จอ LCD ขนาดใหญ่ 576V เครื่องวัดอ้างอิง |
||

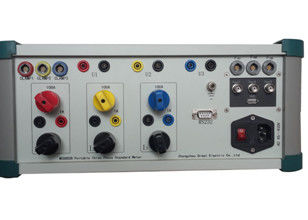

เครื่องวัดมาตรฐานอ้างอิงแบบพกพาสามเฟส MCSB03B
1) ขนาดเล็กและน้ำหนัก
2) ใช้ในห้องแล็บหรือที่ทำงาน
3) ทำงานเป็นเครื่องวัดมาตรฐานและสอบเทียบในไซต์งานหรือห้องปฏิบัติการ
4) จอ LCD
5) ระดับความแม่นยำ: 0.05 หรือ 0.02 (ตัวเลือก)
6) ช่วงการวัด: 3*(1V-576V)/3*(1mA-120A)
7) การทดสอบกำลังและพลังงาน, การทดสอบความต้องการ, การทดสอบภาระและอัตราส่วน CT, การทดสอบโหลด PT, การทดสอบการหมุน
8) ตัวเลือกสำหรับการวัด DC สำหรับการทดสอบทรานสดิวเซอร์
ดัชนีทางเทคนิค
| ช่วงการจ่ายไฟหลัก | 45-450V, 45-65Hz |
| การใช้พลังงาน | สูงสุด 20VA |
| อิทธิพลจากแหล่งจ่ายไฟภายนอกต่อผลการทดสอบ | ≤0.005% เมื่อเปลี่ยนแปลง 10% |
| อุณหภูมิในการทำงาน | -10 °C….+50 °C |
| อุณหภูมิประสิทธิภาพร่วมกัน |
≤0.0025%/ °C +10°C ถึง +40°C ≤0.0050%/°C -10°C ถึง +50°C |
| ช่วงความถี่ | 45…70Hz |
| อิทธิพลจากสนามแม่เหล็กภายนอก | ≤0.07 % /0.5mT |
| ฐานเวลา | 1-99s |
| การทดสอบปัจจุบัน | |
|
โหมดตรง
ช่วง: 1mA-120A ความละเอียดในการแสดงผล: 6 หลักที่ถูกต้อง ข้อผิดพลาดในการวัด: ≤ ± 0.02% 10mA…120A ≤ 0.02% ถึง 0.05% 1mA ถึง 10mA |
โหมดแคลมป์
ช่วง: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (อุปกรณ์เสริม) ความละเอียดในการแสดงผล: 6 หลักที่ถูกต้อง ข้อผิดพลาดในการวัด: ≤0.2% |
| การทดสอบแรงดันไฟฟ้า | |
| แนว | 1V….576V |
| ความละเอียดในการแสดงผล | 6 หลักที่ถูกต้อง |
| ข้อผิดพลาดในการวัด |
≤ ± 0.02% (30V…560V)
|
การวัดภาระ |
|
| ช่วงแรงดันไฟฟ้า | 0V…5V |
| ช่วงการแสดงผล | 0.000mv…5,000v |
| ข้อผิดพลาดในการวัด | ≤ ± 1.0 % |
| การวัดกำลัง (แอกทีฟ, ปฏิกิริยา, ชัดเจน) | |||
| ข้อผิดพลาด: ≤0.02% (40V ~ 576V, 10mA ~ 120A, PF≥0.5, 2-21 ครั้ง Harmonic Wave) | |||
| การวัดกระแสตรง | |||
| แนว | 0 ..…± 20 mA | 0V …± 10V | |
| ข้อผิดพลาด | อี < ± 1.0% | อี < ± 1.0% | |
| ช่วงการแสดงผล | 0.00 mA…20.00 mA | 0.000V….10,000V | |
| ข้อผิดพลาดในการวัดพลังงาน | |||
|
แอ็คทีฟ & ชัดเจน: 0.02% (โหมดตรง) & 0.2% (โหมดแคลมป์) ปฏิกิริยา: 0.04% (โหมดตรง) & 0.4% (โหมดหนีบ) |
|||
| การวัดตัวประกอบกำลัง | |||
| ข้อผิดพลาด | อี ≤ ± 0.0002 | ||
| ช่วงการแสดงผล | -1.00000….+ 1.00000 | ||
| ปณิธาน | 0.010 | ||
| การวัดความถี่ | |||
| ข้อผิดพลาด | ±0.005%RD | ||
| แนว | 40-70HZ | ||
| ช่วงการแสดงผล | 40.0000HZ ถึง 69.990HZ | ||
| การวัดเนื้อหาฮาร์มอนิก | |||
| ไทม์ส | 2 – 51 ครั้ง | ||
| ข้อผิดพลาด | ±10%RD±0.1% | ||
คุณสมบัติ
1) สามารถใช้เป็นมิเตอร์มาตรฐานในห้องปฏิบัติการได้ยังสามารถใช้เป็นเครื่องวัดอ้างอิงแบบพกพาใน
ไซต์งานเพื่อทดสอบเครื่องวัดพลังงาน
2) สามารถทดสอบข้อผิดพลาดของมิเตอร์ไฟฟ้าหรืออิเล็กทรอนิกส์แบบเฟสเดียวหรือสามเฟส HT & LT มิเตอร์
3) จอ LCD ขนาดใหญ่และหน้าจอสัมผัสเพื่อใช้งานและตั้งค่าพารามิเตอร์
4) สามารถทำอัตราส่วน CT และการทดสอบภาระ, การทดสอบการหมุน, การทดสอบความต้องการและการทดสอบโหลด PT
5) อัตราส่วน CT/PT สามารถคูณกับค่าคงที่ของมิเตอร์ได้เมื่อทำการทดสอบการหมุน
6) ตัวเลือกสำหรับการวัดกระแสตรงสำหรับการทดสอบทรานสดิวเซอร์.. เป็นต้น
7) สามารถวัดความเสถียรของแรงดัน กระแส กำลัง ความไม่สมมาตรของแรงดันและแอมพลิจูดกระแสใน
วงจรสามเฟส ความไม่สมดุลของแรงดันและกระแสในวงจรสามเฟส ความไม่สมดุลของเฟส
8) มีสามพอร์ตสำหรับพัลส์เพื่อเอาท์พุตและอินพุท
9) สามารถวิเคราะห์ฮาร์โมนิกของแรงดันและกระแสได้ 2-51 ครั้ง
10) ด้วยฟังก์ชั่นการจัดเก็บสามารถจัดเก็บบันทึกการทดสอบได้มากกว่า 500 ชิ้น
11) มีพอร์ต RS232 และ USB เพื่อสื่อสารกับคอมพิวเตอร์
12) สามารถแสดงไดอะแกรมเวกเตอร์, รูปคลื่น, การวิเคราะห์ฮาร์มอนิก, การคำนวณความผิดเพี้ยน, สเปกตรัมความถี่,
แอมพลิจูด & เนื้อหา & เฟสของฮาร์โมนิก
13) สามารถทดสอบและแสดงผลได้ทันที:
พลังงานที่ใช้งานปฏิกิริยาและชัดเจนของแต่ละเฟสและทั้งหมด
กระแส แรงดัน ความถี่ มุมเฟสระหว่างแรงดันและกระแส
พลังแอคทีฟของแต่ละเฟสและยอดรวม (คลื่นพื้นฐาน+ฮาร์โมนิก)
กำลังไฟฟ้ารีแอกทีฟของแต่ละเฟสและยอดรวม
พลังที่ชัดเจนของแต่ละเฟสและยอดรวม
ตัวประกอบกำลังของแต่ละเฟสและยอดรวม
ลำดับเฟส
วันและเวลา
14) ด้วยแรงดันไฟเกิน, การป้องกันกระแสเกิน
15) น้ำหนัก: ประมาณ 7.5kgs
เครื่องประดับ
สายแรงดันและกระแส
สายสื่อสาร
สายไฟ
แคลมป์หนึ่งชุด (10A หรือ 100A), 300A, 500A, 1000A หรือ 3000A สามารถเลือกได้….
เซ็นเซอร์ออปติคัล
สายพัลส์
อุปกรณ์เสริมที่จำเป็นอื่น ๆ เพื่อทำการทดสอบให้เสร็จสิ้น
