รายละเอียดสินค้า:
การชำระเงิน:
|
| ระดับความแม่นยำ: | 2 | ช่วงปัจจุบัน1: | 1A, 5A |
|---|---|---|---|
| ช่วงแรงดันไฟฟ้า: | 100V、100/√3V | ฟังก์ชั่นทดสอบ: | อัตราส่วนข้อผิดพลาดอัตราส่วนข้อผิดพลาดมุมเฟส...... |
| เปอร์เซ็นต์ข้อผิดพลาด: | น้อยกว่า 1.5%*FS | แสดง: | LCD ขนาดใหญ่ |
| เน้น: | 1.5% FS CT PT ชุดทดสอบ,1.5% FS 100 V CT PT ชุดทดสอบ,5A 1.5% FS อัตราส่วน ct และ pt การทดสอบ |
||

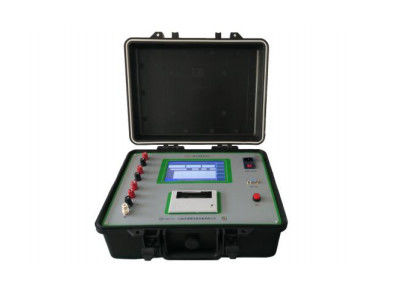

เครื่องทดสอบหม้อแปลงดิจิตอล HEWE ซีรี่ส์ CT PT อุปกรณ์เปรียบเทียบอุปกรณ์ทดสอบ
พารามิเตอร์ทางเทคนิค
| ระดับความแม่นยำ | 2 |
| ช่วงปัจจุบัน | 5A, 1A |
| ช่วงแรงดันไฟฟ้า | 100V,100/√3V |
| เปอร์เซ็นต์ข้อผิดพลาด | น้อยกว่า 1.5%*FS |
| ข้อผิดพลาดพื้นฐาน | |
| เมื่อทำการทดสอบข้อผิดพลาด CT PT & อิมพีแดนซ์ & การยอมรับ ข้อผิดพลาดจะไม่เกินกว่า: |
ΔX=±(X*2%+Y*2%+Dx) ΔY=±(X*2%+Y*2%+Dy) ΔX: ค่าขีดจำกัดข้อผิดพลาดพื้นฐานของส่วนประกอบในเฟส ΔY: ค่าขีดจำกัดข้อผิดพลาดพื้นฐานของ Quadrature Component X: บ่งชี้ค่าสัมบูรณ์ของส่วนประกอบในเฟส Y: การบ่งชี้ค่าสัมบูรณ์ของส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส Dx & Dy: Zero error และ Quantizing Error เมื่อทำการทดสอบ CT & PT, Dx,Dy=1(หรือ 2)%*(Error limit value of CT & PT เมื่อทดสอบ Z & Y, Dx,Dy= 3 หลัก |
ช่วงการวัดและความละเอียด
| CT PT คลาส | ช่วงทดสอบ | ความละเอียด | ||
| ส่วนประกอบในเฟส | ส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส | ส่วนประกอบในเฟส | ส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส | |
| 0.01 | ±0.4000 | ±13.752 | 0.0001% | 0.001' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ±4.000 | ±137.52 | 0.001% | 0.01' |
| 0.2 | ||||
| 0.5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0.01% | 0.1' |
| ช่วงการวัดความต้านทานและความละเอียด | ||||
| พิสัย | ช่วงการวัด (Ω) | ความละเอียด | ||
| 5A | ±1.000 | 0.0001 | ||
| 1A | ±6.000 | 0.0001 | ||
| ช่วงการวัดและความละเอียดการรับเข้า | ||||
| พิสัย | ช่วงการวัด (มิลลิวินาที) | ความละเอียด | ||
| 100V | ±9.9999 | 0.0001 | ||
| 57.7V | ±9.9999 | 0.0001 | ||
คุณสมบัติ
1) จอ LCD
2) การทดสอบอัตราส่วน ความคลาดเคลื่อนของอัตราส่วน ความคลาดเคลื่อนของมุมเฟส อิมพีแดนซ์ การรับเข้า
3) แสดงค่าข้อมูลการทดสอบทั้งหมด all
4) ใช้สำหรับทดสอบหม้อแปลงเครื่องมือ class 1 ถึง 0.01 ที่มีกระแสไฟ 5A และ 1A,
พิกัดแรงดันไฟฟ้า 100V, 100V√3V
5) แสดงข้อผิดพลาดอัตราส่วน & ข้อผิดพลาดมุมเฟสของจุดทดสอบทั้งหมดภายใต้ภาระจัดอันดับหรือขีด จำกัด ล่าง
ภาระ 1%-120% จัดอันดับปัจจุบันหรือ 20%-120% จัดอันดับแรงดันไฟฟ้า
การออกแบบสำหรับตัวเลือก
