| แบบ: | MCCB001A | ความกดอากาศ: | 86 ~ 106KPa |
|---|---|---|---|
| ความต้านทานของฉนวน: | >2MΩ | พิสัย: | 25000.0ms |
| เน้น: | อุปกรณ์ทดสอบกำลัง 10A,อุปกรณ์ทดสอบกำลังไฟฟ้า 106kpa,เครื่องวิเคราะห์วงจรป้องกันการรบกวนเครื่องวิเคราะห์ |
||
เครื่องวิเคราะห์เบรกเกอร์ MCCB001A
ลักษณะการทำงาน
1. ประสิทธิภาพ
ก.เวลา: 12 อยู่ในจุดแตกหัก เวลาปิด มีช่วงเวลาเดียวกัน และเป็นสีขาวในช่วงเวลาเดียวกัน
ข.Reclosing: แต่ละการแตกหักร่วมกัน - ย่อย, ย่อย - ร่วมกัน, ย่อย - โฮปเวลล์ - เวลาประมวลผลย่อย: หนึ่งจุด,
เวลาคือเวลาของเวลาสั้นสองทอง ค่าเวลาปัจจุบัน
ค.ความเร็ว: ตอนนี้แค่ปิดความเร็ว ความเร็วสูงสุด เวลา - เส้นโค้งลักษณะจังหวะ
ง.จังหวะ: การเดินทางทั้งหมด, ระยะทางเปิด, การเดินทางเกิน, การเดินทางเกิน, แอมพลิจูดการสะท้อนกลับ
อีปัจจุบัน: จุด, จุดคอยล์ปิด, ปิดค่าปัจจุบัน, แผนภาพรูปคลื่นปัจจุบัน
ฉ.แรงดันไฟฟ้าที่ใช้งานได้: DC30 ~ 250V/20A เครื่องจ่ายไฟแบบปรับได้,
เพื่อทำการทดสอบการทำงานของเบรกเกอร์แรงดันต่ำโดยอัตโนมัติ โดยวัดค่าของการทำงาน
แรงดันไฟฟ้าของเบรกเกอร์
2. ลักษณะเฉพาะ
ก.ทุกรุ่นเหมาะสำหรับการผลิตในประเทศและต่างประเทศของสวิตช์เกียร์ SF6, รวม GIS ของไฟฟ้า,
สวิตช์สูญญากาศ, การทดสอบคุณสมบัติทางกลของสวิตช์น้ำมัน
ข.ความสามารถในการป้องกันการรบกวนที่ยอดเยี่ยม สถานีย่อย 500KV ที่ชาร์จเคสแบบบายพาสบัสสามารถทดสอบได้อย่างง่ายดาย
วัดได้อย่างแม่นยำ
ค.เซ็นเซอร์ความเร็วสากล เซ็นเซอร์เชิงเส้นตรง เซ็นเซอร์โรตารี่ ติดตั้งง่าย และเรียบง่ายมาก.
ง.การดำเนินการสลับเมื่อได้รับการทดสอบคุณสมบัติทางกลสวิตช์ของข้อมูลทั้งหมดและ
สเปกตรัมที่สอดคล้องกัน
อีข้อมูลการทดสอบสนามโฮสต์ เครื่องสามารถเก็บไว้ในนาฬิกาตามเวลาจริง ง่ายต่อการเก็บบันทึก
วันเวลาสอบ
ฉ.โฮสต์หน้าจอขนาดใหญ่, อุณหภูมิกว้าง, มุมมองตรง, จอ LCD แบ็คไลท์ภาษาจีนแสดงข้อมูลและแผนที่ทั้งหมด,
LCD การปรับความคมชัดแบบอิเล็กทรอนิกส์ กำลังไฟ และหน่วยความจำ
กรัมการทำงานของเมนูภาษาจีน ใช้งานง่าย.เครื่องพิมพ์ในตัวของเครื่องมือ พิมพ์ข้อมูลและแผนที่ทั้งหมดได้อย่างรวดเร็วทุกเวลา
ซ.เครื่องมือที่มีซอฟต์แวร์การจัดการและวิเคราะห์ข้อมูล การทำงานออนไลน์ของพีซี ผลการทดสอบสามารถ
ส่งออกไปยังเครื่องพิมพ์ดอทเมทริกซ์ เลเซอร์ หรืออิงค์เจ็ทประเภทต่างๆ เพื่อพิมพ์รายงานการทดสอบ การทดลองภาคสนามด้วยคอมพิวเตอร์
ตู่เทคนิค พีพารามิเตอร์
1.1.การใช้สภาพแวดล้อม
| สิ่งของ | ข้อมูลจำเพาะ |
| กำลังไฟฟ้าเข้า | 220V±10% 50Hz±10% |
| ความกดอากาศ | 86～106kpa |
| อุณหภูมิ | -10～40℃ |
| ความชื้น | ≦80%RH |
1.2.ประสิทธิภาพความปลอดภัย
| สิ่งของ | ข้อมูลจำเพาะ |
| ความต้านทานของฉนวน | >2MΩ |
| ความเป็นฉนวน |
ความถี่การทำงานของแชสซีของแหล่งจ่ายไฟ 1.5KV ทนต่อแรงดันไฟฟ้า 1 นาที ไม่มีวาบไฟตามผิวและเกิดประกายไฟ |
1.3.พารามิเตอร์พื้นฐาน
ก.เวลา:
| สิ่งของ | ข้อมูลจำเพาะ |
| พิสัย | 25000.0ms |
| ความละเอียด | 0.01ms |
| คำผิด |
① 250ms 0.1ms ± 1 |
ข.ความเร็ว
| สิ่งของ | ข้อมูลจำเพาะ |
| สกระทะ | 20.00m / s |
| Rการแก้ปัญหา | 0.01m / s |
| Wหรือข้อผิดพลาด | ① 0-2m / s ภายใน ± 0.1m / s ± 1 คำ ② 100ms หรือ ± 0.2m / s ± 1 คำ |
C. เคล็ดลับ
| สแปน | ความละเอียด | ผิดพลาด | |
| เบรกเกอร์สูญญากาศ | 50.0mm | 0.1mm | 1%±1 คำ |
| SF6 เซอร์กิตเบรกเกอร์ | 300.0mm | 1mm | |
| เบรกเกอร์วงจรน้ำมันน้อย | 600.0mm |
ง.ปัจจุบัน: ช่วงความละเอียด 10.00A 0.01A
อีกำลังขับ: DC30 ~ 250V ดิจิตอลปรับได้ / 10A
(งานด่วน)
ฉ.ขนาด: 360 มม. (L) × 280 มม. (W) × 300 มม. (H)
กรัมน้ำหนัก: 9kg

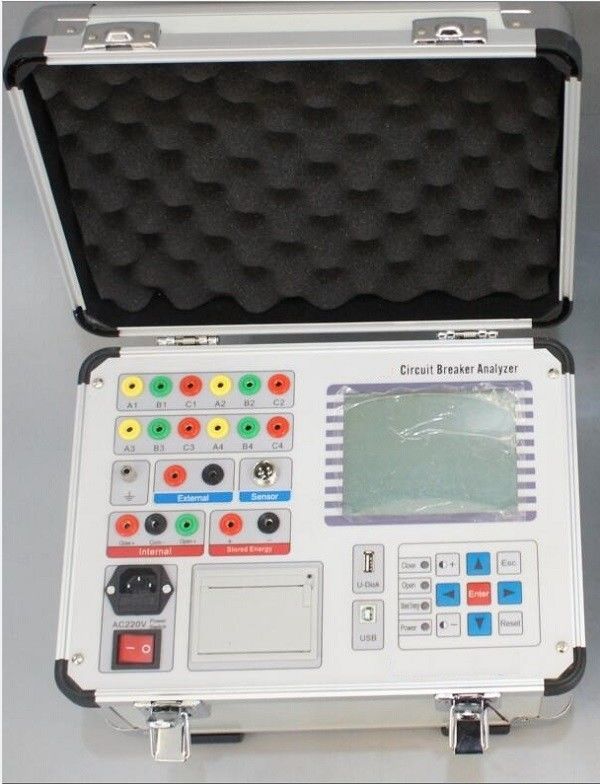

หลี่ayout อู๋ฉ แผง
| จำนวน | ป้ายแผง | คำอธิบายฟังก์ชัน |
| ① |
A1 B1 C1 A2 B2 C2 A3 B3 C3 A4 B4 C4 |
ช่องวัดเวลาการแตกหักของถนน 12 ช่อง ↓ หลังจากพื้นดินเสมือนช่อง 6 ทาง ไม่สัมผัสกับโลก |
| ② | ภายใน |
ภายในแหล่งจ่ายไฟ DC ควบคุมประตูย่อย control |
| ③ | การจัดเก็บพลังงาน | ชุดจ่ายไฟ DC สำหรับเปลี่ยนพลังงาน |
| ④ | ป้องกันขั้วกราวด์ | สัมผัสกับดิน |
| ⑤ | ภายนอก | โหมดทริกเกอร์ภายนอกโดยตรงและรับจุด ร่วมกันปลายทั้งสองของขดลวด ขดลวดบนสัญญาณไฟฟ้าเป็นสัญญาณซิงค์ |
| ⑥ | เต้ารับเซ็นเซอร์ความเร็ว | อินพุตสัญญาณเซ็นเซอร์ความเร็ว |
| ⑦⑧ | สวิตช์ไฟ | ผ่านอินพุทอินพุทนี้ 220V ± 10% 50Hz ± 10% 10A |
| ⑨ | เครื่องพิมพ์แผง | เพื่อพิมพ์รายงานผลการทดสอบและแผนที่ |
| ⑩ | อินเทอร์เฟซ USB | สามารถจัดเก็บข้อมูลการทดสอบผ่านอินเทอร์เฟซนี้ |
| 12 | จอแอลซีดีจอโค้ง Ar | อุณหภูมิกว้าง จอ LCD แบ็คไลท์ภาษาจีนแสดงข้อมูลและแผนที่ทั้งหมด |
| 11 | สำคัญ | บล็อกปุ่มฟังก์ชั่นคอนทราสต์ LCD เพิ่มขึ้น ลดลง |
| เปิด เลื่อนเคอร์เซอร์หรือเพิ่ม ลดค่าของเคอร์เซอร์ปัจจุบัน | ||
| เมนูซ้าย ขวา หรือเพื่อเลื่อนเคอร์เซอร์ | ||
| [ENTER] เพื่อเลือกเมนูปัจจุบันหรือยืนยันการทำงาน | ||
| [ESC] ย้อนกลับหรือยกเลิกการดำเนินการ | ||
| [RESET] รีเซ็ตเครื่องมือ |
