| ชั้นมาตรฐาน: | 0.02, 0.05 | แรงดันขาออก: | 30-300V |
|---|---|---|---|
| ช่วงปัจจุบัน: | 1mA-120A | เสถียรภาพของผลผลิต: | ดีกว่า 0.05% |
| การบิดเบือนผลผลิต: | <0.5% | ใบสมัคร: | แล็บ ไซต์งาน |
| เน้น: | อุปกรณ์สอบเทียบเครื่องวัดพลังงาน 300V 0.05%,อุปกรณ์สอบเทียบเครื่องวัดพลังงาน 300V,การสอบเทียบเครื่องวัดพลังงานในที่ทำงาน 300V |
||

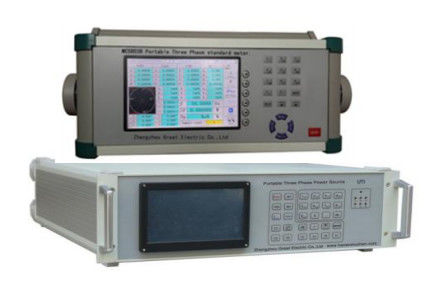

ระบบทดสอบมิเตอร์แบบพกพาสามเฟส MCSB-UTI
ประกอบด้วย Part
1) เครื่องวัดมาตรฐาน
2) Phantom Load Power Source
3) สายทดสอบ
4) เซ็นเซอร์ออปติคัล
5) สายสื่อสาร
6) ซอฟต์แวร์พีซี
7) สายไฟ
เครื่องวัดมาตราฐาน
1) ขนาดเล็กและน้ำหนัก
2) ใช้ในห้องแล็บหรือที่ทำงาน
3) ทำงานเป็นเครื่องวัดมาตรฐานและสอบเทียบในไซต์งานหรือห้องปฏิบัติการ
4) จอ LCD
5) ระดับความแม่นยำ: 0.05 หรือ 0.02 (ตัวเลือก)
6) ช่วงการวัด: 3*(1V-576V)/3*(1mA-120A)
7) การทดสอบกำลังและพลังงาน, การทดสอบความต้องการ, การทดสอบภาระและอัตราส่วน CT, การทดสอบโหลด PT, การทดสอบการหมุน
8) ตัวเลือกสำหรับการวัด DC สำหรับการทดสอบทรานสดิวเซอร์
ดัชนีทางเทคนิค
| ช่วงการจ่ายไฟหลัก | 45-450V, 45-65Hz |
| การใช้พลังงาน | สูงสุด 20VA |
| อิทธิพลจากแหล่งจ่ายไฟภายนอกต่อผลการทดสอบ | ≤0.005% เมื่อเปลี่ยนแปลง 10% |
| อุณหภูมิในการทำงาน | -10 °C….+50 °C |
| อุณหภูมิประสิทธิภาพร่วมกัน |
≤0.0025%/ °C +10°C ถึง +40°C ≤0.0050%/°C -10°C ถึง +50°C |
| ช่วงความถี่ | 45…70Hz |
| อิทธิพลจากสนามแม่เหล็กภายนอก | ≤0.07 % /0.5mT |
| ฐานเวลา | 1-99s |
| การทดสอบปัจจุบัน | |
|
โหมดตรง
ช่วง: 1mA-120A120 ความละเอียดในการแสดงผล: 6 หลักที่ถูกต้อง ข้อผิดพลาดในการวัด: ≤ ± 0.02% 10mA…120A ≤ 0.02% ถึง 0.05% 1mA ถึง 10mA |
โหมดแคลมป์
ช่วง: 10A, 50A, 100A, 300A, 500A, 1000A, 3000A (อุปกรณ์เสริม) ความละเอียดในการแสดงผล: 6 หลักที่ถูกต้อง ข้อผิดพลาดในการวัด: ≤0.2% |
| การทดสอบแรงดันไฟฟ้า | |
| พิสัย | 1V….560V |
| ความละเอียดในการแสดงผล | 6 หลักที่ถูกต้อง |
| ข้อผิดพลาดในการวัด |
≤ ± 0.02% (30V…560V)
|
การวัดภาระ |
|
| ช่วงแรงดันไฟฟ้า | 0V…5V |
| ช่วงการแสดงผล | 0.000mv…5,000v |
| ข้อผิดพลาดในการวัด | ≤ ± 1.0 % |
| การวัดกำลัง (แอกทีฟ, ปฏิกิริยา, ชัดเจน) | |||
| ข้อผิดพลาด: ≤0.02% (40V ~ 576V, 10mA ~ 120A, PF≥0.5, 2-21 ครั้ง Harmonic Wave) | |||
| การวัดกระแสตรง | |||
| พิสัย | 0 ..…± 20 mA | 0V …± 10V | |
| ผิดพลาด | อี < ± 1.0% | อี < ± 1.0% | |
| ช่วงการแสดงผล | 0.00 mA…20.00 mA | 0.000V….10,000V | |
| ข้อผิดพลาดในการวัดพลังงาน | |||
|
แอ็คทีฟ & ชัดเจน: 0.02% (โหมดตรง) & 0.2% (โหมดแคลมป์) ปฏิกิริยา: 0.04% (โหมดตรง) & 0.4% (โหมดหนีบ) |
|||
| การวัดตัวประกอบกำลัง | |||
| ผิดพลาด | อี ≤ ± 0.0002 | ||
| ช่วงการแสดงผล | -1.00000….+ 1.00000 | ||
| ความละเอียด | 0.010 | ||
| การวัดความถี่ | |||
| ผิดพลาด | ±0.005%RD | ||
| พิสัย | 40-70HZ | ||
| ช่วงการแสดงผล | 40.0000HZ ถึง 69.990HZ | ||
| การวัดเนื้อหาฮาร์มอนิก | |||
| ไทม์ส | 2 – 51 ครั้ง | ||
| ผิดพลาด | ±10%RD±0.1% | ||
แหล่งพลังงานมาตรฐาน
ดัชนีทางเทคนิค
| หมายเลขรุ่น | UTI-10 | UTI-100 |
| คำอธิบาย | 1mA-12A ระดับความแม่นยำ 0.05 หรือ 0.1 | 1mA-120A ระดับความแม่นยำ 0.05 หรือ 0.1 |
| การจ่ายแรงดัน | AC 85-282V, 47-63HZ | AC 85-282V, 47-63HZ |
| การใช้พลังงาน | 290VA | 450VA |
| อิทธิพลของแรงดันไฟฟ้าเสริม | ≤0.005% ที่ความแปรผัน 10% | ≤0.005% ที่ความแปรผัน 10% |
| มิติ | 510*600*170mm | 510*600*170mm |
| น้ำหนัก | 20KG | 27KG |
| ช่วงความถี่ | 45-69HZ | 45-69HZ |
| ความละเอียดความถี่ | 0.001HZ | 0.001HZ |
| ความถี่ผิดพลาด | น้อยกว่า 0.01HZ | น้อยกว่า 0.01HZ |
| ช่วงมุมเฟส | 0-359.99° | 0-359.99° |
| ความละเอียดมุมเฟส | 0.001° | 0.001° |
| ข้อผิดพลาดของมุมเฟส | 0.1° | 0.05 ° |
| พอร์ตสื่อสาร | RS232 | RS232 |
| ช่วง (PN) | 30-300V | 30-300V |
| พลัง | 3*25VA | 3*30VA |
| ความละเอียดในการแสดงผล | เลขนัยสำคัญหกหลัก | เลขนัยสำคัญหกหลัก |
| ความถูกต้องของเอาต์พุต | 0.1% | 0.05% |
| ความเสถียรของเอาต์พุต | ดีกว่า 0.05%/2นาที | ดีกว่า 0.05%/2นาที |
| การบิดเบือน | ดีกว่า 0.5% | ดีกว่า 0.5% |
| พิสัย | 1mA-12A | 1mA-120A |
| พลัง | 3*25VA | 3*30VA |
| ความละเอียดในการแสดงผล | เลขนัยสำคัญหกหลัก | เลขนัยสำคัญหกหลัก |
| ความถูกต้องของเอาต์พุต | 0.1% | 0.05% |
| ความเสถียรของเอาต์พุต | ดีกว่า 0.05%/2นาที | ดีกว่า 0.05%/2นาที |
| การบิดเบือน | ดีกว่า 0.5% | ดีกว่า 0.5% |
| ช่วงความถี่พื้นฐาน | 45-69HZ | 45-69HZ |
| พิสัย | 2-31เซนต์ ครั้ง | 2-31เซนต์ ครั้ง |
| ปริมาณสูงสุดทั้งในวงจรแรงดันและกระแส | 40% | 40% |
| พลังที่ใช้งาน | 0.1% | 0.05% |
| พลังงานปฏิกิริยา | 0.2% | 0.1% |
| พลังที่ชัดเจน | 0.1% | 0.05% |
| ตัวประกอบกำลัง | 0.1% | 0.05% |
| แรงดันไฟฟ้า | 0.1% | 0.05% |
| ปัจจุบัน | 0.1% | 0.05% |
| เฟส | 0.1° | 0.05 ° |
คุณสมบัติ
1) สามารถใช้แยกอิสระหรือร่วมกับมิเตอร์มาตรฐานได้
2) ด้วยการเลือกโหมดการวัด ได้แก่ 3P3W, 3P4W และ 1P2W
3) แหล่งพลังงาน (PS): เอาต์พุต 0-360V/เฟส & 1mA-12A หรือ 120A/เฟส หรือขึ้นอยู่กับความต้องการของลูกค้า
4) เครื่องขยายเสียงเชิงเส้น
5) สามารถตั้งค่าและเอาต์พุตของแรงดันและกระแสแต่ละเฟสได้อย่างอิสระ
6) สามารถกำหนดมุมเฟสได้อย่างอิสระ
7) ควบคุมอัตโนมัติด้วยซอฟต์แวร์พีซี
8) การควบคุมด้วยตนเองด้วยหน้าจอสัมผัส / ปุ่มกดkey
คุณสมบัติของระบบ System
1) สามารถใช้ในห้องปฏิบัติการหรือที่ทำงาน
2) จอ LCD ขนาดใหญ่ การทำงานของหน้าจอสัมผัส
3) สามารถทดสอบมิเตอร์ไฟฟ้าและอิเล็กทรอนิกส์แบบเฟสเดียวและสามเฟสได้หลากหลายประเภท
4) สามารถทดสอบข้อผิดพลาดพื้นฐานของมิเตอร์, การทดสอบการหมุน, การทดสอบความต้องการ, การทดสอบการคืบ, การทดสอบเริ่มต้น, อัตราส่วน CT, ภาระ CT, ภาระ PT
การวัด DC (อุปกรณ์เสริม)...ฯลฯ
5) ทดสอบฮาร์มอนิก 2-31 ครั้ง (ระบบ)
6) สามารถทดสอบและแสดงผลได้
ก.ค่า True RMS ของแรงดันไฟฟ้าสำหรับแต่ละเฟส
ข.ค่า True RMS ของแรงดันเฟสต่อเฟส
ค.ความเพี้ยนของฮาร์มอนิกในแต่ละเฟสและการบิดเบือนฮาร์มอนิกทั้งหมด
ง.เฟสปัจจุบัน
อีมุมเฟสระหว่างแรงดันไฟฟ้า
ฉ.มุมเฟสระหว่างแรงดันและกระแส
กรัมพลังที่ใช้งานปฏิกิริยาและชัดเจนของแต่ละเฟส of
ซ.ตัวประกอบกำลังทั้งหมด
ผม.พลังที่แอคทีฟ ปฏิกิริยา และปรากฏทั้งหมด
เจตัวประกอบกำลังไฟฟ้าทันทีสำหรับแต่ละเฟส
เคความถี่
ล.แผนภาพเวกเตอร์
เมตรการวิเคราะห์ Hamornic และสเปกตรัม
7) มีการป้องกันเพียงพอในการออกแบบวงจร
8) ซอฟต์แวร์พีซีที่ใช้งานง่าย
