| ประเภทคอยล์: | Rogowski มีความยืดหยุ่น | ระดับความแม่นยำ: | 1.0 |
|---|---|---|---|
| เอาท์พุท: | สูงสุด 1V | การทดสอบฮาร์มอนิก: | มากถึง 51 ครั้ง |
| เน้น: | Integrator AC Current Clamp Probe,10Hz AC Clamp Probe,1.0 Rogowski Coil หม้อแปลงกระแสไฟแบบยืดหยุ่น |
||
Rogowski Flexible Coil หัววัดกระแสไฟ AC MH-RC03 series
1. คอยล์เอาท์พุตให้สัญญาณแรงดันต่ำ ดังนั้นจึงไม่มีอันตรายจากวงจรทุติยภูมิแบบเปิด
ทำให้ทรานสดิวเซอร์ Rogowski เหมาะสมอย่างยิ่งกับการวัดชั่วคราว เช่น เมื่อใช้ร่วมกับเครื่องวิเคราะห์แบบพกพา
2. คอยล์ Rogowski ไม่เหมือนกับหม้อแปลงกระแสทั่วไปที่มีแกนแม่เหล็กเนื่องจากไม่มีฮาร์ดคอร์
มันไม่ได้ดึงพลังงานจากวงจรหลักที่นำกระแสไปวัด
3. การไม่มีแกนแม่เหล็กทำให้เกิดการตอบสนองความถี่ที่กว้าง
1. สามเฟสกับสามช่วงโดยสวิตช์
2. Rogowski คอยล์พร้อมผู้รวบรวม
3. ช่วงปัจจุบันสามารถปรับแต่งได้
4. ความแม่นยำ: +/-1%
5. วัดฮาร์มอนิกได้ถึง 51 ครั้ง
ข้อมูลจำเพาะ
| เฟส/ช่วง | สามเฟสและสามช่วง |
| ช่วงการวัด | 100/500/2500A, 30/300/3000A หรือ 60/600/6000A (หรือกำหนดเอง) |
| ความไวของเอาต์พุต | สูงสุด 1V หรือ 1A AC (หรือกำหนดเอง) |
| ความแม่นยำ |
±1% ของค่าที่อ่านได้ ± 0.1A (ช่วง 100/500A, 30/300A หรือ 60/600A) ±1% ของค่าที่อ่านได้ ±1A (ช่วง 2500A, 3000A หรือ 6000A) |
| โหลดขั้นต่ำ | 100kΩ เพื่อความแม่นยำที่ระบุ |
| ช่วงความถี่ | 10Hz ถึง 10 KHz (-1 dB) |
| เฟส (45-65Hz) | <±1° |
| การวัดฮาร์มอนิก | มากถึง 51 ครั้ง |
| เฟส (45-2500Hz) | เป็นไปตามมาตรฐาน IEC60044-8:2002 |
| ค่าสัมประสิทธิ์อุณหภูมิ | ±0.1℃ |
| แหล่งจ่ายไฟ | 120-270V AC 100-300V DC |

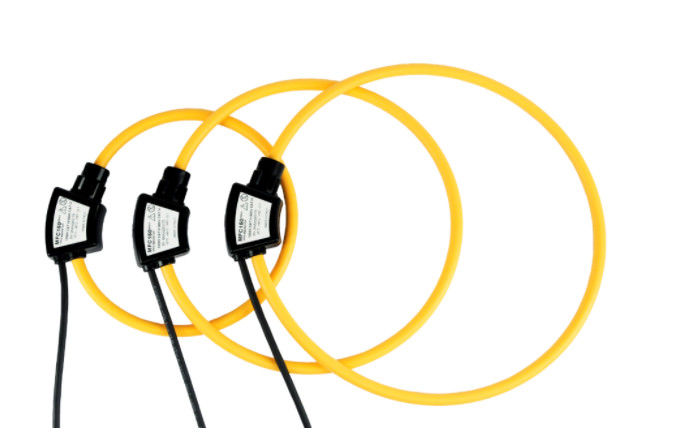

โพรบ
ความยาวโพรบ 610mm
เส้นผ่าศูนย์กลางโพรบ 12mm
สายเคเบิลเอาต์พุตโพรบ: โพรบ 2 ม. ไปยังตัวรวมสัญญาณ
(รายละเอียดที่แน่นอนสามารถกำหนดเองได้)

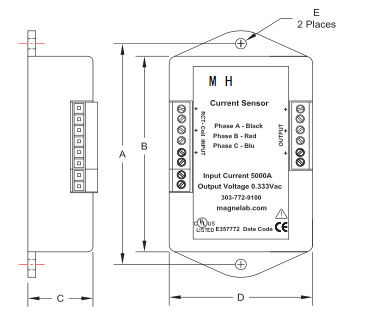

Integrator
ขนาด:132*86*46(L*W*D)mm
การเชื่อมต่อเอาต์พุต: สาย coax 0.5 ม. สิ้นสุดด้วย BNC . ตัวผู้ 3 ตัว
อินเทอร์เฟซ: ปลั๊กการบิน
(อินพุตพร้อมปลั๊กสำหรับเครื่องบินสามตัว เอาต์พุตพร้อมปลั๊กสำหรับเครื่องบินหนึ่งตัวและแหล่งจ่ายไฟด้วย
หนึ่ง)
ลักษณะทั่วไป
อุณหภูมิในการทำงาน-20°C - +65°C
อุณหภูมิการจัดเก็บ-40°C - +75°C
