| ช่วงแรงดันไฟฟ้า: | 4*(0-120V) | ช่วงปัจจุบัน: | 3*(0-40A) |
|---|---|---|---|
| ความถูกต้องของเอาต์พุต: | 0.5% | แสดง: | LCD |
| แรงดันไฟฟ้า: | 4 ช่อง | หมุนเวียน: | 3 ช่อง |
| เน้น: | อุปกรณ์ทดสอบรีเลย์ป้องกัน 4 เฟส,อุปกรณ์ทดสอบรีเลย์ป้องกัน 3 เฟส,ชุดทดสอบรีเลย์ 3 เฟสเล่นผิดพลาด |
||

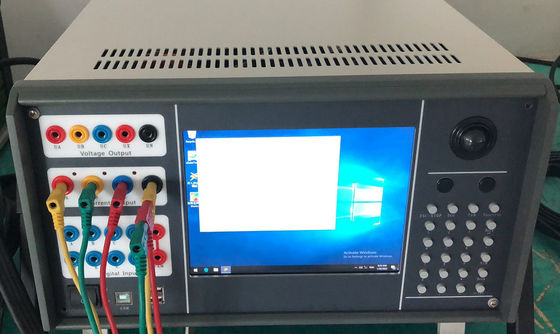

แรงดันไฟ 4 เฟส & อุปกรณ์ทดสอบรีเลย์ป้องกันกระแสไฟ 3 เฟสพร้อมการเล่นผิดพลาด
การทดสอบหลักของแรงดันไฟ 4 เฟสและกระแสไฟขาออก 3 เฟส,
1.AC TEST
2.DC TEST
3. การทดสอบการซ้อนฮาร์มอนิก
4. การทดสอบความถี่สูง - ต่ำ
5. การทดสอบทิศทางและความต้านทานไฟฟ้า
6.การทดสอบการซิงโครไนซ์
7. แบบทดสอบเต็มกลุ่ม
8.ระยะทางและการป้องกันลำดับเป็นศูนย์
9.ลักษณะของอิมพีแดนซ์
10. การคุ้มครองที่แตกต่างกัน
11.Differential Harmonic
12.การทดสอบการป้องกันสายแบบครอบคลุมของไมโครคอมพิวเตอร์ขนาด 6-35 KV
13.Fault Review
ดัชนีทางเทคนิคของแรงดันไฟ 4 เฟสและกระแสไฟขาออก 3 เฟส,
| แหล่งกระแสไฟ AC | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| ช่วงเอาต์พุต | 3*(0-40A);0-120A (สามเฟสขนานกัน) |
| เฟสปัจจุบันซึ่งสามารถทำงานได้นาน 10A | |
| กำลังขับสูงสุดของกระแสเฟส: 420VA | |
| กำลังขับสูงสุดของกระแสไฟสามเฟสแบบขนาน: 900VA | |
| เวลาทำงานที่อนุญาต (เมื่อกระแสไฟสามเฟสขนานกันเพื่อให้ได้เอาต์พุตสูงสุด): 10s | |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000Hz |
| เวลาฮาร์มอนิก | 1-20 ครั้ง |
| แหล่งกระแสไฟตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทปัจจุบัน | 0-+/-10A ต่อเฟส;0-+/-30A (สามเฟสขนานกัน) |
| เอาต์พุตแรงดันไฟฟ้าโหลดสูงสุด | 20V |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทแรงดันเฟส | 4*(0-120V) |
| เอาท์พุทแรงดันไฟฟ้าสาย | 0-240V |
| แรงดันเฟส/แรงดันไฟขาออก | 80VA/100VA |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000 ชั่วโมง |
| ฮาร์โมนิก | 1-20 ครั้ง |
| แหล่งจ่ายแรงดันไฟฟ้ากระแสตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| แอมพลิจูดเอาต์พุตแรงดันเฟส | 0-+/-160V |
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าสาย | 0-+/-320V |
| แรงดันเฟส/แรงดันไฟขาออก | 70VA/140VA |
| มิติ | 400*300*180มม. |
| น้ำหนัก | ประมาณ 20KG |
| แหล่งจ่ายไฟ | AC 220V±10%,50／60Hz |
| อุณหภูมิโดยรอบ | -10℃ ～ +50℃ |
สลับสัญญาณและการวัดเวลา
| สลับสัญญาณเข้า |
7circuits |
ติดต่อไม่ได้ใช้งาน: 1 ～ 20mA, 24V โอกาสในการเข้าถึงผู้ติดต่อ: “0”:0～ +6V； “1”:+11 V～ +250V |
| สลับสัญญาณเอาท์พุต | 2 คู่ | DC:220V／0.2A;AC:220V／0.5A |
| ตัววัดเวลา |
ช่วงการทดสอบ: 0.1ms ～ 9999s ความแม่นยำ 0.1mS ช่วงการวัด: 0.1ms ～ 9999s ความแม่นยำในการวัด:0.1mS |
|
รายงานการตรวจสอบโรงงาน
ของชุดทดสอบรีเลย์สามเฟส
1. การทดสอบไฟ AC ของอุปกรณ์
1.1 ความถูกต้องของแอมพลิจูดกระแสไฟขาออก
ความถูกต้องและความละเอียดของแอมพลิจูดกระแสไฟขาออก: 0～1A,0.001A,0～10A,0.01A,10A～Max.0.1A.ช่วงเอาท์พุท:0～40A
| ปัจจุบัน(A) | 0.1A | 1 อา | 5 อา | 10A | 20 A | 30 A |
| IA | 0.1001 | 0.998 | 5.08 | 10.008 | 20.018 | 30.015 |
| IB | 0.0998 | 1.002 | 5.003 | 10.007 | 20.013 | 30.017 |
| เข้าใจแล้ว | 0.1002 | 0.997 | 4.999 | 9.996 | 19.990 | 30.015 |
1.2การวัดกระแสไฟตกค้างขาออก
การวัดกระแสไฟตกค้างเอาต์พุตเมื่ออุปกรณ์ไม่มีเอาต์พุต
| เฟสของกระแส | IA | IB | เข้าใจแล้ว |
| กระแสไฟตกค้าง (mA) | 0.002 | 0.003 | 0.019 |
2. การทดสอบแรงดันไฟฟ้ากระแสสลับของอุปกรณ์
2.1 ความถูกต้องของแอมพลิจูดแรงดันขาออก
ความแม่นยำและความละเอียดของแอมพลิจูดแรงดันเอาต์พุต 0～10V,0.001V,0～30V,0.01V,30V～60V หรือ 75V,0.1V；60V หรือ 75V 0.1Vช่วงเอาต์พุต:0 ～ 120V
| เฟสของแรงดันไฟฟ้า | 1V | 10V | 30 V | 60 V | 80 V | 100 V | 120V |
| UA | 0.998 | 10.014 | 30.016 | 60.005 | 80.011 | 100.032 | 120.031 |
| UB | 1.002 | 10.015 | 30.016 | 60.001 |
79.988 7 |
100.035 |
120.036 7 |
| UC | 1.001 | 10.018 | 30.015 | 60.002 | 80.013 | 99.978 | 120.034 |
3.การทดสอบเฟส
| ทดสอบการตั้งค่า | 0 ° | 90° | 180° | 270 องศา |
| VA ,IA | 0.2° | 90.2° | 180.1° | 270.2° |
| ส่วนเบี่ยงเบนเชิงมุม | 0.2° | 0.2° | 0.1° | 0.2° |
| VB ,IB | 0.2° | 90.1° | 180.2° | 270.1° |
| ส่วนเบี่ยงเบนเชิงมุม | 0.2° | 0.1° | 0.2° | 0.1° |
| VC ,IC | 0.2° | 90.2° | 180.1° | 270.2° |
| ส่วนเบี่ยงเบนเชิงมุม差 | 0.2° | 0.2° | 0.1° | 0.2° |
4, การทดสอบพลังงาน DC ของอุปกรณ์
4.1 ความแม่นยำของเอาต์พุตปัจจุบัน
| ปัจจุบัน(A) | 0.1 | 0.5 | 1 | 2 | 3 | 5 |
| IA | 0.1001 | 0.5009 | 1.0012 | 2.0035 | 3.0056 | 5.09 |
| IB | 0.0998 | 0.4992 | 1.0007 | 2.0012 | 3.0045 | 5.007 |
| เข้าใจแล้ว | 0.1002 |
0.5007 .
|
0.9996 | 2.0001 | 3.0021 | 4.997 |
5.ฟังก์ชั่นอื่นๆ
| พิมพ์ | ผลลัพธ์ |
| 1, จำลองความล้มเหลวทุกประเภท, การทดสอบฟังก์ชั่นการปิด, ฯลฯ | ปกติ |
| 2, สลับพารามิเตอร์การตรวจสอบอินพุต / เอาต์พุต | ปกติ |
| 3 การสื่อสาร | ปกติ |
| 4, กำลังไฟฟ้ากระแสสลับ | ปกติ |
| 5, อินเทอร์เฟซของแต่ละฟังก์ชั่น | ปกติ |
6.อุปกรณ์ทดสอบ
● โวลต์มิเตอร์, ประเภท: ESCORT3146A , ความแม่นยำ 0.5magnitude
● แอมมิเตอร์ ชนิด:GB/T7676-1998 ความแม่นยำ 0.5 ขนาด
● ออสซิลโลสโคป Tektronix
● มิเตอร์ดิจิตอลเอนกประสงค์ ชนิด:200MULTIMETER
● เมตรมิลลิวินาที ประเภท:702-2
● Phase,No.:Multi-function วัตต์-ชั่วโมงเมตร
7 สรุป:
จากผลการทดสอบข้างต้น ฟังก์ชันของเครื่องทดสอบการป้องกันรีเลย์สามารถตอบสนองความต้องการของข้อกำหนดและการแนะนำต่างๆโดยฝ่ายตรวจสอบคุณภาพ ตรวจเช็ค ออกจากโรงงาน !
