รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงแรงดันไฟฟ้า: | 4*(0-120V) | ช่วงปัจจุบัน: | 3*(0-40A) |
|---|---|---|---|
| ความถูกต้องของเอาต์พุต: | 0.5% | แสดง: | LCD |
| แรงดันไฟฟ้า: | 4 ช่อง | หมุนเวียน: | 3 ช่อง |

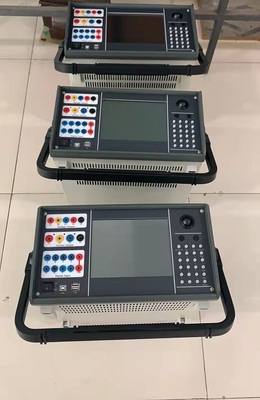

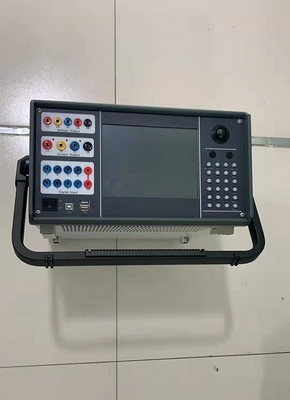

แรงดันไฟ 4 เฟส & อุปกรณ์ทดสอบรีเลย์ป้องกันกระแสไฟ 3 เฟสพร้อมการเล่นผิดพลาด
การทดสอบหลักของแรงดันไฟ 4 เฟสและกระแสไฟขาออก 3 เฟส,
1.AC TEST
2.DC TEST
3. การทดสอบการซ้อนฮาร์มอนิก
4. การทดสอบความถี่สูง - ต่ำ
5. การทดสอบทิศทางและความต้านทานไฟฟ้า
6.การทดสอบการซิงโครไนซ์
7. แบบทดสอบเต็มกลุ่ม
8.ระยะทางและการป้องกันลำดับเป็นศูนย์
9.ลักษณะของอิมพีแดนซ์
10. การคุ้มครองที่แตกต่างกัน
11.Differential Harmonic
12.การทดสอบการป้องกันสายแบบครอบคลุมของไมโครคอมพิวเตอร์ขนาด 6-35 KV
13.Fault Review
ดัชนีทางเทคนิคของแรงดันไฟ 4 เฟสและกระแสไฟขาออก 3 เฟส,
| แหล่งกระแสไฟ AC | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| ช่วงเอาท์พุท | 3*(0-40A);0-120A (สามเฟสขนานกัน) |
| เฟสปัจจุบันซึ่งสามารถทำงานได้นาน 10A | |
| กำลังขับสูงสุดของกระแสเฟส: 420VA | |
| กำลังขับสูงสุดของกระแสไฟสามเฟสแบบขนาน: 900VA | |
| เวลาทำงานที่อนุญาต (เมื่อกระแสไฟสามเฟสขนานกันเพื่อให้ได้เอาต์พุตสูงสุด): 10s | |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000Hz |
| เวลาฮาร์มอนิก | 1-20 ครั้ง |
| แหล่งกระแสไฟตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทปัจจุบัน | 0-+/-10A ต่อเฟส;0-+/-30A (สามเฟสขนานกัน) |
| เอาต์พุตแรงดันไฟฟ้าโหลดสูงสุด | 20V |
| ความถูกต้องของเอาต์พุต | 0.5% |
| เอาท์พุทแรงดันเฟส | 4*(0-120V) |
| เอาท์พุทแรงดันไฟฟ้าสาย | 0-240V |
| แรงดันเฟส/แรงดันไฟขาออก | 80VA/100VA |
| ช่วงความถี่ (คลื่นพื้นฐาน) | 20-1000 ชั่วโมง |
| ฮาร์โมนิก | 1-20 ครั้ง |
| แหล่งจ่ายแรงดันไฟฟ้ากระแสตรง | |
| ความถูกต้องของเอาต์พุต | 0.5% |
| แอมพลิจูดเอาท์พุตแรงดันเฟส | 0-+/-160V |
| แอมพลิจูดเอาต์พุตแรงดันไฟฟ้าสาย | 0-+/-320V |
| แรงดันเฟส/แรงดันไฟขาออก | 70VA/140VA |
| มิติ | 400*300*180มม. |
| น้ำหนัก | ประมาณ 20KG |
| แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 220V±10%,50／60Hz |
| อุณหภูมิโดยรอบ | -10℃ ～ +50℃ |
สลับสัญญาณและการวัดเวลา
| สลับสัญญาณเข้า |
7วงจร |
หน้าสัมผัสไม่ได้ใช้งาน: 1～20mA,24V โอกาสในการเข้าถึงผู้ติดต่อ: “0”:0～ +6V； “1”:+11 V～ +250V |
| สลับสัญญาณเอาท์พุต | 2 คู่ | DC:220V／0.2A;AC:220V／0.5A |
| ตัววัดเวลา |
ช่วงการทดสอบ: 0.1ms ~ 9999s ความแม่นยำ 0.1mS ช่วงการวัด: 0.1ms ～ 9999s ความแม่นยำในการวัด:0.1mS |
|
ไมโครคอมพิวเตอร์โปรเซสเซอร์สัญญาณดิจิตอล
โปรเซสเซอร์ควบคุมแบบดิจิตอลความเร็วสูงถูกนำมาใช้เป็นแกนส่งออกของเครื่องทดสอบซอฟต์แวร์ใช้เลขคณิตความแม่นยำสองเท่า 32 บิต ซึ่งทำให้สามารถสร้างรูปคลื่นที่มีความแม่นยำสูงตามอำเภอใจของแต่ละเฟสได้เนื่องจากมีการนำโครงสร้างแบบบูรณาการมาใช้ โครงสร้างของเครื่องทดสอบจึงถูกจัดวางอย่างแน่นหนา ระยะการส่งข้อมูลสั้นด้วยโครงสร้างที่คับแคบ ซึ่งช่วยแก้ปัญหาจุดเอาต์พุตรูปคลื่นน้อยลงเนื่องจากสายสื่อสารข้อมูลยาวและย่านความถี่แคบเมื่อใช้การทดสอบ คอนโทรลเลอร์ควบคุมโดยตรงโดยพีซี
แอมพลิฟายเออร์แรงดันและกระแส
สำหรับกระแสเฟสและแรงดัน เรายังคงใช้โหมดเอาท์พุตเครื่องขยายสัญญาณเชิงเส้นประสิทธิภาพสูง เพื่อให้แหล่งกระแสและแรงดันไฟส่งออกรูปคลื่นทุกชนิดโดยตรงจากรูปคลื่น DC ไปยังรูปคลื่นรวมถึงส่วนประกอบความถี่ทุกชนิด เช่น คลื่นสี่เหลี่ยม , รูปคลื่นแบบรวมคาบเกี่ยวกันด้วยฮาร์โมนิกของออร์เดอร์แต่ละออร์เดอร์, รูปคลื่นของความผิดปกติชั่วคราว เป็นต้น นอกจากนี้ รูปคลื่นสัญญาณเอาท์พุตมีความชัดเจนและราบรื่นโดยไม่มีการรบกวนด้วยคลื่นความถี่สูงกับอุปกรณ์ข้างเคียงสามารถจำลองลักษณะกระแสและแรงดันทุกชนิดได้ดีภายใต้สถานการณ์ไฟฟ้าลัดวงจร
สำหรับวงจรเครื่องขยายเสียง เรานำชิ้นส่วนกำลังนำเข้าที่มีรูปแบบโมดูลกำลังสูงและแบบไฮไฟมาใช้เป็นเอาต์พุต รวมกับโครงสร้างการกระจายความร้อนที่จัดวางอย่างประณีตและสมเหตุสมผล ทำให้มีพลังงานสำรองและความจุความร้อนขนาดใหญ่เพียงพอวงจรเพาเวอร์แอมป์มีการป้องกันความร้อนสูงเกิน โอเวอร์โฟลว์ แรงดันไฟเกิน และไฟฟ้าลัดวงจรเมื่อกระแสไฟล้นเกิดขึ้นในวงจรปัจจุบันและกระแสไฟเกินหรือไฟฟ้าลัดวงจรเกิดขึ้นในวงจรแรงดันไฟ จะจำกัดกำลังเอาต์พุตโดยอัตโนมัติ ปิดวงจรเพาเวอร์แอมป์ทั้งหมดและส่งสัญญาณเตือนภัย เพื่อป้องกันความร้อนสูงเกินไปของเพาเวอร์แอมป์เป็นเวลานาน เวลาทำงานภายใต้กระแสไฟขนาดใหญ่ เครื่องทดสอบนี้ตั้งค่าระบบสิ้นสุดเวลาของซอฟต์แวร์ภายใต้กระแสไฟขนาดใหญ่สามารถทำงานได้เป็นเวลานานเมื่อเอาต์พุต 10A หรือต่ำกว่าเมื่อกระแสไฟเกิน 10A ผู้ทดสอบจะเริ่มลำดับการสิ้นสุดเวลาของซอฟต์แวร์เมื่อหมดเวลา ซอฟต์แวร์จะห้ามไม่ให้มีการส่งออกพลังงานโดยอัตโนมัติและให้สัญญาณเตือนกระแสไฟขาออกที่สูงขึ้นจะทำให้ระยะเวลาจำกัดสั้นลง
