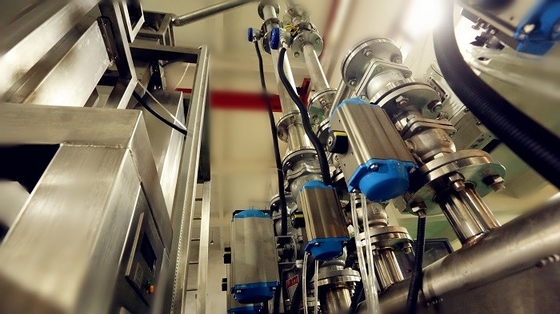

แท่นทดสอบมาตรวัดน้ำอัตโนมัติระดับ 0.2 ตำแหน่ง 10 เมตร

3เมตร การเชื่อมต่อแบบอนุกรม แท่นทดสอบมาตรวัดน้ำกึ่งอัตโนมัติ

1.เอ็มเป็นดัชนีทางเทคนิค

1.1 ความแม่นยำ : 0.2 คลาส

1.2 เส้นผ่านศูนย์กลางมิเตอร์น้ำและตัวเลข (เส้นเดียว)

￠15×6,￠20×5,￠25×4,￠40×3,￠50×3

1.3 แรงดันน้ำประปา: 0.3 ~ 0.5MPa； แรงดันทางออก≥30kPa

ช่วงการไหล 1.4:4L/h~40m³/ชม

1.5 ข้อกำหนดเครื่องวัดการไหลทันที:

DN15 (เครื่องวัดการหมุนของแก้ว) 4~125L/h

DN25 (โรตามิเตอร์แก้ว) 120~1400L/h

DN50(แก้วโรตามิเตอร์) 1.4~9m3/h

1.6.วัดปริมาตรของภาชนะ: (10L-20L 100L-500L)

1.7.ระยะยืดแคลมป์ : (≥80มม. (นิวเมติก))

1.8.ความยาวท่อตรง: (การเชื่อมต่อแบบอนุกรม 2D)

1.9.วัดความหนาของภาชนะ: 10L-20L≥1.5mm 100L-500L ≥3mm

ความหนาของแพลตฟอร์ม 1.10.work: ≥3mm

1.11.วัดความหนาของแพลตฟอร์มเรือ: ≥3mm

1.12.ท่อความหนา:≥3.5mm

1.13.ทนต่อการทดสอบแรงดัน: 0—2.0MPa

1.14.ข้อกำหนดวาล์ว: ทองแดง

1.15.วัสดุ 304

2,เอ็มatch0.5m³ดัชนีทางเทคนิคตัวปรับความคงตัวของกระแสน้ำวน

2.1.ปริมาณ: 0.3m3;

2.2.ความดันงาน :0.3- 0.4MPa แรงดันทดสอบ: >0.6MPa,；

2.3.stainless วัสดุ: ความหนา:3mm

3,Wถังน้ำมัน (ตัวเลือก)

3.1.ปริมาณ: 2m3

3.2.วัสดุสแตนเลส: ความหนา≥1.5mm

4, wปั๊ม ater (ตัวเลือก)

4.1 รุ่น:KQL80/200-7.5/2 1No Q=43.5m3/h;H=38m;N=7.5kw

1. เปิดปั๊ม

2. ทดสอบ METER ในตำแหน่งที่ตรวจสอบแล้ว

3. เปิดวาล์วทั้งหมด 1,2,3,4,5,6 เพื่อไล่อากาศออกจากท่อ

4. ปิดวาล์ว 3, 4, 5 และ 6

5. อ่านค่าเริ่มต้น v1 ของมิเตอร์ทดสอบ

6. เปิดวาล์ว 3,4,5,6 ตัวใดตัวหนึ่งด้วยตนเองตามจุดไหลและปรับให้เข้ากับจุดไหลที่เกี่ยวข้อง

7. รอให้กระแสไหลไปถึงตำแหน่งของมิเตอร์เช่น เปิดวาล์ว 3 เมื่อตรวจสอบ Q1 แล้วรอให้ปริมาตรถึง 10L และอ่านค่าสุดท้าย V2 ของตารางที่ตรวจสอบ

8. อ่านค่า Vi บนเกจมาตรฐาน

9. การคำนวณผิดพลาด
