รายละเอียดสินค้า:
การชำระเงิน:
|
| ประเภทมิเตอร์ทดสอบ: | เฟสเดียวและสามเฟส ปิดลิงค์ | ความแม่นยำของมิเตอร์มาตรฐาน: | 0.05, 0.02, 0.01 |
|---|---|---|---|
| ความแม่นยำของม้านั่งทดสอบ: | 0.1, 0.05, 0.02 | QCD: | ประเภทยุโรป ยืดหยุ่นได้ |
| ช่วงแรงดันไฟฟ้า: | 1-480V | ช่วงปัจจุบัน: | 1mA-120A |
| เสถียรภาพของผลผลิต: | 0.05%, 0.02% | การบิดเบือน: | <0.5% |
| เน้น: | 0.02 คลาสม้านั่งทดสอบสามเฟส,ม้านั่งทดสอบไอซีทีสามเฟส,ม้านั่ง 0.02 เมตร |
||

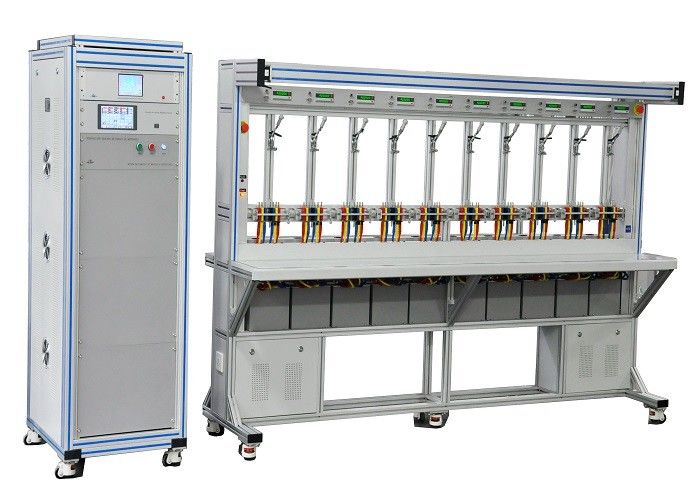

ม้านั่งทดสอบสามเฟส MCTB20D
1) ระดับมิเตอร์มาตรฐาน: 0.05, 0.02 (อุปกรณ์เสริม)
2) สามารถเปลี่ยนพิน QCD ระหว่างสายเคเบิลที่ยืดหยุ่นได้ซึ่งสามารถรองรับกระแสไฟขนาดใหญ่ได้
3) การทดสอบข้อผิดพลาดพื้นฐาน, การทดสอบเริ่มต้น, การตรวจจับรอยดำ, การทดสอบการคืบ, การทดสอบการอุ่นเครื่อง, การทดสอบการหมุน, อิทธิพล
การทดสอบปริมาณ การทดสอบแรงดันตกและการทดสอบการหยุดชะงัก ฯลฯ
พารามิเตอร์ทางเทคนิค
| ระดับความแม่นยำ | 0.05, 0.1 (ไม่บังคับ) |
| แรงดันขาออก | |
| พิสัย | 3*(1-480V) (PN) |
| ความละเอียด | 0.01% |
| THD | <0.5% |
| ความแม่นยำและความเสถียร | 0.05% หรือ 0.02% |
| ความจุ | ≥ 30VA/ตำแหน่ง (กำลังทั้งหมดขึ้นอยู่กับตำแหน่งมิเตอร์) |
| เอาท์พุทปัจจุบัน | |
| พิสัย | 3* (1mA~ 120A) สูงสุด 200A |
| ความละเอียด | 0.01% |
| การบิดเบือน | <0.5% |
| ความแม่นยำและความเสถียร | 0.05% หรือ 0.02% |
| ความจุ | ≥ 100VA/ ตำแหน่ง (กำลังทั้งหมดขึ้นอยู่กับตำแหน่งมิเตอร์) |
| มุมเฟส | |
| ช่วงการปรับ | 0 ° ~ 360 ° |
| ความละเอียด | 0.01° |
| ความถี่ | |
| พิสัย | 45-65HZ |
| ความละเอียด | 0.01HZ |
| พารามิเตอร์อื่นๆ | |
| ค่าต่าง ๆ ของแรงดันไฟแต่ละเฟสและค่าเฉลี่ย | <0.5% |
| ค่าที่แตกต่างกันของแต่ละเฟสปัจจุบันและค่าเฉลี่ย | <1% |
| ฐานเวลา | 1 ~ 9999s |
| ฉนวนระหว่างวงจรแรงดันกับวงจรกระแส ระหว่างวงจรกับดิน | ≥ 5MΩ |
| แหล่งจ่ายไฟ | 220V หรือ 3×240V/415V±10%, 50/60Hz±10% |
| สภาพแวดล้อม | 50ค ~ 400C / สูงถึง 90% RH |
0.02 คลาส ICT ม้านั่งทดสอบสามเฟส MCTB20D
คุณสมบัติ
1) จอ LCD ขนาดใหญ่ในพื้นที่และการทำงานของหน้าจอสัมผัส
2) การกำหนดค่าแบบกำหนดเองบนฮาร์ดแวร์และซอฟต์แวร์ เป็นมิตรกับลูกค้า
3) การทดสอบการหมุนด้วยการนับพัลส์และฐานเวลาด้วยค่า KWH
4) โหมดทดสอบ: อัตโนมัติเต็มรูปแบบหรือด้วยตนเองโดยใช้หน้าจอสัมผัสควบคุมด้วยตนเอง (MCU)
5) สามารถทดสอบมิเตอร์เฟสเดียวและสามเฟสได้หลากหลายรวมถึงมิเตอร์วัดระยะใกล้ (ตัวเลือกควรเป็น ICT
ในแต่ละตำแหน่ง)
6) ปุ่มรีเซ็ตการคำนวณข้อผิดพลาดในพื้นที่และการแสดงผล
7) ค่าคงที่มิเตอร์ในแต่ละตำแหน่งอาจแตกต่างกัน
8) QCD สไตล์ยุโรป, สายไฟแบบยืดหยุ่น
9) ตัวเลือกในการป้อนบาร์โค้ดและรองรับบาร์โค้ดที่กำหนดด้วยตัวเอง
10) โซลูชันอัจฉริยะสำหรับการสอบเทียบด้วยซอฟต์แวร์ที่อัปเดตได้
11) บันทึกการทดสอบบันทึกในฐานข้อมูลด้วยรูปแบบ MDB หรือรูปแบบอื่นที่จำเป็น
12) สอบเทียบพารามิเตอร์รวมทั้งแรงดัน กระแสของแต่ละเฟส ความต่างของเฟส/เฟส
พลังงานแอคทีฟ/รีแอกทีฟ/พลังงานที่ชัดเจนของแต่ละเฟส พลังงานแอคทีฟทั้งหมด/รีแอคทีฟ/พลังงานที่ชัดเจน ตัวประกอบกำลังทั้งหมด
ความถี่ ฯลฯ ด้วยการแสดงกราฟเวกเตอร์แบบเรียลไทม์
13) ทดสอบฮาร์มอนิก 2-21 ครั้ง และวิเคราะห์/แสดงฮาร์มอนิก
14) ฟังก์ชั่นการทดสอบตัวเองสำหรับกำลังไฟฟ้าทุกเฟส ความเสถียรของกำลังรวม ความสมมาตรของแรงดันไฟ 3 เฟสและกระแส
15) ซอฟต์แวร์ PC (การสื่อสารโดย RS232) สามารถรับรู้ฟังก์ชันการเชื่อมต่อ MIS net interface ได้อย่างง่ายดาย
อัพเกรดในอนาคตหากจำเป็น
16) การป้องกัน: วงจรเปิดปัจจุบัน ไฟฟ้าลัดวงจรและทำงานผิดปกติ การป้องกันอัตโนมัติและการคืนค่าอัตโนมัติ
17) ปุ่มเริ่มและหยุด
18) สามารถตั้งค่าและเอาท์พุตอิสระของแต่ละเฟสแรงดัน & กระแสและมุมเฟส
การกำหนดค่า
1) แหล่งพลังงานสามเฟส (PS)
2) เครื่องวัดอ้างอิงมาตรฐานสามเฟส (SRM) คลาส 0.05 หรือ 0.02
3) ชั้นวาง
จำนวนตำแหน่ง: 6, 10, 12, 20, 40, 48 ขึ้นอยู่กับความต้องการของลูกค้า
แต่ละชั้นติดตั้งสวิตช์หยุดฉุกเฉิน 1 ตัว
แต่ละตำแหน่งประกอบด้วย: 1 QCD 6 พิน + 1 หัวสแกน + 1 เมตรแคลมป์ + 1 RS/232/485
พอร์ตสื่อสาร + 1 แสดงข้อผิดพลาด + 1 ปุ่ม RESET + 1 ชุดสายแรงดันไฟฟ้า voltage
+1 ICT (ต้องการ ICT หรือไม่ ขึ้นอยู่กับลูกค้า)
4) สายเชื่อมต่อแบบสั้นสำหรับตำแหน่งที่ว่างเปล่า
5) ซอฟต์แวร์ควบคุม
6) แป้นพิมพ์ควบคุมด้วยตนเอง
7) รายละเอียดคู่มือการใช้งานรวมถึงคู่มือซอฟต์แวร์พีซี
ไม่จำเป็น
- หม้อแปลงกระแสแยก (ICT)
ระดับความแม่นยำ: 0.01% (0.5C-1-0.5L)
อัตราส่วนปัจจุบัน: 1:1 (1mA-120A)
เอาต์พุตปัจจุบัน: 3*(0.001-120)A (ทั้งหลักและรอง)
โหลดเอาต์พุตรอง: สูงสุด 0.5V (กระแสไฟขาออก 1mA-120A)
- คอมพิวเตอร์บุคลากร
- เครื่องพิมพ์
