0-8KV 0-16KV 0-32KV ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิล
I. ฟังก์ชัน
ตรวจจับความผิดปกติของฉนวนหลักของสายไฟที่มีระดับแรงดันไฟฟ้าสูงถึง 32kV ;ปรับความยาวสายเคเบิลอย่างแม่นยำ
ตรวจจับทิศทางและความลึกของสายเคเบิลฝัง
ครั้งที่สองการกำหนดค่า

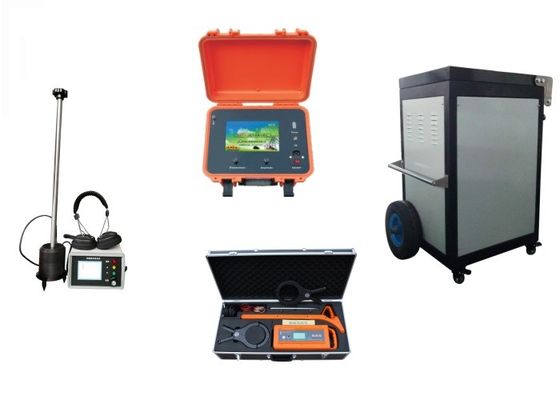

| ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิล | ชื่อ | รุ่น | จำนวน |
| TDR | XHGG501C | 1 | |
| ตัวชี้พิน | XHDD503K | 1 | |
| ตัวติดตามเส้นทางเคเบิล | XHGX507 | 1 | |
| เครื่องกำเนิดไฟฟ้าแรงสูง | XHHV532-4C | 1 |
สาม.ข้อมูลทางเทคนิคหลัก
1) ระบบปฏิบัติการ Windows, โหมดการทำงานแบบสัมผัส, คำแนะนำออนไลน์ของผู้เชี่ยวชาญไร้สาย, สายเคเบิลวิทยาศาสตร์
การจัดการ การสร้างรายงานตามเวลาจริง10 พัลส์ 10 การวิเคราะห์การทับซ้อนของวาบไฟ;การทำงานในตัว
คำแนะนำ ข้อมูลสายเคเบิล กรณีวัด
2) ฟังก์ชันของระบบ: การวัดระยะทางผิดพลาด ตำแหน่งจุดบกพร่อง การทดสอบความเร็วการแพร่กระจาย เส้นทางสายเคเบิล
การค้นหา การตรวจจับความลึกฝัง ฯลฯ
3) วิธีการทดสอบ: ชีพจรแรงดันต่ำ, วิธีวาบไฟ, วิธีเสียง, การซิงโครไนซ์เสียงแม่เหล็ก
วิธี วิธีหุบเขา วิธีพีค วิธีเหนี่ยวนำแม่เหล็กไฟฟ้า ฯลฯ
4) การควบคุมการแสดงผล: เครื่องทดสอบแฟลช: ระบบควบคุมเครื่องเดียวเกรดอุตสาหกรรมขนาด 8 นิ้ว, ไฟ DC 12V / 7Ah ในตัว
อุปทานสามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 8 ชั่วโมง;อื่น ๆ ถูกควบคุมโดยไมโครคอมพิวเตอร์ตัวเดียว
การแสดงตารางตัวชี้;
| ช่วงทดสอบ | |
| ระยะทดสอบ | 30km |
| การตรวจจับความลึก | 2-10m |
| ความแม่นยำในการวัด | |
| ข้อผิดพลาดในการวัดคร่าวๆ | ±10m (ค่าสัมบูรณ์) หรือ 1% |
| ความถี่ในการสุ่มตัวอย่าง | 100MHz |
| ความละเอียดขั้นต่ำ | 0.5m (100m/us) |
| วิธีการสุ่มตัวอย่าง: | การสุ่มตัวอย่างแบบต่อเนื่องอัตโนมัติอย่างเต็มที่ ไม่พลาดรูปคลื่นการปลดปล่อยใดๆ เลย |
| ชีพจรแรงดันต่ำ | ความกว้าง: 0.1uS และ 2uS แอมพลิจูด: 100Vpp |
| กำลังขับ | พลังเส้นทาง: 10W, กำลังกระแทก: 0 ~ 200W |
| กระแทกไฟฟ้าแรงสูง | 0～8KV 0～16KV 0～32KV |
| กระแสไฟฟ้าลัดวงจร | 0 ~ 320mA |
| เผาไหม้ด้วยพลัง | 0 ~ 2450J |
IV.บทนำของทุกส่วน
1. TDR
บทนำ
ระบบปฏิบัติการ Windows, โหมดการทำงานแบบสัมผัส, คำแนะนำออนไลน์ของผู้เชี่ยวชาญไร้สาย, สายเคเบิลวิทยาศาสตร์
การจัดการ การสร้างรายงานตามเวลาจริง10 พัลส์ 10 การวิเคราะห์การทับซ้อนของคลื่นวาบไฟในตัว
คำแนะนำในการใช้งาน ข้อมูลสายเคเบิล กล่องที่วัดได้ ฯลฯ
ด้วยการวัดความเร็ว การจัดการสายเคเบิล และอื่นๆ
Functions
ความถี่สุ่มตัวอย่าง 100MHz ความละเอียดขั้นต่ำ 0.5m (100m/us)
การสุ่มตัวอย่างแบบต่อเนื่องอัตโนมัติอย่างเต็มที่ ไม่พลาดรูปคลื่นการปลดปล่อยใดๆ
วิธีทดสอบ: fวิธีแลชโอเวอร์ วิธีพัลส์แรงดันต่ำ วิธีวิเคราะห์รูปคลื่นหลายแบบ
ข้อมูลจำเพาะหลัก:
| ความกว้างของพัลส์ | 100Vpp |
| ความกว้างของพัลส์ | 0.1uS และ 2uS |
| วัดระยะทาง | Smax: 30km |
| Smin: 15m | |
| ข้อผิดพลาดในการวัด | ข้อผิดพลาดสัมบูรณ์ของการวัดแบบหยาบ: ±10m |
| ข้อผิดพลาดเกี่ยวกับการวัดแบบหยาบ: ±1% (DL/T849.1-2004 ระบุไม่เกิน ± (1% L + 20) ม. โดยที่ L คือความยาวสายเคเบิล) | |
| โหมดแหล่งจ่ายไฟ | แหล่งจ่ายไฟ DC 12V/7Ah ในตัว สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 6 ชั่วโมงหรือแหล่งจ่ายไฟ AC 220V 50Hz ภายนอก |
2.ตัวชี้MC-33
การใช้งาน: ทำงานกับเครื่องกำเนิดไฟฟ้าแรงสูงเพื่อกำหนดตำแหน่งที่แน่นอนของจุดบกพร่อง นั่นคือ
เพื่อทำงานกำหนดตำแหน่งที่แม่นยำให้เสร็จสิ้นภายในช่วงการวัดคร่าวๆ ของจุดบกพร่องของสายเคเบิล
ประกอบด้วย :
เครื่องโฮสต์, เซ็นเซอร์ซิงโครนัสอะคูสติกและแม่เหล็กไฟฟ้า, หูฟังป้องกันเสียงรบกวนและเครื่องชาร์จ
ฟังก์ชันและดัชนี
1) คลื่นเสียงและคลื่นแม่เหล็กไฟฟ้าที่สร้างขึ้นเมื่อจุดบกพร่องถูกปล่อยออกได้
ได้รับพร้อมกันเพื่อกำหนดตำแหน่งของจุดบกพร่องของสายเคเบิล
2) ฟังก์ชั่นพินพอยต์แบบซิงโครนัสแบบอะคูสติกและแม่เหล็ก magnetic
แถบสัญญาณเสียง: ความถี่กลาง 400Hz,, ความลึกของแถบ:200Hz
สัญญาณ:80dB
ความแม่นยำของจุดพิน:0.1m
3) แหล่งจ่ายไฟ
แบตเตอรี่: แบตเตอรี่ลิเธียมในตัว แรงดันไฟฟ้า:7.4V ความจุ:3000AH
การบริโภค:300mA,,เวลาทำงานอย่างต่อเนื่อง>9ชั่วโมง
4) จอแสดงผล: 320 X 240 LCD
5) สภาพการทำงาน: อุณหภูมิ: -10 ℃-40 ℃, ความชื้น: 5-90％RH, ละติจูด <4500 ม.
ตัวติดตามเส้นทางเคเบิล
เราอายุ: เครื่องวัดเส้นทางเคเบิลเป็นเครื่องมือพิเศษสำหรับตรวจจับตำแหน่งและความลึกของหลุมฝังได้อย่างแม่นยำ
สายเคเบิลในบางช่วงการตรวจจับเส้นทางเสร็จสมบูรณ์โดยเครื่องกำเนิดสัญญาณเส้นทางและเครื่องรับสัญญาณเส้นทาง path
(เครื่องวัดจุดบกพร่องของสายเคเบิล);ความร่วมมือระหว่างทั้งสองใช้การดำเนินการเพื่อค้นหาตำแหน่งที่ถูกต้อง
เส้นทางสายเคเบิลภายในช่วงการฝังสายเคเบิลโดยประมาณ
องค์ประกอบหลัก
การตรวจจับเส้นทางส่วนใหญ่ประกอบด้วยเครื่องกำเนิดสัญญาณเส้นทางและเครื่องรับ path
ผมพารามิเตอร์ ndex
| ผู้รับ | ||
| ความถี่ในการทำงาน |
ความถี่ต่ำ (815hz), ความถี่กลาง (8kHz), ความถี่สูง (33kHz), ความถี่วิทยุ (83Khz), 50Hz
|
|
| โหมดทางอากาศ |
หุบเขาคลื่น (โหมดศูนย์) วิธีสูงสุดของคลื่น (โหมดพีค), วิธีแรงดันสเต็ปและวิธีแคลมป์กระแส (A Frame) |
|
| โหมดการทำงาน | ต่อสัญญาณคลื่นสี่เหลี่ยม | |
| ความแรงของสัญญาณ | แผนภูมิบันไดช่วงดิจิตอล 0-999 | |
| ได้รับการควบคุม | การปรับด้วยตนเอง ช่วงไดนามิก:100dB | |
| ตรวจจับความลึก | ความลึกสูงสุด >5ม | |
| ระยะตรวจจับสูงสุด | 30km | |
| การวัดความลึก | ตรวจจับสูงสุด 10m | |
| ความแม่นยำ: ความถี่ต่ำ | ±(1-5)%≤2.5m รัศมีความถี่:±(5-12)%≤2.5m | |
| เครื่องกำเนิดสัญญาณเส้นทาง | ||
| ความถี่ในการทำงาน |
ความถี่ต่ำ (815hz), ความถี่กลาง (8kHz), ความถี่สูง (33kHz), ความถี่วิทยุ (83Khz)
|
|
| โหมดการทำงาน |
การเชื่อมต่อโดยตรง, วิธีการต่อ (วิธีแคลมป์) วิธีการเหนี่ยวนำ |
|
| โหลด | 5 Ω—3000 Ω | |
| การแสดงอิมพีแดนซ์ | 5 หลัก | |
| ร้อนมากเกินไปและล้น | การป้องกันอัตโนมัติ | |
| กำลังขับ | ต่ำ กลาง และสูง | |
4.เครื่องกำเนิดไฟฟ้าแรงสูง
อุปกรณ์นี้รวมแหล่งกำเนิดไฟฟ้าแรงสูง DC, ตัวเก็บประจุ, อุปกรณ์ลูกจ่าย, ระบบอัตโนมัติ
อุปกรณ์ปล่อยและเครื่องทดสอบความผิดพลาดของสายเคเบิลในเครื่องมือทดลองระดับไฮเอนด์ประเภทรถเข็นอุปกรณ์
แก้ปัญหาความสะดวก การพกพา ความปลอดภัย และความน่าเชื่อถือของอุปกรณ์ทดลองแบบเดิมได้อย่างสมบูรณ์
เครื่องมือนี้ใช้ส่วนประกอบอิเล็กทรอนิกส์แรงดันสูงพิเศษที่มีความแม่นยำสูงและมีความเสถียรสูงและมีความถี่สูง
เทคโนโลยีไฟฟ้าแรงสูงทำให้โครงสร้างทั้งหมดเรียบง่ายเพื่อรักษานิสัยการใช้หม้อแปลงไฟฟ้า
และกล่องปฏิบัติการเพื่อสร้างไฟฟ้าแรงสูง DC เครื่องกำเนิดพัลส์ใช้การดำเนินการออกแบบที่มนุษย์สร้างขึ้น
โหมดและรวมการออกแบบวงจรไมโครที่เชื่อถือได้ปลอดภัยและเชื่อถือได้ ใช้งานง่ายด้วยสายตากระทบกระเทือนจริงๆ
ไม่เลว แต่ยังมีการกระทบต่อเวลาโดยอัตโนมัติ แรงกระแทกด้วยตนเอง และความต้านทานแรงดันเป็นความมีมนุษยธรรมมากที่สุด
รถเข็นประเภท DC ส่งผลกระทบต่ออุปกรณ์ไฟฟ้าแรงสูงใน
เป็นผลิตภัณฑ์ในอุดมคติสำหรับการตรวจจับข้อบกพร่องของสายไฟของเรา
ลักษณะการทำงานหลัก:
★ เอาต์พุตพัลส์แรงดันสูงมีความสม่ำเสมอและควบคุมได้
★ ด้วยการแสดงตัวชี้ระดับ 1.5 ระดับปัจจุบันและแรงดันไฟ ใช้งานง่ายและชัดเจน กระบวนการปล่อยผลกระทบมีความชัดเจนในทันที
★ การวัดแรงดันด้านข้างแรงดันสูง แม่นยำแบบเรียลไทม์
★ด้วยการป้องกันการเริ่มต้นเป็นศูนย์ ปลอดภัยและเชื่อถือได้
★การออกแบบการวัดไฟฟ้าแรงสูงที่ไม่ซ้ำใคร ในสถานะหยุด จะปล่อยประจุไฟฟ้าภายในของอุปกรณ์โดยอัตโนมัติ
★ เวลาปล่อยสามารถเลือกได้ระหว่างเวลาและโหมดแมนนวล;
★ด้วยฟังก์ชัน DC ทนต่อแรงดันไฟฟ้า;
★ติดตั้งภายในความแม่นยำสูงทดสอบโมดูสัญญาณผิดพลาดของสายเคเบิลสุ่มตัวอย่าง;
★รถเข็นออกแบบที่ใช้งานง่ายเพื่อการเคลื่อนย้ายที่ง่ายดาย
ดัชนีทางเทคนิคหลัก:
| กระแทกไฟฟ้าแรงสูง | 0 ~ 8KV 0 ~ 16KV 0 ~ 32KV ตัวเลือก |
| แรงดันบางส่วนแรงดันสูง |
ความแม่นยำของแรงดันไฟฟ้า 1.5
|
| ตัวเก็บประจุในตัว |
64/16/4μF
|
| ปล่อยพลังงาน | 2450J |
| เวลาที่กระทบ | ผลกระทบอัตโนมัติประมาณ 5 วินาที, เวลาควบคุมด้วยตนเอง |
| แรงกระแทก | 2KVA |
| ปริมาณ | 580L × 370W × 1080H |
| น้ำหนัก | ไม่เกิน 125KG (4uF) |
| แหล่งจ่ายไฟทำงาน | AC 220V±10% 50Hz±2Hz |
| อุณหภูมิโดยรอบ | -20～+50°C |
