อุปกรณ์ทดสอบแรงสูง 1.0%, ระบบทดสอบแรงดันอิมพัลส์ 30KJ

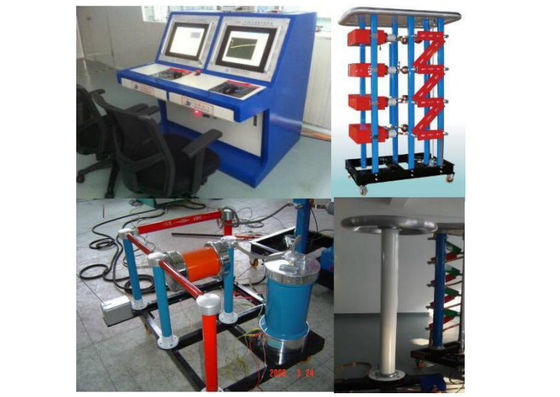

ระบบทดสอบแรงดันไฟฟ้าแรงกระตุ้น HV CDJS-300-30

1) ใช้สำหรับทดสอบแรงกระตุ้นการกระจ่างที่ทนต่อแรงดันไฟฟ้าของสายไฟฟ้าและอุปกรณ์เสริม, ฉนวน,

หม้อแปลงไฟฟ้า ฯลฯ...

2) ทดสอบแรงดันจำหน่าย (แรงดันอิมพัลส์ระบุ): ±300KV

3) การควบคุมความถูกต้อง: 0.1KV

4) การควบคุม PLC, คอมพิวเตอร์ควบคุมอุตสาหกรรม, หน่วยวัดออสซิลโลสโคปที่ทรงพลัง

5) จัดอันดับพลังงาน: 30KJ

6) ความจุสูงสุดของอุปกรณ์ชาร์จ DC: 5kVA

7) ด้วยฟังก์ชันทริกเกอร์

ประกอบด้วยระบบ

คุณสมบัติทั่วไป & พารามิเตอร์ทางเทคนิค

1) ใช้เพื่อทดสอบแรงกระตุ้นฟ้าผ่าที่ทนต่อแรงดันไฟของสายไฟฟ้าและอุปกรณ์เสริม ฉนวนไฟฟ้า

หม้อแปลงไฟฟ้า ฯลฯ...

2) แรงดันไฟฟฉาทั้งหมด (แรงดันไฟฟฉาระบุ): ± 300 kV

3) พลังงานที่กำหนด: 30 kJ

4) รูปคลื่นแรงดันไฟ: 1.2 / 50 µS

5) ความไม่แน่นอนของแรงดันชาร์จ: < ± 1.0%

6) เวลาทำงาน: 90 วินาทีใช้สำหรับไฟฟ้าแรงสูง > 2/3 * แรงดันไฟฟ้าที่กำหนด;45 วินาทีที่ใช้สำหรับ

IVG-300/30 ตัวกำเนิดแรงดันอิมพัลส์

1) แรงดันไฟทั้งหมด: ± 300 kV

2) จัดอันดับพลังงาน: 30kJ

3) แรงดันไฟจ่ายที่กำหนด / 1 ขั้นตอน: 100 kV

4) รูปคลื่นแรงดันไฟ: 1.2 / 50 µS

5) เวลาคลื่นด้านหน้า: 1.2±30%μs

6) เวลาคลื่นหาง: 50±20%μs, การสั่นที่จุดสูงสุดไม่เกิน 5% ของแอมพลิจูด

7) เวที: 3

8) ระยะความจุ: 2.0 µF/100kV

9) ความจุโหลด: 300pF-3000pF

อุปกรณ์ชาร์จ LGR-100 DC

1) ใช้ตัวควบคุมที่ขับเคลื่อนด้วยมอเตอร์เพื่อปรับแรงดันการชาร์จ

2) ใช้งานง่ายและชาร์จแรงดันไฟฟ้า

3) ความจุสูงสุด: 5kVA

4) แรงดันไฟฟ้า: 50kV/200V

CR-300 ตัวแบ่งแรงดัน Damping อ่อน

1) แรงดันไฟฟ้าที่กำหนด: ± 300 kV

2) ความจุสูงสุด: 300 pF

3) การตอบสนองของคลื่นสี่เหลี่ยม: Tα ≤ 100nS

4) โอเวอร์ยิง: β ≤ 20%

5) ความไม่แน่นอนของปัจจัยแบ่ง: Kε ≤ 1.0%

6) ประกอบด้วยตัวเก็บประจุและช่องเสียบอินเทอร์เฟซแกนลัดวงจรในหน้าแปลนตัวเก็บประจุ

7) ตัวต้านทานแดมเปอร์ใช้การกระจายแบบหลายส่วนและตัวเก็บประจุเป็นโครงสร้างที่ไม่เหนี่ยวนำ

8) แขน LV ประกอบด้วยตัวเก็บประจุแบบเสาหินแบบไม่เหนี่ยวนำแบบขนาน

ระบบควบคุมแรงดันอิมพัลส์ IGCS-300

1) ประกอบด้วยคอมพิวเตอร์ควบคุมอุตสาหกรรม, PLC, อุปกรณ์ควบคุมกระแสคงที่อัจฉริยะ, ชีพจรจุดระเบิด

เครื่องขยายเสียง, ตู้ควบคุม PLC, การ์ดบันทึกข้อมูล, เครื่องพิมพ์

2) การสื่อสารกับ PLC ด้วยใยแก้วนำแสง

3) ซอฟต์แวร์ระดับมืออาชีพในการเขียนโปรแกรมและการออกแบบ ใช้งานง่าย

4) พารามิเตอร์การรันและผลการวัดจะแสดงในหน้าจอคอมพิวเตอร์เป็นตัวเลขโดยตรง

5) การตั้งค่า การทำงาน พารามิเตอร์การวัด และการวิเคราะห์ไดอะแกรมสามารถทำได้ในคอมพิวเตอร์

6) ด้วยการควบคุมอัตโนมัติของคอมพิวเตอร์และการควบคุมฉุกเฉินด้วยตนเอง

7) ระบบการวัดด้วยออสซิลโลสโคปแบบดิจิตอล TDS-2012C

8) ด้วยช่องวัดสองช่องในออสซิลโลสโคป

9) ซอฟต์แวร์การวัดที่มีประสิทธิภาพ (ซอฟต์แวร์ทดสอบระบบ ATS)

10) ช่วงการตั้งค่าแรงดันไฟฟ้าในการชาร์จ: 0.0 ~ 100kV

11) แรงดันใช้งาน: 10.0 ~ 100kV

12) การควบคุมความถูกต้อง: 0.1kV

13) แรงดันไฟฟ้าชาร์จไม่เสถียร: ≤±0.5%

14) ช่วงการตั้งค่าเวลาแรงดันไฟฟ้าแบบขั้นบันได: 30 ~ 190 วินาทีพร้อมความแม่นยำในการควบคุม 1 วินาที, ความล่าช้าในการเตือน 2 วินาที

15) ช่วงการตั้งค่าเวลาทดสอบ: 0 ~ 99 ครั้งพร้อมความแม่นยำในการควบคุม 1 ครั้ง

16) หน้าจอแสดงผล: 17”LCD

ออสซิลโลสโคป TDS 2012C ระบบวัดแบบดิจิตอล

1) Channels: Double

2) แบนด์วิดท์: 100MHz

3) อัตราการสุ่มตัวอย่าง: 1.25Gs/s

4) ความละเอียดแนวตั้ง: 9 บิต

5) จอแสดงผล: สีสัน

6) ความแม่นยำในแนวตั้ง: ± 2%

7) ความแม่นยำในแนวนอน: ± 0.01%

8) ฟังก์ชั่นทริกเกอร์: ทริกเกอร์ล่วงหน้าและทริกเกอร์สัญญาณและกำหนดทริกเกอร์

9) ช่วงแรงดันไฟฟ้า: 200mV - 800V peak-peak (พร้อมหัววัดแรงดันสูง)

อะไหล่และอุปกรณ์เสริม

1) เสาทองแดงที่ต่อสายดินเพื่อความปลอดภัย: 2m

2) สายทองแดงถักเปีย: 5 ม.

3) สายทองแดงกราวด์ปล่อยความปลอดภัย: 40 m

4) สายไฟ สายโพรบ และสายควบคุม

5) หัวคลื่น, หางคลื่น, ความต้านทานการชาร์จ (ผลรวม: 12 ชิ้น)

6) ระบบการควบคุมภายใน การจ่ายไฟ สายสัญญาณ (สมบูรณ์)

7) ตัวแบ่งแรงสั่นสะเทือนร่างกายแรงสูง ผลิตภัณฑ์ทดสอบร่างกาย (สมบูรณ์)

8) ควบคุมด้วยรีเลย์สำรอง ฟิวส์ - 5 ชิ้น

9) รองรับข้อกำหนดและใบรับรองคุณภาพ

10) เจ้าหน้าที่รายงานผลการทดสอบ

11) หม้อแปลงไฟฟ้าแบบแยกส่วน (DIST-5kVA/380/220 50Hz): ป้องกันไฟกลับ - 1 ชุด

12) เครื่องกำเนิดพัลส์จุดระเบิด (AMF-10) - 1 ชุด

13) เครื่องพิมพ์ A4 - 1 ชุด
