รายละเอียดสินค้า:
การชำระเงิน:
|
| ระดับความแม่นยำ: | 0.05 | ใบสมัคร: | การรวมหน่วยทดสอบ |
|---|---|---|---|
| ช่วงแรงดันไฟฟ้าทั่วไป: | 0-120V | การทดสอบกระแสทั่วไป: | 0-20A |
| การทดสอบความถี่: | 45-65Hz | ความถูกต้อง: | 0.002HZ |
| ความแม่นยำของพลังงานที่ใช้งาน: | 0.05% | พลังงานปฏิกิริยา: | 0.1% |
| เน้น: | อุปกรณ์ทดสอบสถานีย่อย 0.05%,อุปกรณ์ทดสอบสถานีย่อย 0.002HZ,0.002HZ เครื่องวิเคราะห์ ct vt ดิจิตอล |
||

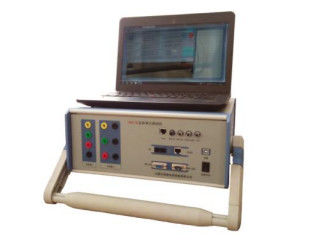

ระบบทดสอบหน่วยผสาน MUE1 series
อุปกรณ์ทดสอบ Smart Substation Digital CT / VT Test Merging Unit Tester
เข้ากันได้กับโปรโตคอล IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE, IEC60044-FT3
ดัชนีทางเทคนิค
| ระดับความแม่นยำ | 0.05 |
| การทดสอบแรงดันไฟแบบธรรมดา | |
| พิสัย | 0-120V, ช่วงการวัด 100V, 100/√3V |
| ช่วงที่ปรับได้และความแม่นยำ | 20%-150%, 0.05% |
| การทดสอบกระแสทั่วไป | |
| พิสัย | 0-20A ช่วงการวัด 5A & 1A |
| ช่วงที่ปรับได้และความแม่นยำ | 1%-120% |
| การทดสอบความถี่ | |
| พิสัย | 45-65HZ |
| ความแม่นยำ | 0.002HZ |
| ความแม่นยำในการทดสอบกำลังไฟฟ้าเข้า | |
| พลังที่ใช้งาน | 0.05 ชั้น |
| พลังงานปฏิกิริยา | 0.1 ชั้น |
| อินเทอร์เฟซใยแก้วนำแสง | |
| อินเทอร์เฟซใยแก้วนำแสง 1 กลุ่ม ST | |
| ส่งกำลัง | >-6dBm |
| ออปติคัลรับความไว | -38dBm |
| ซิงค์สัญญาณ | |
| อินพุตและเอาต์พุตซิงค์ออปติคัล | 2Nos |
| เอาต์พุตซิงค์ออปติคัล IRIG-B(DC) | 1ไม่ |
| ความแม่นยำของเวลาเอาต์พุตซิงค์ | ดีกว่า 100ns |
| แหล่งจ่ายไฟ | |
| แรงดันไฟฟ้าขาเข้า | AC220V±10% ,50/60Hz |
| การใช้พลังงาน | <20W |
| ขนาดและน้ำหนัก: 360x400x160mm, 7.5KGS | |
ลักษณะเฉพาะ
1) การนำแหล่งพลังงานมาตรฐานที่มีความแม่นยำสูงสามเฟสมาใช้ ตัวรวบรวมข้อมูล A/D ที่มีความแม่นยำสูง การซิงค์
หน่วยนาฬิกาเวลา มาตรฐานพื้นฐานของการสุ่มตัวอย่าง AC และหน่วยทดสอบ MU
2) การทำงานด้วยซอฟต์แวร์พีซี
3) การนำอัลกอริธึมการซิงค์ระดับสูงมาใช้และมากกว่าเทคโนโลยีการสุ่มตัวอย่าง 512 เท่า
4) การนำภาษา LabView และเทคโนโลยีเครื่องมือเสมือนมาใช้ HMI ที่เป็นมิตรและสะดวกในการใช้งาน
5) ด้วยการจำลองสัญญาณขนาดเล็ก ตระหนักถึงสัญญาณแรงดันคลื่นไซน์เวฟหลายความถี่
ช่วง 0-4V (RMS)
6) ข้อผิดพลาดความแม่นยำและการทดสอบประสิทธิภาพเวลาและการสื่อสารของการรวมหน่วยกับคอลเลกชันของ
อินพุตดิจิตอลหรืออนาล็อกหลายช่อง
7) การทดสอบข้อผิดพลาดความแม่นยำของการรวมยูนิตกับอินพุตแบบอะนาล็อกของคอลเล็กชันด้วย VT และ CT . แบบธรรมดา
8) การทดสอบความแม่นยำของการรวมยูนิตด้วยดิจิตอลอินพุตดิจิตอล CT/VT
9) การทดสอบข้อผิดพลาดความแม่นยำของดิจิตอล CT VT และการสอบเทียบค่าอนาล็อก
10) การทดสอบระดับการกระจายตัวของข้อความสุ่มตัวอย่าง
11) การทดสอบความสมบูรณ์ของข้อความสุ่มตัวอย่าง
12) การทดสอบข้อผิดพลาดในการเปรียบเทียบเวลาของการผสานหน่วยmer
13) การทดสอบข้อผิดพลาดในการรักษาเวลาของการรวมหน่วย
14) การทดสอบเวลาตอบสนองการสุ่มตัวอย่าง
15) การวิเคราะห์ข้อความแบบเต็มเฟรม
การทดสอบโปรโตคอล: ASDU, จุดสุ่มตัวอย่าง, หมายเลขซีเรียล, การหน่วงเวลาที่กำหนด, APPID, SVID, ที่อยู่ MC, สถานะการซิงค์
การวิเคราะห์แบบเต็มเฟรม วิเคราะห์รูปคลื่นของช่องทั้งหมด ค่าสุ่มตัวอย่าง & ส่งข้อความถึงข้อมูลต้นฉบับ
16) สามารถปรับเทียบหน่วยการควบรวมด้วยความถี่หรืออิทธิพลของฮาร์มอนิกได้
17) บันทึกข้อมูลข้อผิดพลาดของจุดทดสอบ สะดวกในการสอบถามข้อมูล จัดเก็บ และพิมพ์..
