รายละเอียดสินค้า:
การชำระเงิน:
|
| ระดับความแม่นยำ: | 0.02S (SCT) | ระดับความแม่นยำ: | 0.05S (SPT) |
|---|---|---|---|
| จัดอันดับหลักปัจจุบัน: | 1-3200A | จัดอันดับรองปัจจุบัน: | 5A, 1A |
| ช่วงการดำเนินงาน: | 1-120% ไม่ | จัดอันดับความถี่: | 50 หรือ 60hz |
| เน้น: | 1A อุปกรณ์ทดสอบหม้อแปลงกระแส,อุปกรณ์ทดสอบหม้อแปลงกระแส 120V,เครื่องทดสอบหม้อแปลงกระแส 0.02S |
||

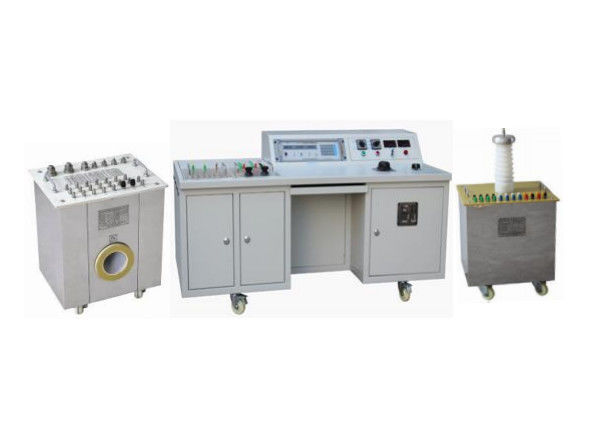

0.02S หม้อแปลงกระแสมาตรฐาน CT PT ระบบทดสอบอุปกรณ์ทดสอบ
| รายการวัด | ช่วงทดสอบ | |
|
การทดสอบความแม่นยำ CT |
จัดอันดับช่วงกระแสหลัก: | 1A-3200A |
| จัดอันดับกระแสรอง: | 5A, 1A | |
| ช่วงการทำงาน: | (1%-120%).ใน | |
|
การทดสอบความแม่นยำ PT |
จัดอันดับแรงดันไฟฟ้าหลัก (kV): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40.5, 40.5/√3 |
| จัดอันดับแรงดันไฟฟ้ารอง (kV): | 0.1, 0.1/√3, 0.11, 0.11/√3 | |
| ช่วงการทำงาน: | (20%-120%).ไม่ | |
ระดับความแม่นยำของอุปกรณ์วัด:
| รายละเอียดสินค้า | ระดับความแม่นยำ |
| CT มาตรฐาน (พร้อมแหล่งกระแส) | ±0.02S% |
| PT มาตรฐาน (พร้อมแหล่งจ่ายแรงดันไฟ) | ±0.05% |
| ภาระ CT | ±3% |
| ภาระ PT | ±3% |
| เครื่องทดสอบหม้อแปลงไฟฟ้า (Calibrator) | ±1% |
| ม้านั่งควบคุม |
ดัชนีทางเทคนิคของ HES-1C Transformer Tester
| รายการวัด: | ข้อผิดพลาดอัตราส่วน & ข้อผิดพลาดเฟสของ CT และ PT |
| จัดอันดับปัจจุบัน: | 5A, 1A |
| แรงดันไฟฟ้า: | 100V,110V,120V |
| ตัวคูณ: | 1/√3,1/3,1,1.5,2 |
| ระดับความแม่นยำ: | ±1% |
| ช่วงการทำงาน: | (1%-120%).ใน, (20%-120%).ไม่ |
| ความถี่: | 50Hz |
| ช่วงข้อผิดพลาดของอัตราส่วน: | ±0.0001% ~ ±19.99%(สามตำแหน่ง: 1.999‰, 19.99‰, 199.9‰. |
| ความละเอียดขั้นต่ำ:0.0001% | |
| ช่วงข้อผิดพลาดของเฟส: | 0.01' ~ ±900'(สามตำแหน่ง: 9.00',90.0',900') |
| ความละเอียดขั้นต่ำ: 0.01' | |
| ช่วงความต้านทาน: | 0.001Ω~ 19.99Ω |
| ความละเอียดขั้นต่ำ: 0.001Ω | |
| ช่วงการรับเข้า: | 0.001 มิลลิวินาที ~ 19.99 มิลลิวินาที |
| ความละเอียดขั้นต่ำ:0.001 มิลลิวินาที | |
| ฟังก์ชั่นปลุก: | ให้ฟังก์ชั่นปลุกเสียงและแสงเมื่อขั้วผิดปกติหรืออัตราส่วนไม่สอดคล้องกัน |
|
โหลดอินพุต: |
- ด้านรอง CT มาตรฐาน: ≈0.11Ω, COSφ≈1.0 - ด้านรองของวัตถุทดสอบ CT: ≈0.003Ω, COSφ≈1.0 - ด้านรอง PT มาตรฐาน: ≈0.05VA (100V) |
| อินเทอร์เฟซการสื่อสาร: | ให้อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232 |
| รูปแบบการแสดงผล: | LED |
| แหล่งจ่ายไฟ: | AC 220V±10%, 50Hz |
| การใช้พลังงาน: | < 20VA |
ดัชนีทางเทคนิคของปี FY47-49 ภาระ CT
| จัดอันดับปัจจุบัน: | 5A, 1A |
|
ภาระจัดอันดับ: |
ผม=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA ฉัน=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| ระดับความแม่นยำ: | ±3% |
| ช่วงการทำงาน: | (1%-120%).ใน |
| ความถี่: | 50Hz |
| ทนต่อแรงดันไฟฟ้า: | 2kV/1 นาที |
| ฉนวนกันความร้อน: | แอร์ |
| รูปแบบการทำงาน: | ระยะเวลาอันสั้น |
สายเคเบิลทดสอบกระแสไฟสูง
สายเคเบิลประกอบด้วย: 3000A(600mm2) x 3m x 1pc, 1000A(200mm2) x 3m x 1pc
500A(100mm2) x 3m x 2 ชิ้น, 250A(50mm2) x 3m x 2 ชิ้น
ดัชนีทางเทคนิคของ HLS-30G2 Standard CT พร้อมเครื่องกำเนิดกระแส
|
จัดอันดับกระแสหลัก (A): |
1,1.5,2,2.5,3,4,5, 7.5, 10, 12.5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| จัดอันดับรองปัจจุบัน: | 1A |
| จัดอันดับอัตราส่วนปัจจุบัน: | 1A～3200A/5A, 1A～3200A/1A |
| ระดับความแม่นยำ: | ความแม่นยำ 0.02S% หรือสูงกว่า (ตัวเลือก) |
| ภาระรองอันดับ: | 0.2Ω(ภาระคือ 5VA ที่ I2 = 5A, ภาระคือ 0.2VA ที่ I2 = 1A ) |
| ตัวประกอบกำลัง: | COSΦ=1.0 |
| ช่วงการดำเนินงาน: | (1%-120%).ใน |
|
โหมดการเชื่อมต่อ: |
ขั้วต่อคงที่ที่ช่วง Pri.current คือ 1A-450A การเชื่อมต่อแบบ Pass-through 2 รอบที่ Pri.current range คือ 500A-900A การเชื่อมต่อแบบ Pass-through 1 รอบที่ Pri.current range คือ 1000A-3200A |
| โครงสร้างผลิตภัณฑ์: | ด้วยแหล่งที่มาปัจจุบัน |
| แรงดันไฟฟ้าขาเข้า: | ไฟฟ้ากระแสสลับ 0-250V |
| ความจุของเครื่องกำเนิดกระแสไฟฟ้า: | ～20kVA |
| ความถี่: | 50/60Hz |
| ระดับแรงดันไฟฟ้า: | ไฟฟ้ากระแสสลับ 600V |
| ทนต่อแรงดันไฟฟ้า: | 2000V 1 นาที |
| ฉนวนขนาดกลาง: | แอร์ |
ดัชนีทางเทคนิคของ FY95 PT Burden box
| คำอธิบายผลิตภัณฑ์: | ภาระหม้อแปลงแรงดันไฟฟ้า |
| รุ่นผลิตภัณฑ์: | ปีงบประมาณ95 |
| แรงดันไฟฟ้า: | 100V, 100/√3V, 110V, 110/√3V |
| ตัวประกอบกำลัง: | COSФ=0.8 |
| ภาระจัดอันดับ (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| ภาระทั้งหมด: | 158.75VA |
| ระดับความแม่นยำ: | ±3% |
| ช่วงการทำงาน: | (20%-120%).Un |
| ความถี่: | 50Hz หรือ 60HZ |
| ทนต่อแรงดันไฟฟ้า: | 2kV/1 นาที |
| ฉนวนกันความร้อน: | แอร์ |
| รูปแบบการทำงาน: | ระยะเวลาอันสั้น |
| สภาพการทำงาน: | อุณหภูมิ: 10 oC~+40 oค |
| ความชื้นสัมพัทธ์ (RH): สูงถึง 85% (สูงสุด 90%) |
ดัชนีทางเทคนิคของ HJS-40G3 Standard PT (พร้อมเครื่องกำเนิดแรงดันไฟฟ้า)
| จัดอันดับแรงดันไฟฟ้าหลัก: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| จัดอันดับแรงดันไฟฟ้ารอง: | 100V, 100/√3V, 110V, 110/√3V |
| อัตราส่วนแรงดันไฟฟ้า (kV): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| ระดับความแม่นยำ: | 0.05% (ตัวเลือกที่มีความแม่นยำสูงกว่า) |
| ภาระรองอันดับ: | 0.2VA(100V, 110V), 0.07VA(100/√3V, 110/√3V) |
| ตัวประกอบกำลัง: | COSΦ=1.0 |
| ช่วงการดำเนินงาน: | (20%-120%).Un |
| ความถี่: | 50Hz หรือ 60Hz |
| ฉนวนกันความร้อน: | การหล่ออีพอกซีเรซินหรือน้ำมัน |
| โครงสร้างผลิตภัณฑ์: | พร้อมแหล่งจ่ายแรงดัน |
| แรงดันไฟฟ้าขาเข้าของแหล่งจ่ายแรงดัน: | ไฟฟ้ากระแสสลับ 0-250V |
