รายละเอียดสินค้า:
การชำระเงิน:
|
| แอปพลิเคชัน: | การทดสอบภาคสนาม | ฟังก์ชันทดสอบ: | Ratio, Ratio Error, Phase Error, ขั้ว...ฯลฯ |
|---|---|---|---|
| ความแม่นยำ: | 0.05% (ทดสอบอัตราส่วน) | ช่วงทดสอบอัตราส่วน: | 1-40000 |
| มิติ: | 367*292*150มม. | น้ำหนัก: | <8kgs |
| เน้น: | 0.05 Class Transformer Ratio Tester,เครื่องทดสอบอัตราส่วน Transformer สำหรับ Field,0.05 Class Transformer เปลี่ยนเครื่องวัดอัตราส่วน |
||

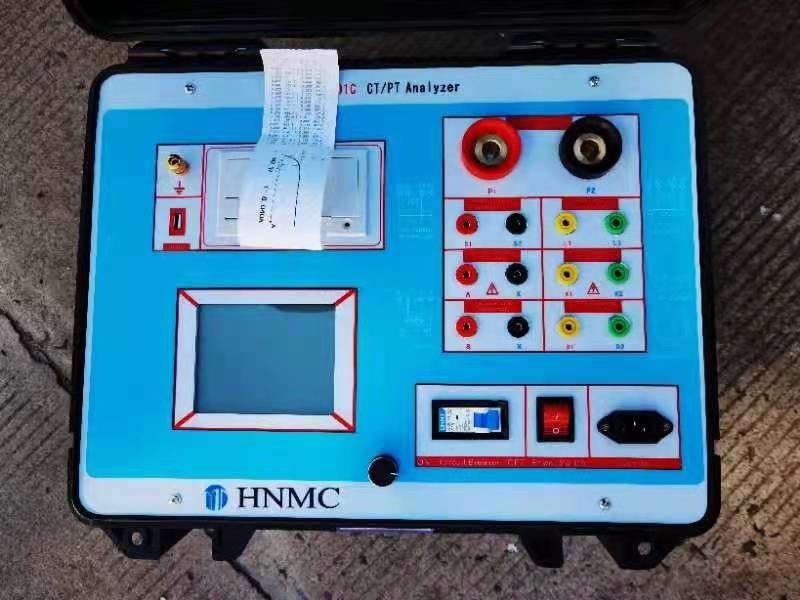

อุปกรณ์ทดสอบ CT PT แบบพกพา MCVT-01D
พารามิเตอร์ทางเทคนิคที่สำคัญ
| พารามิเตอร์ทางเทคนิคที่สำคัญ | |
| แหล่งจ่ายไฟปฏิบัติการ: | AC220V±20V, 50~60Hz |
| รูปคลื่นสัญญาณเอาท์พุตของอุปกรณ์จ่ายไฟ: | ไซน์เวฟ |
| แรงดันขาออกของเครื่องเดี่ยวของลักษณะการกระตุ้น: | 0～2500V |
| ชุดกระแสกระตุ้น: | 0～20 อา |
| กระแสไฟขาออกของเครื่องเดี่ยวของการทดสอบอัตราส่วนการเปลี่ยนแปลง | 0～600 A |
| ช่วงการวัดอัตราส่วน CT | 5~25000A/5A(5000A/1A) |
| ช่วงการวัดอัตราส่วน PT | 1～500KV |
| ช่วงโหลด | 5～500VA |
| ช่วงการวัดความต้านทาน | 0.1～300Ω |
| ข้อผิดพลาด: | ≤0.5%(0.3%*การอ่าน+0.2%*ช่วง) |
| อุณหภูมิในการทำงาน: | －10℃～+40℃ |
| ความชื้นสัมพัทธ์: | ＜90RH% |
| ระดับความสูง | ≤1000m |
| ขนาดโดยรวม (ยาว×กว้าง×สูง): | 450 *350 * 350(มม.) |
| น้ำหนัก: | ≤28 กก. |
คุณสมบัติ
1. การทดสอบ CT
ลักษณะการกระตุ้น (VA)
การทดสอบอัตราส่วน
การทดสอบขั้ว
การทดสอบความต้านทานของขดลวดทุติยภูมิ
การทดสอบภาระรอง
อัตราส่วนผิดพลาด
การทดสอบข้อผิดพลาดของเฟส
2. การทดสอบ PT (ประเภทแม่เหล็กไฟฟ้า)
ลักษณะการกระตุ้น (VA)
การทดสอบอัตราส่วน
การทดสอบขั้ว
การทดสอบความต้านทานของขดลวดทุติยภูมิ
การทดสอบภาระรอง
การทดสอบข้อผิดพลาดของเฟส
3. ให้พารามิเตอร์ CT & PT โดยอัตโนมัติรวมถึงแรงดัน / กระแสไฟฟ้าที่หัวเข่า, เส้นโค้งข้อผิดพลาด 10% & 5%,
ALF (ปัจจัยจำกัดความแม่นยำ), FS (ปัจจัยความปลอดภัยของเครื่องมือ), ค่าคงที่เวลารอง (Ts), Remanence
ค่าสัมประสิทธิ์ (Kr) การเหนี่ยวนำอิ่มตัว และอื่นๆ
4. ใช้หลักการทดสอบวิธีความถี่ต่ำและสามารถทำการทดสอบ CT กับข้อเข่าได้ถึง30KV
5. การทดสอบการรับเข้า CT
6. ใช้วิธีคลื่นสี่เหลี่ยมยอดนิยมและรับเส้นโค้งกระตุ้นที่สมบูรณ์แบบมากขึ้น
7. พื้นที่เก็บข้อมูลขนาดใหญ่สามารถบันทึกข้อมูลการทดสอบได้มากกว่า 100,000 รายการ
8. สร้างรายงาน Excel โดยตรงหลังจากเสร็จสิ้นการทดสอบ นอกจากนี้ยังสามารถพิมพ์โดยตรง
9. ใช้งานง่าย: การทดสอบความต้านทานขดลวด CT และการทดสอบแรงกระตุ้นและการทดสอบอัตราส่วนและการทดสอบขั้ว
ยกเว้นการทดสอบภาระ การทดสอบอื่นๆ ทั้งหมดใช้การเดินสายแบบเดียวกัน
