รายละเอียดสินค้า:
การชำระเงิน:
|
| ระดับความแม่นยำ: | 0.05, 0.02 | ความแม่นยำของมิเตอร์มาตรฐาน: | 0.05%, 0.02%, 0.01% |
|---|---|---|---|
| การทดสอบฮาร์มอนิก: | 2-21ครั้ง | เอาท์พุทแรงดันไฟฟ้า: | 1-480V |
| เอาท์พุทปัจจุบัน: | 1mA-120A, 200A (อุปกรณ์เสริม) | ความเสถียรของเอาต์พุต: | 0.05% หรือ 0.02% |
| เน้น: | 0.05 ม้านั่งทดสอบคลาสเมตร,120A ม้านั่งทดสอบคลาสเมตร,ม้านั่งทดสอบคลาสเมตรสามเฟส |
||

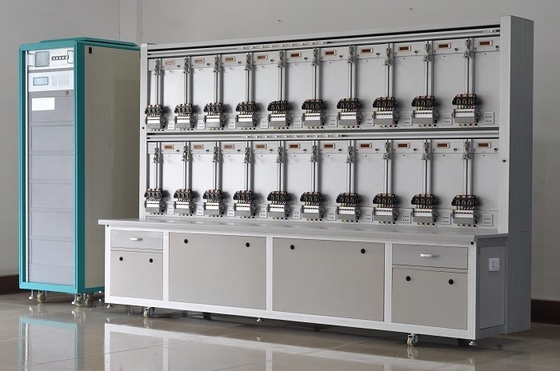

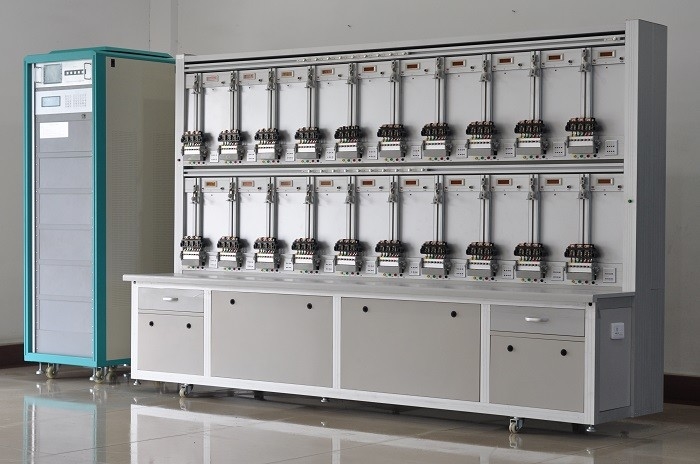

0.05 ม้านั่งทดสอบมิเตอร์ไฟฟ้าสามเฟส
1.1:LCDหน้าจอสัมผัส:
หลังจากเปิดเครื่องแล้ว ตั้งค่าเริ่มต้น เป็นอินเทอร์เฟซเริ่มต้น อินเทอร์เฟซหลัก
1.2:ใช้งานแท่นทดสอบมิเตอร์และตรวจสอบสถานะของแท่นทดสอบโดยใช้หน้าจอสัมผัส LCD
1.2.1การตั้งค่าพารามิเตอร์สำหรับเครื่องวัดพลังงานภายใต้การทดสอบ.
กด [Param] ลงในอินเทอร์เฟซการตั้งค่าพารามิเตอร์:
0.05 ม้านั่งทดสอบมิเตอร์ไฟฟ้าสามเฟส
พารามิเตอร์ทางเทคนิค
| ระดับความแม่นยำ | 0.05, 0.1 (ไม่บังคับ) |
| โวลต์เอาท์พุท | |
| ช่วงการปรับ | 3*(1-480V) (PN) |
| ปณิธาน | 0.01% |
| ความผิดเพี้ยนของเอาต์พุต | <0.5% |
| ความเสถียรของเอาต์พุต | 0.05% หรือดีกว่า |
| กำลังขับ | ≥ 30VA/ตำแหน่ง (กำลังทั้งหมดขึ้นอยู่กับตำแหน่งมิเตอร์) |
| เอาท์พุทปัจจุบัน | |
| ปรับช่วง | 3* (1mA~ 120A) สูงสุด 200A (อุปกรณ์เสริม) |
| ความละเอียดในการปรับ | 0.01% |
| ความผิดเพี้ยนของเอาต์พุต | <0.5% |
| ความเสถียรของเอาต์พุต | 0.05% หรือดีกว่า |
| กำลังขับ | ≥ 100VA/ ตำแหน่ง |
| การวัดเฟส | |
| ปรับช่วง | 0 ° ~ 360 ° |
| ปณิธาน | 0.01° |
| ความถี่ | |
| ช่วงเอาท์พุท | 45-65HZ |
| ปณิธาน | 0.01HZ |
| พารามิเตอร์อื่นๆ | |
| แหล่งจ่ายไฟ | 220V หรือ 3×240V/415V±10%, 50/60Hz±10% |
| สภาพแวดล้อม | 50ค ~ 400C / สูงถึง 90% RH |
0.05 ม้านั่งทดสอบมิเตอร์ไฟฟ้าสามเฟส
คำจำกัดความการเชื่อมต่อไฟสัญญาณเตือน ARM
ARM แผงควบคุมหลัก P2 PORT, 10-Cores เชื่อมต่อกับกล่องควบคุมหลักที่ต้องการเปิดรู ติดตั้งเบาะโลหะ 5 คอร์
ปลายทั้งสองรองรับการเชื่อมต่อ:
P2port 10-cores wire 5cores โลหะที่นั่ง
2 ฟุต +5V ------------------ 2 ฟุต +5V
ไฟเขียว 3 ฟุต (UO_10) ----- ไฟเขียว 3 ฟุต
ไฟเหลือง 4 ฟุต (UO_9) ----- ไฟเหลือง 4 ฟุต
ไฟแดง 5 ฟุต (UO_11) ------------ ไฟแดง 5 ฟุต
บอร์ดควบคุมสายภายนอก:LAMP_CTRLU.PcbDoc
ขนาดใหญ่ 2 คอร์เชื่อมต่อสีขาว 220v, สีดำ 0V ขนานกับสายไฟของมิเตอร์มาตรฐาน
แผนภาพการเดินสายไฟดังต่อไปนี้
แผงวงจรควบคุมไฟภายนอกเบื้องต้น:LAMP_CTRLU.PcbDoc
การกำหนดค่า
1) สามเฟส PS (แหล่งพลังงาน)
2) เครื่องวัดมาตรฐานสามเฟส คลาส 0.05 หรือ 0.02 หรือ 0.01
3)ชั้นวางมิเตอร์
จำนวนตำแหน่ง: 6, 10, 12, 20, 40, 48....เลือกได้
แต่ละชั้นวางมีสวิตช์ STOP ฉุกเฉินหนึ่งตัว
แต่ละตำแหน่งประกอบด้วย QCD 6 พิน 1 ตัว + หัวสแกน 1 หัว + แคลมป์ 1 เมตร + RS/232/485 . 1 ตัว
พอร์ตสื่อสาร + 1 แสดงข้อผิดพลาด + 1 ปุ่ม RESET + 1 ชุดสายแรงดันไฟฟ้า
+1 ICT (ต้องการ ICT หรือไม่ ขึ้นอยู่กับลูกค้า)
4) ซอฟต์แวร์คอมพิวเตอร์
5) คู่มือการใช้งาน
6) ตัวเลือก
0.05 ม้านั่งทดสอบมิเตอร์ไฟฟ้าสามเฟส
-หม้อแปลงกระแสแยก (ICT)
ระดับความแม่นยำ: 0.01% (0.5C-1-0.5L)
อัตราส่วนปัจจุบัน: 1:1 (1mA-120A)
เอาต์พุตปัจจุบัน: 3*(0.001-120)A (ทั้งหลักและรอง)
โหลดเอาต์พุตรอง: สูงสุด 0.5V (กระแสไฟขาออก 1mA-120A)
-MSVT
- คอมพิวเตอร์บุคลากร
- เครื่องพิมพ์
