รายละเอียดสินค้า:
การชำระเงิน:
|
| คลาส: | 0.05 | ช่วงปัจจุบัน: | สูงสุด 3150A หรือมากกว่า (ไม่บังคับ) |
|---|---|---|---|
| ช่วงแรงดันไฟฟ้า: | สูงถึง 35kv | โหมดการทำงาน: | โดยอัตโนมัติด้วยซอฟต์แวร์พีซี |
| ช่วงการดำเนินงาน: | 1%-120% | จัดอันดับความถี่: | 50/60 Hz |
| ม้านั่งทดสอบความจุสูงสุด: | 10KVA | ความแม่นยำ CT มาตรฐาน: | 0.05% หรือดีกว่า |
| เน้น: | อุปกรณ์ทดสอบ CT PT 35KV 0.05%,อุปกรณ์ทดสอบ CT PT 35KV,ชุดทดสอบหม้อแปลงเครื่องมือ 60HZ 35KV |
||
0.05% Standard Bench Type CT PT อุปกรณ์ทดสอบม้านั่งทดสอบ HES-10

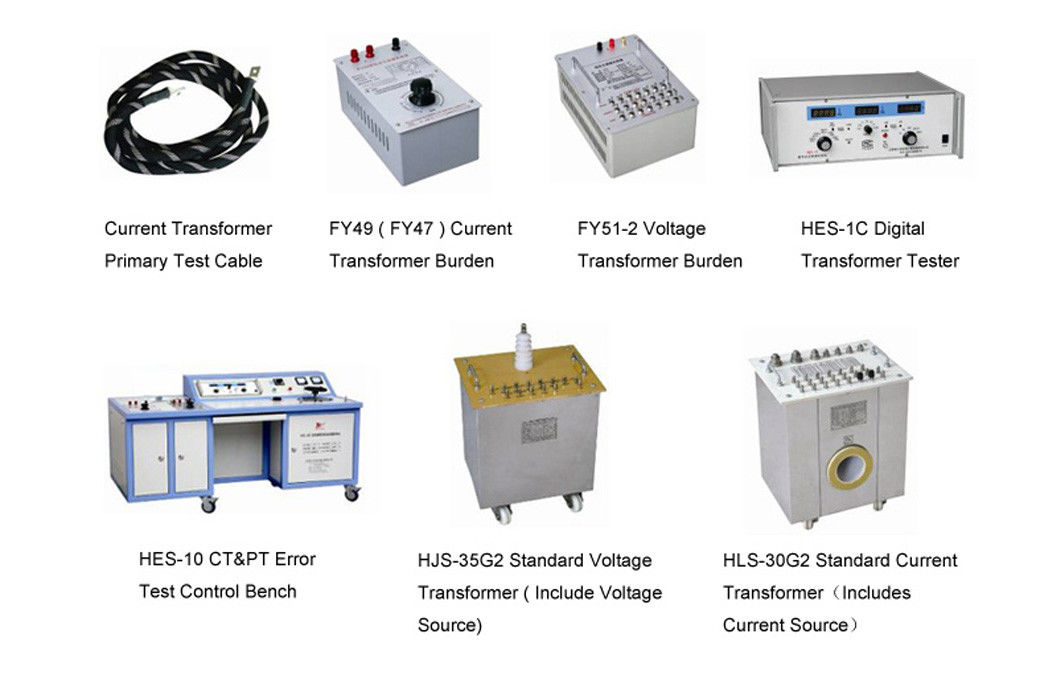

การกำหนดค่าระบบ:
1) HES-10 CT&PT ม้านั่งทดสอบ
2) เครื่องทดสอบหม้อแปลงไฟฟ้าดิจิตอล HES-1C
3) FY49 ภาระของหม้อแปลงกระแส (5A/1A ตัวเลือก)
4) HLS-30G2 หม้อแปลงกระแสมาตรฐาน (พร้อมแหล่งกระแส)
5) FY95 ภาระหม้อแปลงแรงดันไฟฟ้า (100V, 100 / √3V หรือข้อกำหนดอัตราส่วนอื่น ๆ )
6) หม้อแปลงแรงดันไฟฟ้ามาตรฐาน HJS-35G2 (พร้อมแหล่งกำเนิดแรงดัน)
7) สายเคเบิลทดสอบเบื้องต้นของหม้อแปลงกระแส
8) สายเคเบิลทดสอบรอง CT & PT
9) ซอฟต์แวร์ทดสอบพีซี
ฟังก์ชั่นหลัก
ข้อผิดพลาดอัตราส่วนและการทดสอบข้อผิดพลาดมุมเฟสของ CT & PT
พารามิเตอร์ทางเทคนิคและคุณสมบัติ
HES-10 CT&PT ม้านั่งทดสอบ
| แรงดันไฟฟ้าขาเข้า | AC 220+/-10% 50HZ, เฟสเดียว |
| แรงดันขาออก | ไฟฟ้ากระแสสลับ 0-250V |
| ความจุสูงสุด | 10KVA |
| วิธีการปรับ | ปรับด้วยมือ หยาบและละเอียด |
| “การล้างอำนาจแม่เหล็กแบบวงจรเปิด”, “การล้างอำนาจแม่เหล็กแบบวงจรปิด”, “การวัดข้อผิดพลาด” | |
| การป้องกันกระแสเกิน | |
| อุปกรณ์สามารถติดตั้งและวางได้: ภาระหม้อแปลงกระแสปีงบประมาณ, ภาระหม้อแปลงแรงดันปีงบประมาณ, เครื่องทดสอบหม้อแปลงไฟฟ้าดิจิตอล HES-1C, ฟังก์ชั่นการควบคุมอื่น ๆ | |
HES-1C เครื่องทดสอบหม้อแปลงไฟฟ้าดิจิตอล
| จัดอันดับปัจจุบันและแรงดัน | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V เป็นต้น |
| ช่วงการวัด | |
| อัตราส่วนผิดพลาด | ±0.0001% ~ ±19.99%(สามตำแหน่ง: 0.1999%, 1.999%, 19.99%)ความละเอียดขั้นต่ำ:0.0001% |
| ข้อผิดพลาดของเฟส | ±0.01' ~ ±900'(สามตำแหน่ง: 9.00',90.0',900')ความละเอียดขั้นต่ำ: 0.01' |
| อิมพีแดนซ์ | 0.001Ω~ 19.99Ωความละเอียดขั้นต่ำ: 0.001Ω |
| ค่าเข้าชม | 0.001 มิลลิวินาที ~ 19.99 มิลลิวินาทีความละเอียดขั้นต่ำ:0.001 ms |
| การใช้พลังงาน | < 20VA |
| จัดอันดับความถี่ | 50 หรือ 60HZ |
HLS-30G2 หม้อแปลงกระแสมาตรฐานพร้อมเครื่องกำเนิดกระแส
| จัดอันดับกระแสหลัก (A) | 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250,300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150....หรือมากกว่า (ตัวเลือก) |
| จัดอันดับรองปัจจุบัน | 5A, 1A |
| ระดับความแม่นยำ | 0.05% หรือสูงกว่า |
| โหลดรองอันดับ | 0.2 โอห์ม |
| ความถี่ | 50HZ |
| ช่วงการดำเนินงาน | 1% - 120% |
| แหล่งที่มาปัจจุบัน ความจุ | 10kVA ขึ้นไป |
FY49 ภาระหม้อแปลงกระแส
| จัดอันดับปัจจุบัน | 5A หรือ 1A (อุปกรณ์เสริม) |
| ช่วงการดำเนินงาน | 1%--120% |
| โหลดพิกัด (VA) |
CosФ = 0.8: 2.5, 3.75, 5, 6.25, 7.5, 10, 12.5, 15, 20, 25, 30, 40, 50, 60 VA หรือมากกว่าตัวเลือก CosФ = 1.0: 2.5, 3.75, 5, 6.25, 7.5, 10 VA หรือมากกว่าตัวเลือก |
| อัตราความถี่ | 50Hz |
| ระดับความแม่นยำ | ±3% |
FY95 ภาระหม้อแปลงแรงดัน
| แรงดันไฟฟ้า | 100V, 100/√3V หรือมากกว่าตัวเลือก |
| ช่วงการทำงาน | 20%--120% |
| โหลดสูงสุด | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (โหลดทั้งหมด:158.75 VA) หรือตัวเลือกเพิ่มเติม |
| ข้อผิดพลาดพื้นฐาน | ±3% |
| ตัวประกอบกำลัง | COSФ=0.8 |
| จัดอันดับความถี่ | 50Hz |
หม้อแปลงแรงดันไฟฟ้ามาตรฐาน HJS-35G3 พร้อมเครื่องกำเนิดแรงดันไฟฟ้า
| จัดอันดับแรงดันไฟฟ้าหลัก | 6kV,10kV,15kV,22kV,35kV หรือมากกว่าตัวเลือก |
| จัดอันดับแรงดันไฟฟ้ารอง | 100V,100/√3V,110V,110/√3V หรือมากกว่าตัวเลือก |
| ระดับความแม่นยำ | ระดับความแม่นยำ 0.05% หรือสูงกว่า |
| ความจุรอง | 0.5VA หรือมากกว่าตัวเลือก |
| ตัวประกอบกำลัง | cosΦ=1.0 |
| ความถี่ไฟฟ้า | 50HZ |
| ช่วงของแรงดันไฟฟ้าที่ใช้งาน | 20%--120% |
| สายเคเบิลทดสอบหลักของหม้อแปลงกระแส |
2000A x 3 ม. x 1 ชุด,1000A x 5 ม. x 1 ชุด 500A x 1.5mx 2 ชุด, 250A x 1.5mx 2 ชุด, 100A x 1.5mx 2 ชุด |
| CT PT สายเคเบิลทดสอบรอง | ให้ |
