รายละเอียดสินค้า:
การชำระเงิน:
|
| แอปพลิเคชันฟิลด์: | Lab, Power Company, ผู้ผลิตมิเตอร์ | ฟังก์ชั่นทดสอบ: | ข้อผิดพลาดพื้นฐาน เริ่มการทดสอบ การทดสอบการคืบคลาน.... |
|---|---|---|---|
| ประเภทมิเตอร์: | เครื่องกลไฟฟ้า อิเล็กทรอนิกส์ ปิดลิงค์ | ระดับความแม่นยำ: | 0.02, 0.05, 0.1 |
| ช่วงแรงดันไฟฟ้า: | 1-450V | ช่วงปัจจุบัน: | 1mA-120A |
| เสถียรภาพของผลผลิต: | 0.05%, 0.02% | การบิดเบือน: | น้อยกว่า 0.5% |
| เน้น: | 0.02 Class 450V อุปกรณ์ทดสอบพลังงานเมตร,0.02 Class Energy Meter อุปกรณ์ทดสอบ,450V PWM Electric Meter อุปกรณ์ทดสอบ |
||
โสด & สามเฟส ม้านั่งทดสอบมิเตอร์ MCTB20B
พารามิเตอร์ทางเทคนิค
| ระดับความแม่นยำ | 0.05, 0.1 (ไม่บังคับ) |
| แรงดันขาออก | |
| พิสัย | 3*(1-450V) (PN) |
| ความละเอียด | 0.01% |
| THD | <0.5% |
| ความแม่นยำและความเสถียร | 0.05% หรือ 0.02% |
| ความจุ | ≥ 800VA/เฟส (20 ตำแหน่ง) |
| เอาท์พุทปัจจุบัน | |
| พิสัย | 3* (1mA~ 120A) สูงสุด 200A |
| ความละเอียด | 0.01% |
| การบิดเบือน | <0.5% |
| ความแม่นยำและความเสถียร | 0.05% หรือ 0.02% |
| ความจุ | ≥ 2500VA/เฟส (20 ตำแหน่ง) |
| มุมเฟส | |
| ช่วงการปรับ | 0 ° ~ 360 ° |
| ความละเอียด | 0.01° |
| ความถี่ | |
| พิสัย | 45-65HZ |
| ความละเอียด | 0.01HZ |
| พารามิเตอร์อื่นๆ | |
| ค่าต่าง ๆ ของแรงดันไฟแต่ละเฟสและค่าเฉลี่ย | <0.5% |
| ค่าที่แตกต่างกันของแต่ละเฟสปัจจุบันและค่าเฉลี่ย | <1% |
| ฐานเวลา | 1 ~ 9999s |
| ฉนวนระหว่างวงจรแรงดันกับวงจรกระแส ระหว่างวงจรกับดิน | ≥ 5MΩ |
| แหล่งจ่ายไฟ | 220V หรือ 3×240V/415V±10%, 50/60Hz±10% |
| สภาพแวดล้อม | 50ค ~ 400C / สูงถึง 90% RH |
คุณสมบัติ
1) เทคโนโลยี PWM (การปรับความกว้างพัลส์)
2) การออกแบบโมดูลาร์ช่วยให้กำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ได้ตามความต้องการของลูกค้า
3) ทำการทดสอบพื้นฐานทั้งหมด เช่น การอุ่นเครื่อง การทดสอบการคืบ เริ่มการทดสอบ ข้อผิดพลาดพื้นฐาน ส่วนเบี่ยงเบนมาตรฐาน และอื่นๆ
4) ทำการทดสอบการหมุนด้วยการนับพัลส์และฐานเวลาด้วยค่า KWH
5) โหมดการทดสอบ: การทำงานแบบอัตโนมัติหรือแบบแมนนวลด้วยหน้าจอสัมผัสควบคุมแบบแมนนวล (MCU)
6) สามารถทดสอบเครื่องวัดเครื่องกลแบบเฟสเดียวและแบบสามเฟสได้ทุกประเภท มิเตอร์อิเล็กทรอนิกส์ CT/PT
เครื่องวัดการทำงาน, เครื่องวัดอัจฉริยะ, เครื่องวัดแบบปิดและอื่น ๆ
7) การแสดงการคำนวณข้อผิดพลาดพร้อมปุ่มรีเซ็ตในแต่ละตำแหน่งมิเตอร์
8) อุปกรณ์เชื่อมต่อแบบรวดเร็ว (QCD) ที่ยืดหยุ่นได้เพื่อความสะดวกในการเปลี่ยนจากมิเตอร์สามเฟส
เป็นมิเตอร์เฟสเดียว
9) ค้นหาเครื่องหมายสีดำ & จับภาพสำหรับดิสก์หมุน
10) สอบเทียบเมตรเครื่องกลหรืออิเล็กทรอนิกส์ด้วยค่าคงที่ต่างกันได้ในเวลาเดียวกัน
11) ซอฟต์แวร์พีซีที่ทรงพลังสำหรับการวิเคราะห์ข้อมูล การเล่นรูปคลื่น และการส่งออกรายงานโดยละเอียด
12) อินพุตบาร์โค้ดสากลและรองรับบาร์โค้ดที่กำหนดด้วยตัวเอง
13) โซลูชันอัจฉริยะสำหรับการสอบเทียบด้วยซอฟต์แวร์ที่อัปเดตได้
14) การจัดเก็บข้อมูลชั่วคราวสำหรับการสอบเทียบอย่างต่อเนื่องในภายหลัง
15) บันทึกการทดสอบบันทึกในฐานข้อมูลด้วยรูปแบบ MDB หรือรูปแบบอื่นที่จำเป็น
16) สอบเทียบพารามิเตอร์รวมทั้งแรงดัน กระแสของแต่ละเฟส ความต่างเฟส/เฟส
พลังงานแอคทีฟ/รีแอกทีฟ/พลังงานที่ชัดเจนของแต่ละเฟส พลังงานแอคทีฟทั้งหมด/รีแอคทีฟ/พลังงานที่ชัดเจน ตัวประกอบกำลังทั้งหมด
ความถี่ ฯลฯ ด้วยการแสดงกราฟเวกเตอร์แบบเรียลไทม์
17) ทดสอบฮาร์มอนิก 2-40 ครั้ง และวิเคราะห์/แสดงฮาร์มอนิก
18) พร้อมสิ่งอำนวยความสะดวกเพื่อทดสอบความต้องการสูงสุดที่ชัดเจนซึ่งบันทึกเป็นเมตรและดำเนินการทดสอบการลงทะเบียน
(ลูกค้าควรจัดเตรียมโปรโตคอลการสื่อสารมิเตอร์สำหรับฟังก์ชันนี้)
19) ฟังก์ชั่นการทดสอบตัวเองสำหรับกำลังไฟฟ้าทุกเฟส ความเสถียรของกำลังรวม ความสมมาตรของแรงดันไฟ 3 เฟสและกระแส
20) ซอฟต์แวร์พีซี (การสื่อสารโดย RS232) สามารถรับรู้ฟังก์ชั่นการเชื่อมต่อ MIS net interface ได้อย่างง่ายดาย
อัพเกรดในอนาคตหากจำเป็น
21) การป้องกัน: กระแสไฟเปิด, ไฟฟ้าลัดวงจรและทำงานผิดปกติ, การป้องกันอัตโนมัติและการกู้คืนอัตโนมัติ
22) ปุ่ม Start & Stop บนแหล่งพลังงาน
23) ติดตั้งไฟสัญญาณเตือนที่ด้านบนของแหล่งพลังงาน
24) สามารถตั้งค่าและเอาท์พุตอิสระของแรงดันและกระแสแต่ละเฟส, มุมเฟส
MTB ประกอบด้วย:
1) เครื่องวัดมาตรฐานอ้างอิงสามเฟส
2) แหล่งพลังงานสามเฟส
3) แท่นยึดมิเตอร์
4) MCU (ชุดควบคุมแบบแมนนวล, การทำงานของหน้าจอสัมผัส)
5) การสแกนหัว
6) ระบบประมวลผลและคำนวณและบ่งชี้ข้อผิดพลาด
7) ซอฟต์แวร์ PC, PC, เครื่องพิมพ์ ฯลฯ
ข้อกำหนดทางเทคนิค
สามพีห่าase แหล่งพลังงาน
|
แรงดันไฟฟ้า ที่มา ช่วงเอาต์พุต: 3 x (0-380V) PN ความละเอียด: 0.01% การบิดเบือน: ≤ 0.5% ความเสถียรของเอาต์พุต: ≤0.05% /3minutes กำลังขับ: มากกว่า 800VA ต่อเฟส การตั้งค่าความถูกต้องของแอมพลิจูด: 0.05% |
แหล่งที่มาปัจจุบัน: ช่วงเอาต์พุต: 3 x (1mA ~ 120A) ความละเอียด: 0.01% การบิดเบือน: ≤ 0.5% ความเสถียรของเอาต์พุต: 0.05%/3minutes ความจุ: มากกว่า 2800VA ต่อเฟส การตั้งค่าความถูกต้องของแอมพลิจูด: 0.05% |
|
|
มุมเฟสเอาท์พุท: ช่วงการปรับ: 0 ° ~ 360 ° ความละเอียด: 0.01° การตั้งค่าความแม่นยำ: 0.05 ° |
ความถี่เอาท์พุท ช่วงการปรับ: 45Hz ~ 65Hz ความละเอียด: 0.01Hz
|
|
อื่นๆ คุณสมบัติ
1) มีวงจรป้องกันไฟฟ้าลัดวงจรและเกินพิกัดในวงจรแรงดันไฟ
2) มีวงจรเปิดและป้องกันการโอเวอร์โหลดในวงจรกระแสไฟ
3) มีจอแสดงผลแสดงช่วงการทำงานและจุดโหลดและบ่งชี้ความผิดปกติในกรณีผิดปกติ
4) ด้วยวงจรเปิด / ปิดกระแสและแรงดันสำรอง
5) ชิ้นส่วนทั้งหมดรวมทั้งแหล่งจ่ายแรงดัน/กระแสและมิเตอร์มาตรฐานอ้างอิงที่ติดตั้งในตู้ปิด
6) มีพัดลมระบายอากาศและระบายความร้อนสำหรับระบายความร้อน
7) มีตัวล็อคที่ประตูด้านหน้าและด้านหลังเพื่อป้องกัน
8) ประตูหน้าพร้อมหน้าต่างกระจกสำหรับแสดงหน้าจอสัมผัสและจอแสดงผลมิเตอร์มาตรฐาน
9) ฐานเวลา: 1 ~ 9999s
10) ฉนวนระหว่างวงจรแรงดันกับวงจรกระแส ระหว่างวงจรกับโลก: ≥ 5MΩ
11) แหล่งจ่ายไฟ: 240V หรือ 3×240V/415V±10%, 50/60Hz±10%
12) สภาพแวดล้อม: อุณหภูมิ 50C ~ 400ค
13) ความชื้นสัมพัทธ์: สูงถึง 90%
สามพีห่าase อ้างอิง เมตร
1. ระดับความแม่นยำ: 0.05 หรือ 0.02
2. ช่วงการวัด & ความแม่นยำ
| พารามิเตอร์ | ช่วงการวัด | ความละเอียด | ความแม่นยำ |
| เฟสแรงดันเป็นกลาง | 1V ~ 576V | 6 หลักที่ถูกต้อง | 0.05% หรือ 0.02% (10-576V) |
| ปัจจุบัน | 3 x (1mA ~ 120A) |
6 หลักที่ถูกต้อง |
0.05%หรือ0.02% (10mA-120A) |
| พลังที่ใช้งาน & ชัดเจน / พลังงาน | 40V ~ 576V / 10mA ~ 120A | 6 หลักที่ถูกต้อง | 0.05% หรือ 0.02% |
| พลังงานปฏิกิริยา / พลังงาน | 40V ~ 576V / 10mA ~ 120A | 6 หลักที่ถูกต้อง | 0.1% หรือ 0.05% |
| ตัวประกอบกำลัง (PF) | -1.0 ~ +1.0 | 6 หลักที่ถูกต้อง | ±0.0005 |
| มุมเฟส | 0 º ~ 360º | 6 หลักที่ถูกต้อง | 0.02º (10-576V, 10mA-120A, คลื่นไซน์) |
| ความถี่ | 40Hz ~ 70Hz | 6 หลักที่ถูกต้อง | 0.005% |
3. เอาต์พุตพัลส์
เอาท์พุทแรงกระตุ้นพลังงาน
ความถี่แรงกระตุ้น: FH=CH.P/3600(HZ);ฟลอริด้า=FH/10000(เฮิร์ตซ์)
ระดับเอาต์พุต: TTL
ตารางค่าคงที่ (สำหรับทุกช่วงแรงดัน/กระแสภายใน)
| 100A | 50A | 25A | 10A | 5A | 2.5A | |
| 480V | 4x105 | 8x105 | 1.6x106 | 4x106 | 8x106 | 1.6x107 |
| 240V | 8x105 | 1.6x106 | 3.2x106 | 8x106 | 1.6x107 | 3.2x107 |
| 120V | 1.6 x106 | 3.2x106 | 6.4x106 | 1.6x107 | 3.2x107 | 6.4x107 |
| 60V | 3.2x106 | 6.4x106 | 1.28x107 | 3.2x107 | 6.4x107 | 1.28x108 |
| 1A | 0.5A | 0.25A | 0.1A | 0.05A | 0.025A | |
| 480V | 4x107 | 8x107 | 1.6x108 | 4x108 | 8x108 | 1.6x109 |
| 240V | 8x107 | 1.6x108 | 3.2x108 | 8x108 | 1.6x109 | 3.2x109 |
| 120V | 1.6x108 | 3.2x108 | 6.4x108 | 1.6x109 | 3.2x109 | 6.4x109 |
| 60V | 3.2x108 | 6.4x108 | 1.28x109 | 3.2x109 | 6.4x109 | 1.28x1010 |
4. จอแสดงผล (6 หลัก): แรงดันไฟ กระแสไฟ แอ็คทีฟ/รีแอกทีฟ/พลังงานที่ชัดเจน ตัวประกอบกำลัง มุมเฟส ความถี่
รูปคลื่น แผนภาพเวกเตอร์ การวิเคราะห์ฮาร์มอนิก...ฯลฯ
5. อินเทอร์เฟซ: RS-232 และ/หรือ RS-485
6. พาวเวอร์ซัพพลาย:240V±15%, 50Hz/60HZ±5%, การใช้พลังงาน: ~ 20VA
7. สภาพแวดล้อมในการทำงาน
อุณหภูมิ: 50 ค ~ 400 ค; ความชื้นสัมพัทธ์: ≤ 90% ก๊าซไม่กัดกร่อน
8.น้ำหนัก: ~ 7.5kgs
ชั้นวางมิเตอร์ การกำหนดค่า

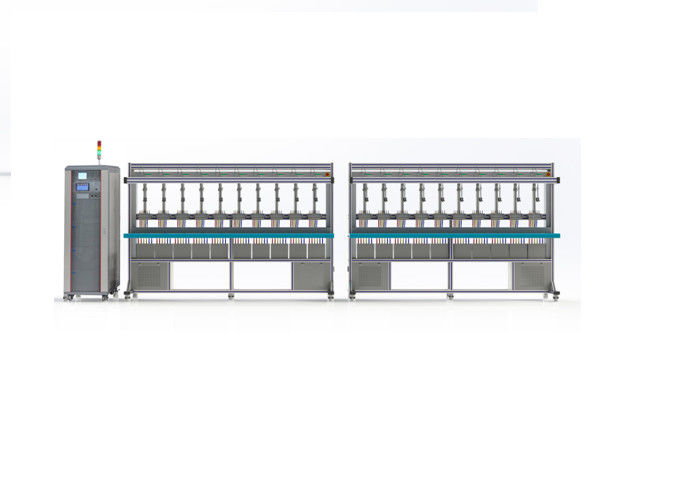

ชั้นวางทดสอบสามเฟส (20 ตำแหน่ง สองชั้นวาง หนึ่งแถว)
ชั้นทดสอบสามเฟส
จำนวนตำแหน่ง: 20 (6, 8,10, 12, 16, 32, 40 นอกจากนี้ยังมีตัวเลือก)
สวิตช์หยุดฉุกเฉินสองตัว
แต่ละตำแหน่งประกอบด้วย: 1 QCD 6 พิน + 1 หัวสแกน + การติดตั้ง 1 เมตร
+ 1 RS/232/485+1 โพรบออปติคัล (การอ่านมิเตอร์ DLMS) + พอร์ตสื่อสาร + 1 การแสดงข้อผิดพลาด (4.5 หลัก)
+1 พอร์ตพัลส์ BNC + ปุ่ม RESET 1 ปุ่ม + สายไฟแรงดันไฟ 1 ชุด+1 ICT
ข้อกำหนดสำหรับการสอบเทียบมิเตอร์มาตรฐานกับมาตรฐานระดับสูง
เซิร์ฟเวอร์ซีเรียลหนึ่งเครื่อง
ข้อมูลจำเพาะของหม้อแปลงกระแสแยก (ICT):
ระดับความแม่นยำ: 0.01% (0.5C-1-0.5L)
อัตราส่วนปัจจุบัน: 1:1 (1mA-120A)
เอาต์พุตปัจจุบัน: 3*(0.001-120)A (ทั้งหลักและรอง)
