รายละเอียดสินค้า:
การชำระเงิน:
|
| HV ที่ใช้งานได้: | สูงถึง 132KV | โหมดการทำงาน: | หน้าจอสัมผัส |
|---|---|---|---|
| ทดสอบระยะทาง: | 60kms | ทดสอบความลึก: | 2-5m |
| เน้น: | อุปกรณ์ทดสอบแรงดันสูง 132KV,อุปกรณ์ทดสอบแรงดันสูง 60 กม.,เครื่องตรวจจับข้อบกพร่องของสายเคเบิล 5 ม. |
||
0-25KV 0-33KV 0-132KV ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิล
I. ฟังก์ชัน
ตรวจจับความผิดปกติของฉนวนหลักของสายไฟที่มีระดับแรงดันไฟฟ้าสูงสุด 32kV ;ปรับความยาวสายเคเบิล
ตรวจจับทิศทางและความลึกของสายฝังได้อย่างแม่นยำ
ครั้งที่สองการกำหนดค่า
|

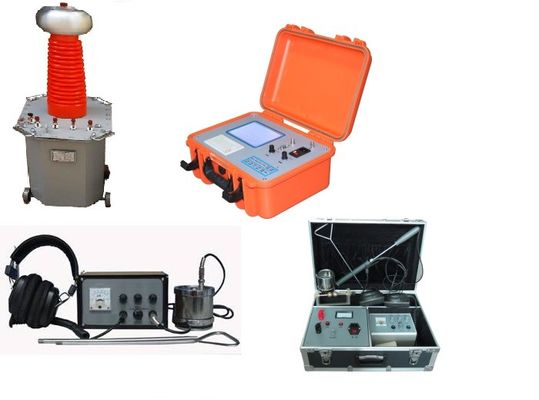

ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิล
|
ชื่อ | จำนวน | |
| TDR | 1 | ||
| อุปกรณ์เสริม 110kV | ตัวชี้พิน | 1 | |
| ตัวติดตามเส้นทางเคเบิล | 1 | ||
| ชุดทดสอบแรงดันไฟฟ้าทนต่อแรงดันไฟฟ้า | หม้อแปลงไฟฟ้าแรงสูงรุ่นทดลอง | 1 | |
| กล่องปฏิบัติการ | |||
| ตัวเก็บประจุแบบพัลส์จัดเก็บ | 1 | ||
0-25KV 0-33KV 0-132KV ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิล
สาม.ข้อมูลทางเทคนิคหลัก
1) ระบบปฏิบัติการ Windows, โหมดการทำงานแบบสัมผัส, คำแนะนำออนไลน์ของผู้เชี่ยวชาญไร้สาย, สายเคเบิลวิทยาศาสตร์
การจัดการ การสร้างรายงานตามเวลาจริงคำแนะนำการใช้งานในตัว ข้อมูลสายเคเบิล กรณีวัด
2) ฟังก์ชั่นระบบ: การวัดระยะทางผิดพลาด, ตำแหน่งจุดบกพร่อง, การทดสอบความเร็วการแพร่กระจาย, ความต้านทานความผิดพลาด
ค่า, การค้นหาเส้นทางสายเคเบิล, การตรวจจับความลึกฝัง ฯลฯ
3) วิธีการทดสอบ: ชีพจรแรงดันต่ำ, วิธีวาบไฟ, วิธีเสียง, การซิงโครไนซ์เสียงแม่เหล็ก
วิธี วิธีหุบเขา วิธีพีค วิธีเหนี่ยวนำแม่เหล็กไฟฟ้า ฯลฯ
| การควบคุมการแสดงผล | |
| ตัวทดสอบแฟลช |
5.7 นิ้วอุตสาหกรรม- เกรด one-machine control, ในตัว 12 โวลต์/7Ah DC power supply, สามารถทำงานได้อย่างต่อเนื่อง 8 ชั่วโมงอื่น ๆ ถูกควบคุมโดยไมโครคอมพิวเตอร์ชิปตัวเดียว, การแสดงตารางตัวชี้;
|
| ช่วงทดสอบ | |
| ระยะทดสอบ | 60km |
| การตรวจจับความลึก | 2-5m |
| ความแม่นยำในการวัด | |
| ข้อผิดพลาดในการวัดคร่าวๆ | ±10m (ค่าสัมบูรณ์) หรือ 1% |
| ข้อผิดพลาดในการทดสอบที่แม่นยำ | ±0.2m (จุด เส้นทาง และความลึก) |
| ความถี่สุ่มตัวอย่าง | 100MHz ความละเอียดขั้นต่ำ 0.5m (100m/us) |
| วิธีการสุ่มตัวอย่าง |
การสุ่มตัวอย่างแบบต่อเนื่องอัตโนมัติอย่างเต็มที่ ไม่พลาดรูปคลื่นการปลดปล่อยใดๆ เลย
|
| ชีพจรแรงดันต่ำ | |
| ความกว้าง | 0.1uS และ 2uS |
| แอมพลิจูด |
100Vpp
|
| กำลังขับ | |
| พลังเส้นทาง | 100W |
| แรงกระแทก | 0 ~ 25kW |
| กระแทกไฟฟ้าแรงสูง | 0～140KV |
| กระแสไฟฟ้าลัดวงจร | 0 ~ 100mA |
| เผาไหม้ด้วยพลัง | 0 ~ 5000J |
0-25KV 0-33KV 0-132KV ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิล
IV.บทนำของทุกส่วน

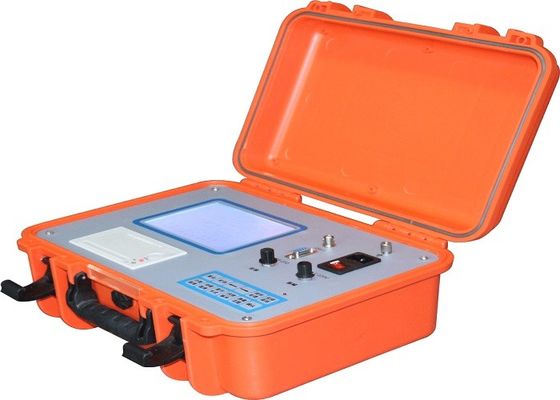

1. TDR
บทนำ
ระบบปฏิบัติการ Windows, โหมดการทำงานแบบสัมผัส, คำแนะนำออนไลน์ของผู้เชี่ยวชาญไร้สาย, วิทยาศาสตร์
การจัดการสายเคเบิล การสร้างรายงานแบบเรียลไทม์10 พัลส์ 10 การวิเคราะห์การทับซ้อนของคลื่นวาบไฟ
คำแนะนำในการใช้งานในตัว ข้อมูลสายเคเบิล กล่องที่วัดได้ ฯลฯ
ด้วยการวัดความเร็ว การจัดการสายเคเบิล และอื่นๆ
Functions
ความถี่สุ่มตัวอย่าง 100MHz ความละเอียดขั้นต่ำ 0.5m (100m/us)
การสุ่มตัวอย่างแบบต่อเนื่องอัตโนมัติอย่างเต็มที่ ไม่พลาดรูปคลื่นการปลดปล่อยใดๆ
| วิธีทดสอบ | ฉวิธีแลชโอเวอร์ วิธีพัลส์แรงดันต่ำ |
| ข้อมูลจำเพาะหลัก | |
| ความกว้างของพัลส์ |
100Vpp
|
| ความกว้างของพัลส์ |
0.1uS และ 2uS
|
| วัดระยะทาง |
Smax: 30km Smin: 15m |
| ข้อผิดพลาดในการวัด | |
| ข้อผิดพลาดแน่นอนของการวัดคร่าวๆrough | ±10m |
| ข้อผิดพลาดสัมพัทธ์การวัดหยาบ | ±1% |
| โหมดแหล่งจ่ายไฟ |
แหล่งจ่ายไฟ DC 24V/7Ah ในตัว สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 6 ชั่วโมงหรือแหล่งจ่ายไฟ AC 220V 50Hz ภายนอก
|

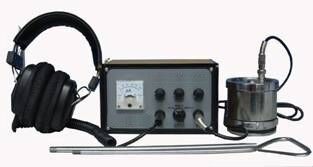

2. ตัวชี้
การใช้งาน: ทำงานกับเครื่องกำเนิดไฟฟ้าแรงสูงเพื่อกำหนดตำแหน่งที่แน่นอนของจุดบกพร่อง นั่นคือ
เพื่อทำงานกำหนดตำแหน่งที่แม่นยำให้เสร็จสิ้นภายในช่วงการวัดคร่าวๆ ของจุดบกพร่องของสายเคเบิล
ประกอบด้วย :
เครื่องโฮสต์, เซ็นเซอร์ซิงโครนัสอะคูสติกและแม่เหล็กไฟฟ้า, หูฟังป้องกันเสียงรบกวนและเครื่องชาร์จ
ฟังก์ชันและดัชนี
คลื่นเสียงและคลื่นแม่เหล็กไฟฟ้าที่สร้างขึ้นเมื่อจุดบกพร่องถูกปล่อยออกได้
ได้รับพร้อมกันเพื่อกำหนดตำแหน่งของจุดบกพร่องของสายเคเบิล
| กำลังขยาย | 500,000 ครั้ง |
|
แหล่งจ่ายไฟ
|
แบตเตอรี่: แบตเตอรี่ลิเธียมในตัว แรงดันไฟฟ้า: 9V±20% |
| กระแสคงที่ | ＜10mA |
| รับสัญญาณ | สัญญาณสั่นและแม่เหล็กเมื่อปล่อยจุดบกพร่อง fault |
| อิมพีแดนซ์เอาต์พุต | 350Ω |
| ความถูกต้องของตำแหน่ง | 0.2m |

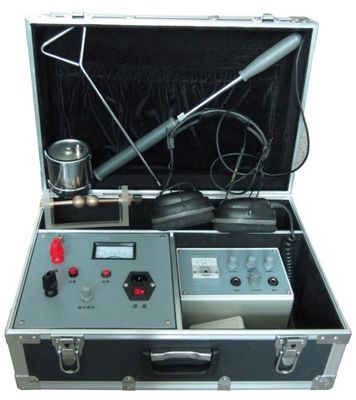

3. ตัวติดตามเส้นทางเคเบิล
เราอายุ: เครื่องวัดเส้นทางเคเบิลเป็นเครื่องมือพิเศษในการตรวจจับตำแหน่งและความลึกได้อย่างแม่นยำ
ของสายเคเบิลที่ฝังอยู่ในบางช่วงการตรวจจับเส้นทางเสร็จสิ้นโดยเครื่องกำเนิดสัญญาณเส้นทางและ
เครื่องรับสัญญาณเส้นทาง (เครื่องวัดจุดบกพร่องของสายเคเบิล);ความร่วมมือระหว่างทั้งสองใช้
การทำงานเพื่อค้นหาเส้นทางสายเคเบิลอย่างแม่นยำภายในช่วงการฝังสายเคเบิลโดยประมาณ
องค์ประกอบหลัก
การตรวจจับเส้นทางส่วนใหญ่ประกอบด้วยเครื่องกำเนิดสัญญาณเส้นทางและเครื่องรับ path
ผมพารามิเตอร์ ndex
| โหมดการทำงาน | ต่อสัญญาณคลื่นสี่เหลี่ยม |
| สัญญาณเอาท์พุต | ความถี่เสียง |
| รับสัญญาณ | ความถี่เสียง |
| จัดหางาน | 220V (1 ± 10%), 50Hz (1 ± 5%) |
| กำลังขับ | 100W |
4. ความถี่ไฟฟ้าทนต่ออุปกรณ์ทดสอบแรงดันไฟฟ้า

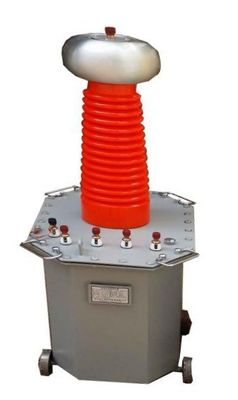

1)หม้อแปลงไฟฟ้าชนิดน้ำมัน
ดัชนีทางเทคนิค:
| จัดอันดับกำลังการผลิต Rated | 10kVA |
| เอาท์พุทแรงดันไฟฟ้ากระแสสลับ Output | 100kV DC140kV |
| กระแสไฟขาออก | 100mA |
2)กล่องปฏิบัติการ
ทำงานร่วมกับหม้อแปลงทดลองนอกจากนี้ยังสามารถใช้สำหรับเอาท์พุทไฟฟ้ากระแสสลับ 0-450V ความถี่ไฟฟ้า
| แรงดันไฟฟ้าขาเข้า | AC380V 50Hz |
| แรงดันขาออก | 0-450V, 50Hz |
| ระดับความแม่นยำ | 2.5 |
ด้วยฟังก์ชั่นป้องกันน้ำล้น ป้องกันกระแสไฟสำหรับการปรับอย่างต่อเนื่อง
ด้วยตัวบ่งชี้เอาต์พุต HV ฟังก์ชั่นบ่งชี้กระแสไฟรั่วด้านแรงดันต่ำหรือด้านแรงดันสูง voltage
0-25KV 0-33KV 0-132KV ระบบระบุตำแหน่งข้อบกพร่องของสายเคเบิล
5. ตัวเก็บประจุแบบพัลส์
ส่วนใหญ่ใช้สำหรับการทดสอบความผิดพลาดของความต้านทาน HV แบบหยาบ ค้นหาสายเคเบิลทั้งหมดได้อย่างแม่นยำ
ดัชนีทางเทคนิค:
| แรงดันไฟฟ้าความจุ | 1μF±5%/100kV |
| มูลค่าการสูญเสีย | ≤0.006 (1kHz) |
| ความต้านทานของฉนวน: | RC ＞7500MΩ.uF |
| ความต้านทานของฉนวน: | 1.1-1.5Un.2s |
| โพลาร์ถึงเคหะ | 2Un·2s |
| อุณหภูมิโดยรอบ | -25 ถึง 40 ℃ |
| ละติจูด | 2000m |
