รายละเอียดสินค้า:
การชำระเงิน:
|
| คลาส CT มาตรฐาน: | 0.05, 0.02....0.005 (ไม่บังคับ) | เครื่องทดสอบหม้อแปลงดิจิตอล: | 2% |
|---|---|---|---|
| ใบสมัคร: | ห้องปฏิบัติการ CT PT ผู้ผลิต | จัดอันดับความจุ: | 25kva |
| ช่วงปัจจุบัน: | 5-5000A | อันดับรอง: | 1A, 5A |
| เน้น: | อุปกรณ์ทดสอบ CT PT 5000A,อุปกรณ์ทดสอบ CT PT 35KV,เครื่องวิเคราะห์หม้อแปลงกระแส 0.02% |
||

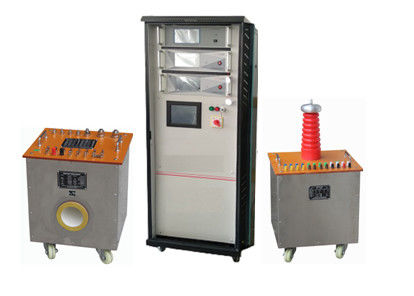

ประเภทตู้ CT PT ระบบม้านั่งทดสอบ MCHZDZ-3Z
การกำหนดค่าระบบ
1) HZDT ตู้ควบคุมแบบตู้อัตโนมัติเต็มรูปแบบ
2) เครื่องทดสอบหม้อแปลงดิจิตอล
3) ภาระของหม้อแปลงกระแส (5A/1A ตัวเลือก)
4) หม้อแปลงกระแสมาตรฐาน (พร้อมแหล่งกระแส)
5) ภาระหม้อแปลงแรงดัน
6) หม้อแปลงแรงดันไฟฟ้ามาตรฐาน (พร้อมแหล่งจ่ายแรงดัน)
7) สายเคเบิลทดสอบเบื้องต้นของหม้อแปลงกระแส
8) สายเคเบิลทดสอบรอง CT & PT
9) ซอฟต์แวร์ทดสอบพีซี
ฟังก์ชั่นหลัก
ข้อผิดพลาดอัตราส่วนและการทดสอบข้อผิดพลาดมุมเฟสของ CT & PT
พารามิเตอร์ทางเทคนิคและคุณสมบัติ
HES-10 CT&PT ม้านั่งทดสอบ
| แรงดันไฟฟ้าขาเข้า | AC 220+/-10% 50HZ+/-0.5hz |
| แรงดันขาออก | ไฟฟ้ากระแสสลับ 0-250V |
| ความจุสูงสุด | 25KVA |
| “การล้างอำนาจแม่เหล็กแบบวงจรเปิด”, “การล้างอำนาจแม่เหล็กแบบวงจรปิด”, “การวัดข้อผิดพลาด” | |
| การป้องกันกระแสเกิน:>100A | |
| ภาระของหม้อแปลงกระแสในปีงบประมาณ, ภาระของหม้อแปลงแรงดันปีงบประมาณ, เครื่องทดสอบหม้อแปลงไฟฟ้าดิจิตอล HES-1C, ฟังก์ชั่นการควบคุมอื่นๆ | |
เครื่องทดสอบหม้อแปลงดิจิตอล
| ช่วงแรงดันไฟฟ้า | 150V, 100V, 100/√3V (ปรับแต่งได้) |
| ช่วงปัจจุบัน | 5A, 5A(S), 1A, 0.5A |
| ระดับความแม่นยำ | 2.0 |
| อัตราส่วนผิดพลาด | ±0.0001% ~ ±19.99% |
| ข้อผิดพลาดของเฟส | ±0.01' ~ ±900' |
| อิมพีแดนซ์ | 0.001Ω~ 19.99Ωความละเอียดขั้นต่ำ: 0.001Ω |
| ค่าเข้าชม | 0.001 มิลลิวินาที ~ 19.99 มิลลิวินาทีความละเอียดขั้นต่ำ:0.001 ms |
| จัดอันดับความถี่ | 50 หรือ 60HZ |
หม้อแปลงกระแสมาตรฐานพร้อมเครื่องกำเนิดกระแส
| จัดอันดับกระแสหลัก (A) | 5-5000A |
| จัดอันดับกระแสรอง | 5A หรือ 1A |
| ระดับความแม่นยำ | 0.02%, 0.05%, 0.05S%, 0.01%, 0.005% (ตัวเลือก) |
| โหลดรองอันดับ | 0.2 โอห์ม |
| ความถี่ | 50HZ |
| ช่วงการดำเนินงาน | 1%--120% |
| ความจุของแหล่งที่มาปัจจุบัน | 25kVA ขึ้นไป |
กล่องภาระหม้อแปลงกระแสอัตโนมัติอย่างเต็มที่
| จัดอันดับปัจจุบัน | 5A, 1A |
| ช่วงการดำเนินงาน | 1%--120% |
| โหลดพิกัด (VA) | 2.5VA-60VA (ปรับแต่งได้) |
| อัตราความถี่ | 50Hz หรือ 60HZ |
| ระดับความแม่นยำ | ±3% |
| ตัวประกอบกำลัง | 0.8, 1.0 |
| อัตโนมัติเต็มรูปแบบ สามารถทดสอบได้สามเฟสพร้อมกัน | |
กล่องภาระหม้อแปลงแรงดันไฟฟ้าอัตโนมัติอย่างเต็มที่
| แรงดันไฟฟ้า | 100V, 100/√3V หรือมากกว่าตัวเลือก |
| ช่วงการทำงาน | 20%--120% |
| โหลดสูงสุด | 1.25VA-80VA (ปรับแต่งได้) |
| ข้อผิดพลาดพื้นฐาน | ±3% |
| ตัวประกอบกำลัง | 0.8, 1.0 |
| จัดอันดับความถี่ | 50Hz หรือ 60Hz |
หม้อแปลงแรงดันไฟฟ้ามาตรฐานพร้อมเครื่องกำเนิดแรงดันไฟฟ้า
| จัดอันดับแรงดันไฟฟ้าหลัก | 6kV,10kV,15kV,22kV,35kV หรือมากกว่าตัวเลือก |
| จัดอันดับแรงดันไฟฟ้ารอง | 100V,100/√3V,110V,110/√3V หรือมากกว่าตัวเลือก |
| ระดับความแม่นยำ | ระดับความแม่นยำ 0.05% หรือสูงกว่า |
| ความจุรอง | 0.5VA หรือมากกว่าตัวเลือก |
| ตัวประกอบกำลัง | cosΦ=1.0 |
| ความถี่ไฟฟ้า | 50HZ |
| ช่วงของแรงดันไฟฟ้าที่ใช้งาน | 20%--120% |
