รายละเอียดสินค้า:
การชำระเงิน:
|
| คลาส CT มาตรฐาน: | 0.01S, 0.05, 0.02, 0.01...ตัวเลือก | มาตรฐาน PT: | ระดับ 0.05 |
|---|---|---|---|
| ช่วงปัจจุบัน: | 5-5000A หรือมากกว่าสำหรับตัวเลือก | ช่วงแรงดันไฟฟ้า: | 6KV-220KV |
| หม้อแปลงไฟฟ้ากระตุ้น: | 10KVA | จัดอันดับความถี่: | 50 หรือ 60hz |
| ซอฟต์แวร์พีซี: | ที่มีจำหน่าย | ความแม่นยำของเครื่องทดสอบหม้อแปลง: | 2% |
| เน้น: | 0.01S Class 5000A อุปกรณ์ทดสอบแบบพกพา,0.01S Class อุปกรณ์ทดสอบแบบพกพา,220KV 0.01S Class หม้อแปลงกระแสไฟในปัจจุบัน |
||

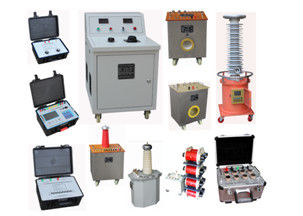

CT PT TEST ระบบอุปกรณ์ HES-30
การกำหนดค่า
| CT มาตรฐาน ±0.01S% |
| PT มาตรฐาน (6kV-38.5kV), ±0.05% |
| PT มาตรฐาน (110/√3kV, 220/√3kV), ±0.05% |
| ภาระ CT (5A, 1A), ±3% |
| ภาระ PT (100V, 100/√3V, 100/3V), ±3% |
| ภาระ PT (110V, 110/√3V, 110/3V), ±3% |
| เครื่องทดสอบหม้อแปลง (Calibrator), ±2% |
| เครื่องกำเนิดไฟฟ้าปัจจุบัน |
| เครื่องกำเนิดแรงดันไฟฟ้า |
| แหล่งกำเนิดไฟฟ้าแรงสูงเรโซแนนซ์ |
| ตัวแบ่งแรงดันไฟฟ้าเหนี่ยวนำ |
| สายทดสอบรอง |
| ซอฟต์แวร์ทดสอบพีซี |
| CT PT ม้านั่งควบคุมการทดสอบ |
พารามิเตอร์ทางเทคนิค
HES-30 CT/PT ม้านั่งควบคุมการทดสอบ
| แรงดันไฟฟ้าขาเข้า: | AC 220V±10%, 50Hz, เฟสเดียว |
| กระแสไฟเข้า: | ไฟฟ้ากระแสสลับ 0-120A |
| ความจุสูงสุด: | 30kVA |
| แรงดันขาออก: | ไฟฟ้ากระแสสลับ 0-250V |
| กระแสไฟขาออก: | ไฟฟ้ากระแสสลับ 0-120A |
| การปรับแรงดันขาออก: | ให้การปรับหยาบและการปรับละเอียด |
| ฟังก์ชั่นการป้องกัน: | ให้การป้องกันกระแสไฟเกินและแรงดันไฟเกิน |
| ฟังก์ชันการแปลงเอาต์พุต: | เชื่อมต่อกับแหล่งจ่ายกระแสไฟ / ฟังก์ชั่นการแปลงแหล่งจ่ายแรงดัน |
| โครงสร้างม้านั่ง: | โครงสร้างแนวนอน |
| ไฟแสดงสถานะ: | LED, กระแสไฟขาออก, แรงดันไฟขาออก |
| สีของม้านั่ง | 7035 สีเทา |
เครื่องทดสอบหม้อแปลง HES-1Bx
| รายการวัด: | ข้อผิดพลาดอัตราส่วน & ข้อผิดพลาดเฟสของ CT และ PT |
| จัดอันดับปัจจุบัน: | 5A, 1A |
| แรงดันไฟฟ้า: | 100V, 110V, 115V, 120V, 150V, 200V, 220V, 230V |
| ตัวคูณ: | 1/√3, 1/3, 1, 1.5, 2 |
| ระดับความแม่นยำ: | ±2% |
| ช่วงการทำงาน: | (1%-120%).ใน, (20%-120%).ไม่ |
| ความถี่: | 50Hz หรือ 60Hz |
| ช่วงข้อผิดพลาดของอัตราส่วน: | ±0.0001% ~ ±19.99% (3 ช่วง: 0.1999%, 1.999%, 19.99%) |
| ความละเอียดขั้นต่ำ:0.0001% | |
| ช่วงข้อผิดพลาดของเฟส: | 0.01' ~ ±900' (3 ช่วง: 9.00', 90.0', 900') |
| ความละเอียดขั้นต่ำ: 0.01' | |
| ช่วงความต้านทาน: | 0.001Ω~ 19.99Ω |
| ความละเอียดขั้นต่ำ: 0.001Ω | |
| ช่วงการรับเข้า: | 0.001 มิลลิวินาที ~ 19.99 มิลลิวินาที |
| ความละเอียดขั้นต่ำ:0.001 มิลลิวินาที | |
| ฟังก์ชั่นปลุก: | ให้ฟังก์ชั่นปลุกเสียงและแสงเมื่อขั้วผิดปกติหรืออัตราส่วนไม่สอดคล้องกัน |
|
โหลดอินพุต: |
- ด้านรอง CT มาตรฐาน: ≈0.11Ω, COSφ≈1.0 - ด้านรองของวัตถุทดสอบ CT: ≈0.003Ω, COSφ≈1.0 - ด้านรอง PT มาตรฐาน: ≈0.05VA (100V) |
| อินเทอร์เฟซการสื่อสาร: | ให้อินเทอร์เฟซการสื่อสาร PC แบบอนุกรม RS232 |
| รูปแบบการแสดงผล: | LCD |
| แหล่งจ่ายไฟ: | AC 220V±10%, 60Hz |
| การใช้พลังงาน: | < 20VA |
| ประเภทสินค้า: | ชนิดพกพา. |
ภาระ CT FY47-49
| จัดอันดับปัจจุบัน: | 5A, 1A |
|
ตัวประกอบกำลัง และภาระจัดอันดับ: |
ใน=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (มีตัวเลือกเพิ่มเติม) ใน=1A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA (มีตัวเลือกเพิ่มเติม) |
| ระดับความแม่นยำ: | ±3% |
| ช่วงการทำงาน: | (1%-120%).ใน |
| ความถี่: | 50Hz หรือ 60Hz |
| ทนต่อแรงดันไฟฟ้า: | 2kV/1 นาที |
| ฉนวนกันความร้อน: | แอร์ |
| รูปแบบการทำงาน: | ระยะเวลาสั้น ๆ (ใช้ในระบบทดสอบความแม่นยำของ CT) |
| ประเภทสินค้า: | ชนิดพกพา. |
สายเคเบิลทดสอบกระแสสูงของ CT
สายเคเบิลประกอบด้วย: 3000A (600mm2) x 3 ม. x 2 ชิ้น, 1000A(200 มม.2) x 5 ม. x 1 ชิ้น
500A(100mm2) x 3 ม. x 2 ชิ้น, 250A(50 มม.2) x 3 ม. x 2 ชิ้น
HLB-50G1 มาตรฐาน CT
|
จัดอันดับกระแสหลัก (A): |
5, 7.5, 10, 12.5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3500, 4000, 4500, 5000A (มีตัวเลือกเพิ่มเติม) |
| จัดอันดับรองปัจจุบัน: | 5A, 1A |
| จัดอันดับอัตราส่วนปัจจุบัน: | 5A～5000A/5A, 5A～5000A/1A (มีตัวเลือกเพิ่มเติม) |
| ระดับความแม่นยำ: | 0.01S% (0.05%, 0.02%, 0.01% หรือดีกว่า) |
| ภาระรองอันดับ: | 0.2Ω (ภาระคือ 5VA ที่ I2 = 5A, ภาระคือ 0.2VA ที่ I2 = 1A) |
| ตัวประกอบกำลัง: | COSΦ=1.0 |
| ช่วงการดำเนินงาน: | (1%-120%).ใน |
|
โหมดการเชื่อมต่อ: |
ขั้วต่อคงที่ที่ช่วง Pri.current คือ 5A-450A การเชื่อมต่อแบบ Pass-through 2 รอบที่ Pri.current range คือ 500A-900A การเชื่อมต่อแบบ Pass-through 1 รอบที่ Pri.current range คือ 1000A-5000A |
| ความถี่: | 50Hz หรือ 60Hz |
| ระดับแรงดันไฟฟ้า: | ไฟฟ้ากระแสสลับ 600V |
| ทนต่อแรงดันไฟฟ้า: | 2000V 1 นาที |
| ฉนวนขนาดกลาง: | แอร์ |
SLQ-30KVA เครื่องกำเนิดกระแสไฟ
| แรงดันไฟฟ้าขาเข้า: | ไฟฟ้ากระแสสลับ 0-250V |
| กระแสไฟขาออก: | AC 0-5000A |
| ความจุสูงสุด: | 30kVA |
| จัดอันดับอินพุตปัจจุบัน: | AC 120A |
| ความถี่: | 50Hz หรือ 60Hz |
| รูปแบบเอาต์พุตปัจจุบัน: |
ขั้วคงที่ในปัจจุบันคือ 50A, 200A, 500A การเชื่อมต่อผ่านรูที่กระแสคือ 500A-5000A |
| รูปร่างผลิตภัณฑ์: | กล่องสแตนเลส |
| สภาพการทำงาน: | 0 - 40ºC, RH ≤ 90% |
FY95-1 ภาระ PT
| แรงดันไฟฟ้า: | 100V, 100/√3V, 100/3V |
| ตัวประกอบกำลัง: | COSФ=0.8, COSФ=1.0 |
| ภาระจัดอันดับ (VA): |
1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 50VA, 80VA, 100VA (มีตัวเลือกเพิ่มเติม) |
| ภาระผลผลิตทั้งหมด: | 308.75VA (มีตัวเลือกเพิ่มเติม) |
| ระดับความแม่นยำ: | ±3% |
| ช่วงการทำงาน: | (20%-120%).Un |
| ความถี่: | 50Hz หรือ 60Hz |
| ทนต่อแรงดันไฟฟ้า: | 2kV/1 นาที |
| ฉนวนกันความร้อน: | แอร์ |
| รูปแบบการทำงาน: | ระยะเวลาสั้น ๆ (ใช้ในระบบทดสอบความแม่นยำ PT) |
HJB-35G3 มาตรฐาน PT
| จัดอันดับแรงดันไฟฟ้าหลัก: | 6kV, 10kV, 15kV, 22kV, 35kV, 38.5kV |
| จัดอันดับแรงดันไฟฟ้ารอง: | 100V,110V,100/√3V,110/√3V,100/3V,110/3V |
|
อัตราส่วนแรงดันไฟฟ้า (kV): |
6/0.1, 6/√3/0.1/√3, 6/√3/0.1/3, 6/0.11, 6/√3/0.11/√3, 6/√3/0.11/3 10/0.1, 10/√3/0.1/√3, 10/√3/0.1/3, 10/0.11, 10/√3/0.11/√3, 10/√3/0.11/3 15/0.1, 15/√3/0.1/√3, 15/√3/0.1/3, 15/0.11, 15/√3/0.11/√3, 15/√3/0.11/3 22/0.1, 22/√3/0.1/√3, 22/√3/0.1/3, 22/0.11, 22/√3/0.11/√3, 22/√3/0.11/3 35/0.1, 35/√3/0.1/√3, 35/√3/0.1/3, 35/0.11, 35/√3/0.11/√3, 35/√3/0.11/3 38.5/0.1, 38.5/√3/0.1/√3, 38.5/√3/0.1/3, 38.5/0.11, 38.5/√3/0.11/√3, 38.5/√3/0.11/3 |
| ระดับความแม่นยำ: | 0.05% (100V,110V,100/√3V,110/√3V), 0.1% (100/3V,110/3V) |
| ภาระรองอันดับ: | 0.2VA(110V, 100V), 0.07VA(110/√3V, 100/√3V), 0.02VA(110/3V, 100/3V) |
| ตัวประกอบกำลัง: | COSΦ=1.0 |
| ช่วงการดำเนินงาน: | (20%-120%).Un |
| ความถี่: | 50Hz หรือ 60Hz |
| ฉนวนกันความร้อน: | การหล่ออีพอกซีเรซิน |
HJB-220G3 มาตรฐาน PT
| จัดอันดับแรงดันไฟฟ้าหลัก: | 110/√3kV, 220/√3kV |
| จัดอันดับแรงดันไฟฟ้ารอง: | 110V, 110/√3V, 100V, 100/√3V |
|
อัตราส่วนแรงดันไฟฟ้าที่กำหนด: |
110/√3/0.11/√3kV, 110/√3/0.11kV, 110/√3/0.1/√3kV, 110/√3/0.1kV 220/√3/0.11/√3kV, 220/√3/0.11kV, 220/√3/0.1/√3kV, 220/√3/0.1kV |
| ระดับความแม่นยำ: | 0.05% (100/√3V,110/√3V), 0.1% (100V,110V) |
| ภาระรองอันดับ: | 0.2VA(110V, 100V), 0.07VA(110/√3V, 100/√3V) |
| ตัวประกอบกำลัง: | COSΦ=1.0 |
| ช่วงการดำเนินงาน: | (20%-120%).Un |
| ความถี่: | 50Hz / 60Hz |
| ฉนวนกันความร้อน: | SF6 แก๊ส |
เครื่องกำเนิดแรงดันไฟฟ้า SYQ-5/50
| แรงดันไฟฟ้าขาเข้า: | ไฟฟ้ากระแสสลับ 0-250V |
| ความจุสูงสุด: | 5kVA |
| แรงดันขาออกที่กำหนด: | AC 50kV |
| กระแสไฟขาออก: | AC 100mA |
| วัดแรงดันไฟฟ้า: | ไฟฟ้ากระแสสลับ 0-100V (50kV/100V) |
| ฉนวนกันความร้อน: | น้ำมัน |
| การประยุกต์ใช้ผลิตภัณฑ์: | ผลิตภัณฑ์นี้เป็นเครื่องกำเนิดแรงดันไฟฟ้า และใช้สำหรับการทดสอบความแม่นยำ PT อุปนัยด้วยระดับแรงดันไฟฟ้า 6kV-38.5kV |
HJC-80 แหล่งกำเนิดไฟฟ้าแรงสูงแบบเรโซแนนซ์
|
การประยุกต์ใช้ผลิตภัณฑ์: |
ระบบนี้เป็นเครื่องกำเนิดแรงดันไฟฟ้า และใช้สำหรับการทดสอบความแม่นยำของ Capacitive PT ด้วยระดับแรงดันไฟฟ้า 110/√3kV และ 220/√3kV |
| แรงดันไฟฟ้าขาเข้าที่กำหนด: | ไฟฟ้ากระแสสลับ 220V |
| แรงดันขาออกที่กำหนด: | กระแสสลับ 0~200 kV |
| ความจุสูงสุด: | 200 kVar |
| กระแสไฟขาออกสูงสุด: | AC 1.0 A |
| ความถี่: | 50Hz หรือ 60Hz |
| ความจุของวัตถุ CVT: | 0.004uF ~ 0.02uF |
| สภาพการทำงาน: | อุณหภูมิ: -10oC ～ +50 oค |
| RH: สูงถึง 85% (สูงสุด 90% ไม่กลั่นตัว) |
LCB-10KVA/10KV หม้อแปลงไฟฟ้าที่น่าตื่นเต้น
| แรงดันไฟฟ้าขาเข้า: | AC 0 - 250V, 50Hz |
| แรงดันขาออก: | AC 0 - 10kV, 50Hz |
| กระแสไฟขาออก: | เอซี 0-1เอ |
| ความจุสูงสุด: | 10kVA |
| ฉนวนกันความร้อน: | ชนิดแห้ง |
| น้ำหนัก: | ~ 50 กก. |
เครื่องปฏิกรณ์ DKQ-40KVA/40KV
| ความจุสูงสุด: | 40kVA / สเตจ |
| แรงดันไฟฟ้า: | AC 40 kV/สเตจ |
| จัดอันดับปัจจุบัน: | AC 1 A/เวที |
| ช่วงตัวเหนี่ยวนำ: | 125H-500H/ระยะ |
| ฉนวนกันความร้อน: | การหล่ออีพอกซีเรซิน |
| น้ำหนัก: | ~ 60 กก./ระยะ |
| ปริมาณ: | 5 ชิ้น |
HJF ตัวแบ่งแรงดันไฟฟ้าอุปนัย
| ระดับความแม่นยำ: | 0.001% |
| อัตราส่วนแรงดันคงที่: | 10-1, 10-2 , 10-3 |
| อัตราส่วนแรงดันไฟฟ้าแปรผัน: | 10 x (10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7).Un |
| อิมพีแดนซ์อินพุต: | >100kΩ |
| อิมพีแดนซ์เอาต์พุต: | <3Ω |
| อินพุต Votage ช่วง: | สูงสุด AC 600V |
| แรงดันขาออก: | กระแสไฟ AC สูงสุด 0~600V |
| ช่วงการทำงาน: | (20%--120%).ไม่ |
| ความถี่: | 50/60Hz |
| อุณหภูมิ: | 5 °C ~ 40°C |
| ความชื้นสัมพัทธ์ (RH): | <85% |
| น้ำหนัก: | ~15กก. |
