รายละเอียดสินค้า:
การชำระเงิน:
|
| ระดับความแม่นยำ: | 2% | ฟังก์ชั่นทดสอบ: | ข้อผิดพลาดของอัตราส่วน ข้อผิดพลาดของมุมเฟส การทดสอบอิมพีแดนซ์และการรับเข้า |
|---|---|---|---|
| ช่วงปัจจุบัน: | 1A, 5A | ช่วงแรงดันไฟฟ้า: | 100V,100/√3V |
| เน้น: | อุปกรณ์ทดสอบ LCD Digital CT PT,อุปกรณ์ทดสอบ LCD CT PT,การทดสอบ LCD 2% ct และ pt |
||

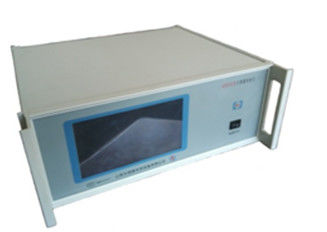

เครื่องทดสอบหม้อแปลงดิจิตอล HEW ซีรี่ส์ CT PT Comparator
พารามิเตอร์ทางเทคนิค
| ระดับความแม่นยำ | 2 |
| ช่วงปัจจุบัน | 5A, 1A |
| ช่วงแรงดันไฟฟ้า | 100V,100/√3V |
| เปอร์เซ็นต์ข้อผิดพลาด | น้อยกว่า 1.5%*FS |
| ข้อผิดพลาดพื้นฐาน | |
| เมื่อทำการทดสอบข้อผิดพลาด CT PT & อิมพีแดนซ์ & การยอมรับ ข้อผิดพลาดจะไม่เกินกว่า: |
ΔX=±(X*2%+Y*2%+Dx) ΔY=±(X*2%+Y*2%+Dy) ΔX: ค่าขีดจำกัดข้อผิดพลาดพื้นฐานของส่วนประกอบในเฟส ΔY: ค่าขีดจำกัดข้อผิดพลาดพื้นฐานของ Quadrature Component X: บ่งชี้ค่าสัมบูรณ์ของส่วนประกอบในเฟส Y: การบ่งชี้ค่าสัมบูรณ์ของส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส Dx & Dy: Zero error และ Quantizing Error เมื่อทำการทดสอบ CT & PT, Dx,Dy=1(หรือ 2)%*(Error limit value of CT & PT เมื่อทดสอบ Z & Y, Dx,Dy= 3 หลัก |
ช่วงทดสอบ & ความละเอียด
| ความแม่นยำ CT PT | ช่วงทดสอบ | ความละเอียดสูงสุด | ||
| ส่วนประกอบในเฟส | ส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส | ส่วนประกอบในเฟส | ส่วนประกอบพื้นที่สี่เหลี่ยมจัตุรัส | |
| 0.01 | ±0.4000 | ±13.752 | 0.0001% | 0.001' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ±4.000 | ±137.52 | 0.001% | 0.01' |
| 0.2 | ||||
| 0.5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0.01% | 0.1' |
| ช่วงการทดสอบอิมพีแดนซ์และความละเอียด | ||||
| แนว | ช่วงทดสอบ (Ω) | ปณิธาน | ||
| 5A | ±1.000 | 0.0001 | ||
| 1A | ±6.000 | 0.0001 | ||
| ช่วงการทดสอบการรับเข้าและความละเอียด | ||||
| แนว | ช่วงทดสอบ (mS) | ปณิธาน | ||
| 100V | ±9.9999 | 0.0001 | ||
| 57.7V | ±9.9999 | 0.0001 | ||
คุณสมบัติ
ออกแบบสำหรับตัวเลือก
