รายละเอียดสินค้า:
การชำระเงิน:
|
| ฟังก์ชั่นทดสอบ: | Ratio, Ratio Error, ข้อผิดพลาดมุมเฟส.... ฯลฯ | ใบสมัคร: | สนามแล็บ.. |
|---|---|---|---|
| กำลังไฟฟ้า: | 500VA | วัดแรงดันเข่าสูงสุด: | 45KV |
| ความถูกต้อง: | <0.1% | ช่วงอัตราส่วน: | 1-35000 |
| เน้น: | หม้อแปลง 500VA 0.1% เปลี่ยนชุดทดสอบอัตราส่วน,ห้องปฏิบัติการ หม้อแปลง 500VA เปลี่ยนชุดทดสอบอัตราส่วน,เครื่องวิเคราะห์ CT PT 500VA |
||

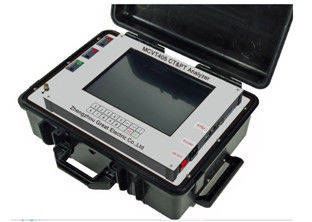

เครื่องวิเคราะห์อุปกรณ์ทดสอบ CT PT แบบพกพา MCVT405
คุณสมบัติหลัก
| CT Test | PT Test |
|
1) การทดสอบเส้นโค้งและพารามิเตอร์กระตุ้น 2) เปลี่ยนการทดสอบอัตราส่วน 3) การทดสอบอัตราส่วนและข้อผิดพลาดของเฟส 4) ตรวจสอบเครื่องหมายขั้ว 5) การวัดความต้านทานของขดลวด 6) การวัดภาระรอง 7) การทดสอบเส้นโค้งข้อผิดพลาดเพื่อป้องกัน CT 8) การทดสอบพารามิเตอร์ CT ชั่วคราว 9) คาดเดาแผ่นป้าย CT 10) การวัดเส้นโค้งลูปฮิสเทรีซิสอิ่มตัว 11) CT Residual Magnetism การกำหนดและล้างอำนาจแม่เหล็ก |
1) เปลี่ยนการทดสอบอัตราส่วน 2) การทดสอบข้อผิดพลาดอัตราส่วน 3) การทดสอบข้อผิดพลาดมุมเฟส 4) การทดสอบขั้ว 5) การทดสอบภาระรอง 6) การทดสอบความต้านทานของขดลวด
|
| • ค่าสัมประสิทธิ์ค่าขีดจำกัดความแม่นยำ (ALF) • ปัจจัยความปลอดภัยของเครื่องมือ (FS) | |
|
ทำการประเมินผลการทดสอบตามมาตรฐานที่เลือกไว้ ทำรายงานคำเพื่อผลการทดสอบ ทำรายงานคำครั้งเดียวสำหรับบันทึกการทดสอบหลายกลุ่มบน PC คำนวณข้อผิดพลาดอัตราส่วนและข้อผิดพลาดมุมเฟสที่ภาระที่กำหนดและภาระการทำงานในการทดสอบครั้งเดียว เปรียบเทียบเส้นโค้งแรงกระตุ้นกับเส้นโค้งกระตุ้นที่บันทึกไว้ในหน้าต่างเดียวกัน |
|
แอปพลิเคชั่น
• คาดเดาแผ่นป้าย CT • พารามิเตอร์ CT ตรวจสอบภาระงาน • การทดสอบประจำ PT
• การวิเคราะห์พารามิเตอร์ชั่วคราว CT • อัตราส่วน CT และการสอบเทียบข้อผิดพลาดของเฟส
ดัชนีทางเทคนิค
| มาตรฐานการทดสอบ | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
| แหล่งจ่ายไฟ | AC220V±10%, 50/60Hz±10% |
| แรงดันไฟ/กระแสไฟขาออก | 0.1~180V (AC) / 0.001~5A(RMS) |
| กำลังขับ | 500VA |
| การวัดแรงดันเข่าสูงสุด | 45KV |
| การวัดกระแส | |
| พิสัย | 0~10A (เปลี่ยนช่วงโดยอัตโนมัติใน 0.1/0.4/2/10A) |
| ผิดพลาด | <±0.1%+0.01%FS |
| การวัดแรงดัน | |
| พิสัย | 0~200V (เปลี่ยนช่วงโดยอัตโนมัติใน 1V/10V/70V/200V) |
| ผิดพลาด | < ±0.1%+0.01%FS |
| เปลี่ยนการวัดอัตราส่วน & ข้อผิดพลาด | |
| พิสัย | 1~35000 |
| ผิดพลาด | 1~5000 (ผิดพลาด<0.05%) & 5000~35000 (ผิดพลาด<0.1%) |
| การวัดเฟส | |
| ข้อผิดพลาด & ความละเอียด | ±2 นาที & 0.01 นาที |
| การวัดความต้านทานของขดลวด | |
| พิสัย | 0~8kΩ (เปลี่ยนช่วงโดยอัตโนมัติเป็น 2ohm/20ohm/80ohm/800ohm/8kohm) |
| ผิดพลาด | < 0.2%RDG+0.02%FS |
| ความละเอียดสูงสุด | 0.1mΩ |
| เครื่องวัดอุณหภูมิ | |
| ช่วง & ข้อผิดพลาด | -50~100 องศาเซลเซียส & <3 องศาเซลเซียส |
|
CT ภาระรอง |
|
| พิสัย | 0 ～ 160ohm (เปลี่ยนช่วงโดยอัตโนมัติเป็น 2ohm/20ohm/80ohm/160ohm) |
| ผิดพลาด | <0.2%RDG+0.02%FS |
| ความละเอียดสูงสุด | 0.001 โอห์ม |
|
PT ภาระรอง |
|
| พิสัย | 0 ～ 80kohm (เปลี่ยนช่วงโดยอัตโนมัติใน 800ohm/8kohm/80kohm) |
| ผิดพลาด | <0.2%RDG+0.02%FS |
| ความละเอียดสูงสุด | 0.1ohm |
|
การวัดอัตราส่วน PT & ข้อผิดพลาด |
|
| พิสัย | 1~35000 |
| ผิดพลาด | 1~10000 (ผิดพลาด<0.1%) & 10000~35000 (ผิดพลาด<0.2%) |
| การวัดข้อผิดพลาดอัตราส่วน PT | |
| ผิดพลาด | ข้อผิดพลาดทั่วไป <0.05% ข้อผิดพลาดสูงสุด <0.1% |
| PT การวัดมุมเฟส | |
| ข้อผิดพลาดสูงสุด | < 3 นาที |
| อื่นๆ | |
| ความจุหน่วยความจำ | > 1,000 กลุ่มผลการทดสอบ |
| สภาพการทำงาน | อุณหภูมิ: -10 ℃ ~ 50 ℃;ชื้น: ≤90% |
| ขนาด | 485mm×356mm×183mm |
| น้ำหนัก | <15 กก. |
