รายละเอียดสินค้า:
การชำระเงิน:
|
| ประสิทธิภาพการป้องกันการรบกวน: | 1200: 1 | กระแสสูงสุด: | 100A |
|---|---|---|---|
| การทำงาน: | หน้าจอสัมผัส | วิธีการควบคุม: | รีโมทคอนโทรล (อุปกรณ์เสริม) |
| ระดับความแม่นยำ: | 0.5 | ช่วงสีส้ม: | 0-800V |
| เน้น: | เครื่องทดสอบสายส่ง 800V,เครื่องทดสอบสายส่ง 100A,อุปกรณ์ทดสอบหน้าจอสัมผัส 100A hv |
||
ระบบทดสอบพารามิเตอร์สายไฟฟ้าความถี่สำหรับสายส่งไฟฟ้า HV
อุปกรณ์ทดสอบแรงดันสูง 1200: 1 ระบบทดสอบพารามิเตอร์สายส่ง 800V
คุณสมบัติ
1. ประสิทธิภาพการป้องกันการรบกวนของระบบมากกว่า 1200 ครั้ง (การทดสอบจริง)
2. ต้านทานแรงดันไฟฟ้าสถิตเหนี่ยวนำ 10kv-50kv และกระแสรบกวน 20-200A โดยไม่มีการรบกวน
อุปกรณ์ปราบปราม
3. การทำงานของไฟเบอร์ออปติกระยะไกล ตัวดำเนินการ และ hv ถูกแยกออกอย่างสมบูรณ์
4. ติดตั้งอุปกรณ์ป้องกันสายดินระยะไกล ซึ่งสามารถต่อสายดินหรือตัดการเชื่อมต่อได้
จากระยะไกลด้วยปุ่มเดียวช่วยเพิ่มความปลอดภัยของผู้ปฏิบัติงานภาคสนามอย่างมากและลดความเสี่ยงของอาร์ค
และไฟฟ้าช็อต
5. ด้วยฟังก์ชันการคำนวณรูปแบบการกระจายของพารามิเตอร์เส้น ผลลัพธ์สามารถเป็น
คำนวณบนเว็บไซต์
6. สามารถวัดขนาดและเฟสของกระแสได้อย่างแม่นยำแม้ 0.1mA และให้ความแม่นยำ
การวัดความจุของซีเควนซ์เป็นศูนย์และรายการอื่นๆ
7. สามารถส่งกระแสไฟขนาดใหญ่ได้ (50A หรือใหญ่กว่า, ไฟฟ้าลัดวงจร, สายเคเบิล) แต่ยังมีแรงดันสูงอีกด้วย
(750V หรือใหญ่กว่า ความจุของลำดับบวก ฯลฯ) เพื่อให้มั่นใจถึงความน่าเชื่อถือของผลการวัด
8. ช่วงการวัดอัตโนมัติ, หน้าจอสัมผัสขนาด 7 นิ้ว, ใช้งานง่าย
9. เมมโมรี่การ์ดและเครื่องพิมพ์ บันทึกข้อมูล และอัพโหลดลงพีซี
ระบบทดสอบพารามิเตอร์ความถี่พลังงาน HV ของการส่งกำลังเป็นระบบการวัดที่มีความแม่นยำสูง
ทำงานได้ตามปกติภายใต้สภาวะการรบกวนและอัตราส่วนสัญญาณทดสอบ: 1200:1

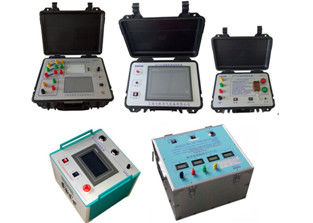

ระบบประกอบด้วย: แหล่งพลังงานความถี่ตัวแปรสามเฟส, หม้อแปลงแยก, เครื่องทดสอบพารามิเตอร์สาย,
ตัวควบคุมการป้องกันสายดินระยะไกล, อุปกรณ์ปราบปรามการรบกวนและเครื่องทดสอบความต้านทาน DC สำหรับ
สายส่ง ระบบสามารถทดสอบพารามิเตอร์ความถี่กำลังของสายส่งไฟฟ้า HV ได้อย่างแม่นยำ
อย่างรวดเร็ว, เชื่อถือได้: อิมพีแดนซ์ลำดับบวก, ความต้านทานลำดับบวก, รีแอกแตนซ์ลำดับบวก,
อิมพีแดนซ์ซีเควนซ์เป็นศูนย์, ความต้านทานซีเควนซ์เป็นศูนย์, รีแอกแตนซ์ซีเควนซ์เป็นศูนย์, ความจุบวก,
ความจุของซีเควนซ์เป็นศูนย์, คัปปลิ้งคาปาซิทีฟ, ความจุคัปปลิ้งระหว่างเส้นที่อยู่ติดกัน, ปฏิกิริยา
ปฏิกิริยาอุปนัย
พารามิเตอร์ทางเทคนิค
| แหล่งจ่ายไฟ | AC380V/220V การปรับอัตโนมัติ 50hz/60Hz |
| แม็กซ์แรงดันขาออก | เลือก 800V ได้ |
| Max.outputปัจจุบัน | 100A |
| ช่วงการวัดและความแม่นยำ | |
| แรงดันไฟฟ้า | 1~800v,±(0.5%+0.01V) |
| หมุนเวียน | 0.01mA~50A,±(0.5%+0.2mA) |
| มุมเฟส | -180°~+180°,±0.2° |
| แรงดันไฟฟ้าเหนี่ยวนำให้เกิดไฟฟ้าสถิต | 0～50kV |
| ป้องกันการเหนี่ยวนำปัจจุบัน | 0～100A |
| อุณหภูมิโดยรอบ | -20︒C-+55︒C ความชื้น:≤90% ไม่มีการควบแน่น |
| คำนวณความต้านทาน, ความต้านทาน, รีแอกแตนซ์, ความจุ, ความเหนี่ยวนำ ฯลฯ โดยอัตโนมัติ | |
| ผลการทดสอบที่ถูกต้องตามการแจกแจงพารามิเตอร์บรรทัด | |
พารามิเตอร์ทางเทคนิคแต่ละส่วน
DF7300 แหล่งจ่ายไฟความถี่ตัวแปร
กำลังขับ: 30kW
แหล่งจ่ายไฟเข้า:AC380V/220V±10%,50hz;
โหมดเอาต์พุต: สามเฟสหรือเฟสเดียว；
ความถี่เอาต์พุต: 20 ~ 300Hz ขั้นตอนใน 0.1Hz;
ความเสถียรของความถี่: มากกว่า 0.02Hz；
มีฟังก์ชันป้องกันแรงดันไฟเกิน กระแสไฟเกิน และความร้อนสูงเกินไป
ทำงานได้ตามปกติโดยมีสภาพการรบกวนที่รุนแรง
หน้าจอสัมผัสใช้งานง่าย
ชุดควบคุมระยะไกลด้วยไฟเบอร์ออปติกพร้อมแบตเตอรี่ในตัวช่วยขจัดความเป็นไปได้ของไฟฟ้าแรงสูง
ไฟฟ้าดับเหนี่ยวนำ
DF7005 หม้อแปลงแยก
โหมดเอาต์พุต: สามเฟสสี่สาย
ความถี่เอาต์พุต: 20 ~ 300Hz;
แรงดันขาออกสูงสุด:800V；
Max.outputปัจจุบัน:50A
ด้วยแอมมิเตอร์สามารถอ่านกระแสของแต่ละเฟสได้ทันเวลา
ประสิทธิภาพการป้องกันการรบกวนที่แข็งแกร่ง
DF7000- ตัวทดสอบพารามิเตอร์บรรทัด
เมื่อแอมพลิจูดของการรบกวนและสัญญาณความถี่ต่างกันที่เลือกคือ 1200:1
มันยังสามารถวัดได้อย่างแม่นยำ
ช่วงแรงดันไฟฟ้า: 1~800v, ระบบควบคุมการเปลี่ยนเกียร์อัตโนมัติ
ช่วงปัจจุบัน:0 ～ 50A การควบคุมการเปลี่ยนเกียร์อัตโนมัติ
ช่วงความถี่ในการวัด:40～70Hz สเต็ปอิน:1Hz ；
ช่องการวัด: แรงดัน 3 เฟส, ความละเอียด 3 เฟสปัจจุบัน: 0.01 °；
ความละเอียดของแรงดันไฟฟ้า:ความแม่นยำในการวัดแรงดัน 0.01mV :±(0.5%+0.01v)
ความละเอียดปัจจุบัน: 0.001A ความแม่นยำในการวัดปัจจุบัน:±(0.5%+0.01a)
DF7009 ตัวควบคุมการต่อสายดินระยะไกล
อุปกรณ์ป้องกันสายดินของรีโมทคอนโทรลที่ออกแบบมาเป็นพิเศษ ผ่านรีโมทคอนโทรลขนาดเล็ก one
การต่อสายดินทดสอบสายควบคุมระยะไกลหรือสายดินออกโดยไม่ต้องใช้มีด
และประตูช่วยเพิ่มปัจจัยด้านความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงาน
DF7016 อุปกรณ์ป้องกันสัญญาณรบกวน( ความต้านทานจำกัดกระแส)
ขยายเพื่อทดสอบความต้านทานลูปและลดกระแสรบกวน
DF7008 DC-Resistance Tester สำหรับสายส่ง
ใช้เพื่อทดสอบความต้านทานกระแสตรงในสายส่งสัญญาณรบกวนหนัก แม้จะมีแรงดันและกระแสเหนี่ยวนำสูง
เทคโนโลยีการทดสอบป้องกันการรบกวนในตัวและทดสอบได้อย่างแม่นยำในสภาวะการรบกวนที่รุนแรง
ฟังก์ชั่นการป้องกันที่สมบูรณ์และรับรองความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์
การทดสอบวิธีเทอร์มินัลสี่วิธีเพื่อขจัดผลกระทบจากตะกั่ว
แบตเตอรี่ในตัวสามารถทดสอบได้อย่างต่อเนื่อง 10 ครั้งเมื่อแบตเตอรี่เต็ม
Max.test ปัจจุบัน: 10A
ช่วงทดสอบ:5mΩ ~ 200Ω；
ทดสอบความแม่นยำ:
ที่5mΩ～200mΩ,±1.0% อ่านค่า±0.2mω；
ที่200mω～200Ω,±0.5% อ่านค่า±0.2mω
