อุปกรณ์ทดสอบแรงดันสูง 800V, เครื่องทดสอบกริดกราวด์ 0.01mA1

ระบบทดสอบ Earth & Ground Grid MCDF9000

การทดสอบภาคพื้นดินขนาดใหญ่ EPR/GPR/ระบบทดสอบกราวด์และกริดแบบแยกส่วนปัจจุบัน

คุณสมบัติของระบบ

1) ใช้กันอย่างแพร่หลายเพื่อกำหนดความสมบูรณ์ของกริดดินและการวัดรูปร่างที่อาจเกิดขึ้นในระบบกราวด์ขนาดใหญ่

เช่น สาธารณูปโภคที่สำคัญ สถานีย่อย โรงไฟฟ้า โทรคมนาคมและทรัพย์สินทางอุตสาหกรรม เป็นต้น

2) การใช้เทคโนโลยีการวัดเวกเตอร์แบบแยกกระแสแบบไร้สายทำให้สามารถวัดกระแสแยกได้อย่างแม่นยำ

เวกเตอร์ของหอคอยโครงสร้างแต่ละสายของสายส่งภายใต้การรบกวนที่รุนแรง

3) ด้วยเทคโนโลยีป้องกันการรบกวนที่แข็งแกร่ง ทำงานอย่างถูกต้องที่สัญญาณรบกวนสัญญาณการวัด 10000 ครั้ง

4) การวัดหลักโดยทั่วไปดำเนินการดังนี้:

- EPR / GPR

- ศักยภาพของขั้นตอนและสัมผัส

- การแยกปัจจุบัน / สาขาและเวกเตอร์, ค่าสัมประสิทธิ์การแยกปัจจุบัน

- ความต้านทานและความต้านทาน

- ความต้านทานของดิน

- อิมพีแดนซ์ระบบกราวด์

- ความต้านทานพันธะต่อเนื่อง / ระยะไกล

- การทดสอบอิมพีแดนซ์แรงกระตุ้นฟ้าผ่า

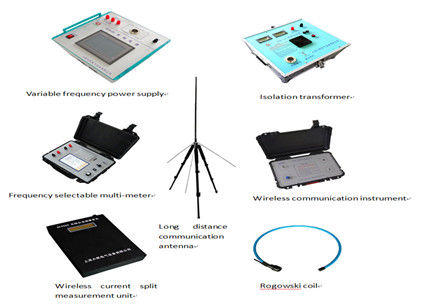

ประกอบด้วยระบบ

1. แหล่งพลังงานความถี่ตัวแปร
2. หม้อแปลงแยก
3. มัลติมิเตอร์แบบเลือกความถี่ได้
4. หน่วยวัดกระแสไร้สายแบบแยกส่วน
5. หน่วยทดสอบแรงกระตุ้นลดน้ำหนัก
6. หน่วยทดสอบความต่อเนื่องของโลกระยะไกล
7. หน่วยทดสอบอิมพีแดนซ์ดินความถี่ตัวแปร
8. Rogowski คอยล์
9. หน่วยสื่อสารที่เลือกความถี่ไร้สายได้
10. อุปกรณ์เสาอากาศ GPS เป็นต้น

พารามิเตอร์ทางเทคนิคทั่วไปของระบบ

แหล่งจ่ายไฟ: การปรับอัตโนมัติ AC 380V / 220 V, 50 Hz / 60 Hz

แรงดันขาออก: 0 ~ 800V หรือกำหนดเอง คลื่นไซน์ ปรับอย่างต่อเนื่อง

กระแสไฟขาออก: 0 ~ 50A สามารถปรับแต่งได้

ช่วงการวัดและความแม่นยำ:

ช่วงการวัดแรงดันไฟฟ้า: 0 ~ 400V;

ความแม่นยำในการวัดแรงดัน: ± (การอ่าน 0.5% + 0.5mV);

ความละเอียดแรงดันไฟฟ้า: 0.01mV;

ช่วงการวัดปัจจุบัน: 0-50A;

ความแม่นยำในการวัดปัจจุบัน: ± (การอ่าน 0.5% + 0.5mA);

ความละเอียดปัจจุบัน: 0.01mA

ช่วงการวัดอิมพีแดนซ์ของกราวด์: 0.001-1000 Ω;

ความแม่นยำในการวัดอิมพีแดนซ์ของกราวด์: ± (การอ่าน 1% + 1m Ω);

ความละเอียดความต้านทานกราวด์: 0.001M Ω;

ช่วงการวัดมุมเฟส (มุมอิมพีแดนซ์): 0 ° ถึง 360 °

มุมเฟส (มุมอิมพีแดนซ์) ความแม่นยำในการวัด: ± 0.2 °;

มุมเฟส (มุมอิมพีแดนซ์) ความละเอียดในการวัด: 0.01 °;

พารามิเตอร์ทางเทคนิคของอุปกรณ์ที่ประกอบด้วย

1. MCDF9100 แหล่งจ่ายไฟความถี่ตัวแปร 1 ชุด

กำลังขับ: 5 ~ 50KW ปรับแต่งได้

แหล่งจ่ายไฟเข้า: AC220 V หรือ 380 V ± 10% ปรับอัตโนมัติเป็น 50 Hz;

โหมดเอาต์พุต: เฟสเดียว

ความถี่เอาต์พุต: 40 ~ 70Hz, ขั้นตอนที่ 1 Hz, การแปลงความถี่โดยพลการ, รวมทั้ง 49, 50, 51 Hz;

ความเสถียรของความถี่: ดีกว่า 0.02Hz;

การทำงานแบบสัมผัสหน้าจอขนาดใหญ่ ง่าย และสะดวก;

ด้วยฟังก์ชั่นการป้องกันแรงดันไฟเกิน กระแสไฟเกิน ความร้อนสูงเกินไป

ด้วยการออกแบบป้องกันการรบกวนพิเศษเพื่อให้แน่ใจว่าการทำงานปกติภายใต้สัญญาณรบกวนที่รุนแรง

รองรับการควบคุมใยแก้วนำแสงระยะไกลเพื่อความปลอดภัยส่วนบุคคล

2. หม้อแปลงแยก MCGCB-10 1-2 ชุด

ความจุเอาต์พุต: จับคู่กับแหล่งจ่ายไฟแปลงความถี่

ความถี่เอาท์พุท: 40 ~ 70Hz;

แรงดันขาออก: เฟสเดียว 0 ~ 400V ~ 800V หรือกำหนดเอง;

ด้วยฟังก์ชั่นป้องกันการรบกวนที่แข็งแกร่งเพื่อให้แน่ใจว่าการทำงานปกติภายใต้สัญญาณรบกวนที่รุนแรง

3. DF9001D มัลติฟังก์ชั่นความถี่เลือกมัลติมิเตอร์

ใช้สำหรับวัดแรงดัน กระแส และความแตกต่างของเฟสภายใต้ความถี่ที่กำหนด ขจัดสัญญาณรบกวน

ของความถี่อื่นๆ และรับผลการวัดที่แม่นยำ

เทคโนโลยีป้องกันการรบกวนแบบเลือกความถี่สูงชั้นนำระดับโลกเมื่อสัญญาณรบกวนอยู่ที่ 1200

มากกว่าสัญญาณความถี่ที่ต่างกันหลายเท่า แต่ก็ยังสามารถวัดได้อย่างแม่นยำ

ช่วงแรงดันไฟฟ้า: 20mV / 200mV / 2V / 20V / 400V, เกียร์อัตโนมัติ 5 เกียร์;

ช่วงปัจจุบัน: 20mA / 200mA / 2A / 20A / 50A, เกียร์อัตโนมัติ 5 เกียร์

ช่วงการเลือกความถี่การวัด: 40 ~ 70Hz, ความถี่ขั้นตอน: 0.1Hz

ช่วงการวัดแรงดันไฟฟ้า: 0 ~ 400V;

ความแม่นยำในการวัดแรงดัน: ± (การอ่าน 0.5% + 0.5mV);

ความละเอียดแรงดันไฟฟ้า: 0.01mV;

ช่วงการวัดปัจจุบัน: 0-50A;

ความแม่นยำในการวัดปัจจุบัน: ± (การอ่าน 0.5% + 0.5mA);

ความละเอียดปัจจุบัน: 0.01mA

ช่วงการวัดอิมพีแดนซ์ของกราวด์: 0.001-1000 Ω;

ความแม่นยำในการวัดอิมพีแดนซ์ของกราวด์: ± (การอ่าน 1% + 1m Ω);

ความละเอียดความต้านทานกราวด์: 0.001M Ω;

ช่วงการวัดมุมเฟส (มุมอิมพีแดนซ์): 0 ° ถึง 360 °

มุมเฟส (มุมอิมพีแดนซ์) ความแม่นยำในการวัด: ± 0.2 °;

มุมเฟส (มุมอิมพีแดนซ์) ความละเอียดในการวัด: 0.01 °;

น้ำหนัก: ประมาณ 5 กก.

4. MCDFWF เครื่องมือสื่อสารแบบเลือกความถี่ไร้สาย

หน้าที่หลักของเครื่องมือสื่อสารการเลือกความถี่ไร้สาย DFWF คือการสื่อสาร

ด้วยหน่วยวัดการแบ่งไร้สายระยะไกล

แหล่งจ่ายไฟ: DC 12V

ด้วยขาตั้งกล้องและเสาอากาศแบบพิเศษ สัญญาณที่เสถียรและระยะการส่งสัญญาณที่ยาวนาน

ระยะการสื่อสารไร้สาย: มากกว่า 2,000 เมตรภายใต้สภาวะที่ปราศจากสิ่งกีดขวาง

5. MCDF9005 หน่วยวัดการแบ่งไร้สาย

หน่วยวัดการแบ่งไร้สาย DF9005 ส่วนใหญ่จะใช้สำหรับการวัดการแบ่งหอ

มีฟังก์ชันที่ทรงพลัง ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และความแม่นยำในการวัดสูงได้โดยตรง

วัดทิศทางและขนาดของ shunt ของแต่ละหอคอย

เทคโนโลยีป้องกันการรบกวนแบบเลือกความถี่สูงประสิทธิภาพการป้องกันการรบกวนดีกว่า 10,000 ครั้ง;

ด้วยขดลวด Rogowski ช่วงการวัดของการแบ่งความถี่ที่แตกต่างกัน: 2mA ~ 20A;

ความแม่นยำในการวัดแบบแบ่งด้วยขดลวด Rogowski: ± (ค่าที่อ่านได้ 2% + 2mA);

6. ขดลวด Rogowski แบบยืดหยุ่น

ขดลวด Rogowski แบบยืดหยุ่นใช้เป็นหลักในการวัดการแบ่งหอซึ่งสามารถห่อได้ง่าย

รอบตัวนำสำหรับการวัด

ความยาวคอยล์: 3M

การตอบสนองความถี่: 10Hz ~ 50KHz

ความเป็นเส้นตรง: 0.2%

การสุ่มตัวอย่างการเปิดแบบยืดหยุ่น สามารถวัดได้รอบๆ ตัวนำทรงกระบอก

แบบพกพา ใช้งานง่าย ไม่มีวัสดุแม่เหล็ก ไม่อิ่มตัว;

มีลักษณะความถี่ที่ดีเยี่ยมและความเร็วในการตอบสนองที่รวดเร็ว

มีการบิดเบือนเล็กน้อยและการสูญเสียการแทรกต่ำ

การเปิดวงจรทุติยภูมิไม่ก่อให้เกิดอันตรายและไม่ทำให้อุปกรณ์อื่นเสียหาย

ในกรณีที่กระแสไฟเกิน

7. MCDFDT-10A เครื่องทดสอบการนำดาวน์ลีดกราวด์ (อุปกรณ์เสริม)

ใช้ได้กับการวัดความต้านทานเปิดระหว่าง

การต่อสายดินของอุปกรณ์ไฟฟ้าและสายดิน

(สำหรับอุปกรณ์ที่อยู่ติดกัน) เช่นเดียวกับการวัดความต้านทานต่ำ

ค่าความต้านทาน

ช่วงการวัด: 1 ～ 1999m Ω

ความละเอียด: 0.1M Ω

กระแสไฟทดสอบ: DC 1A, 2A, 5A และ 10A

ความแม่นยำในการวัด: ± (0.5% + 2d)

รัศมีการวัด: 50m

โหมดการแสดงผล: จอแสดงผลแบ็คไลท์ LCD

โหมดการทำงาน: ต่อเนื่อง

แหล่งจ่ายไฟทำงาน: AC220 V ± 10% 50 Hz หรือแหล่งจ่ายไฟแบตเตอรี่ในตัว

8. เครื่องมือระบุตำแหน่ง GPS พิเศษสำหรับกราวด์ DFGT

เครื่องมือระบุตำแหน่ง GPS พิเศษสำหรับกราวด์ DFGT เครื่องมือแก้ปัญหาเป็นหลัก

ที่อุปกรณ์ GPS ทั่วไปไม่สามารถคำนวณมุมของขั้วแรงดันและขั้วกระแสและระยะเชิงเส้น

หน้าที่หลักและคุณสมบัติ:

เสาแสดงแรงดันไฟฟ้าแบบเรียลไทม์ ระยะทางเชิงเส้นของเสาปัจจุบัน และมุมรวม การวางตำแหน่งง่าย

สร้างขึ้นในสูตรแก้ไขอิมพีแดนซ์

การจัดเก็บข้อมูลตำแหน่งและการคำนวณ ดาวน์โหลด กู้คืน

เสียงถนนแห่งชาติและการนำทางฉากจริง 3 มิติ

การออกแบบหน้าจอสัมผัสขนาดเจ็ดนิ้ว

เล่นเพลงและภาพยนตร์

ท่องอินเทอร์เน็ตความเร็วสูง

แผ่นจดบันทึก เกมยามว่าง และแอปพลิเคชั่นอื่นๆ

ภาพถ่ายทดสอบภาคสนาม
